TA576

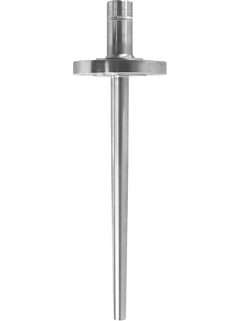

Barstock thermowell

TA576
Barstock thermowell ©Endress+Hauser

Made of drilled barstock material. Mainly used in heavy duty or general purpose applications.

Due to the challenging process conditions by heavy duty applications the load capacity of a thermowell must be calculated exactly. Dye penetration tests, ultrasound test, helium leakage test, pressure endurance test as well as various, non-destructive material tests prove the quality of materials and processing.

  • Produtos simples

  • Fácil de escolher, instalar e operar

Excelência técnica

Simplicidade

  • Produtos padrão

  • Confiável, robusto e baixa manutenção

Excelência técnica

Simplicidade

  • Produtos com tecnologia de ponta

  • Altamente funcional e prático

Excelência técnica

Simplicidade

  • Produtos especializados

  • Desenvolvidos para aplicações exigentes

Excelência técnica

Simplicidade

Variável

Versões FLEX Excelência técnica Simplicidade
  • F
  • L
  • E
  • X

Versão Fundamental

Atende suas necessidades básicas de medição

Excelência técnica
Simplicidade
  • F
  • L
  • E
  • X

Versão Lean

Lida com seus principais processos facilmente

Excelência técnica
Simplicidade
  • F
  • L
  • E
  • X

Seleção Extended

Otimiza seus processos com tecnologias inovadoras

Excelência técnica
Simplicidade
  • F
  • L
  • E
  • X

Versão Xpert

Controla suas aplicações mais difíceis

Excelência técnica
Simplicidade

Variável

  • Especificações resumidas

    • Max. process pressure (static)

      500 bar (7252 psi)

    • Maximum standard immersion length

      1000 mm (39,37")

    • Max. immersion length on request

      5.000 mm (196,85")

Seleção rápida

Escolha uma das opções sugeridas
Preço de venda
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

ou

Configuração individual

Continue sua seleção entre todas as opções possíveis
  • Benefícios

    • The extension, the immersion and the tapering lengths as well as the bar dimensions can be chosen according to process requirements

    • A wide choice of standard materials and flanged connections is available; special versions can be ordered according to...

  • Campo de aplicação

    TA576 is designed for use with resistance and thermocouple thermometers mainly in heavy duty applications.

Características e especificações

Voltar

Details

  • Measuring principle

    Bar stock Thermowell

  • Characteristic / Application

    metric style

    flanged process connections

    round extension

  • Head connection

    internal thread:

    1/2" NPT

    1/2" NPSC

  • Maximum standard immersion length

    1000 mm (39,37")

  • Max. immersion length on request

    5.000 mm (196,85")

  • Process connection

    flange:

    ASME 1" 150 RF (B16.5)

    ASME 1" 300 RF (B16.5)

    ASME 1" 600 RF (B16.5)

    ASME 1 1/2" 150 RF (B16.5)

    ASME 1 1/2" 300 RF (B16.5)

    ASME 1 1/2" 600 RF (B16.5)

    ASME 1 1/2" 1500 RF (B16.5)

    ASME 1 1/2" 600 RTJ (B16.5)

    ASME 2" 300 RF (B16.5)

    ASME 2" 600 RF (B16.5)

    ASME 2" 300 RTJ (B16.5)

    ASME 2" 600 RTJ (B16.5)

    DN25 PN16 B1

    DN25 PN40 B1

    DN40 PN40 B1

    DN50 PN40 B1

  • Thermowell root diameter

    19 mm (3/4")

    22 mm (0,87")

    27 mm (1,06")

  • Medium contact material

    1.4401 (316)

    1.4404 (316L)

    1.4571 (316Ti)

  • Wetted part finishing (Ra)

    < 0.8 μm (31.50 μin)

    < 1.6 μm (63.00 μin)

  • Tip shape

    straight

    conical

    conical tapered

  • Temperature range

    -200...700 °C (-328...1.292 °F)

  • Max. process pressure (static)

    500 bar (7252 psi)

  • Max. process pressure at 400 °C

    depends on process connection
