TH52
US style thermocouple sensor, cable probe

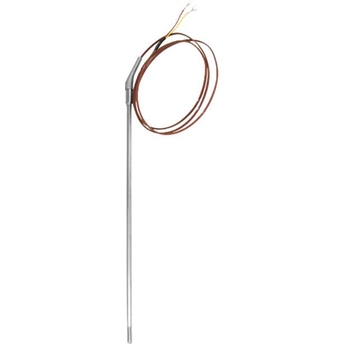

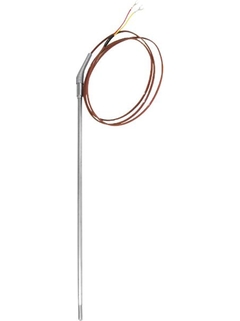

Thermocouple sensor cable probe TH52 ©Endress+Hauser

Cost efficient TC sensor designed for use in many process and laboratory applications

The thermocouple cable probe is easy to install and provide a high operational safety due to reliable and accurate temperature measurement in common processes. The probe is used in many process and laboratory applications such as heat exchangers, furnaces or dryers. Without additional thermowell the probe sheath is directly in contact with the process medium. This enables the cable probe to detect rapid temperature changes fast and accurate.

  • Produtos simples

  • Fácil de escolher, instalar e operar

Excelência técnica

Simplicidade

  • Produtos padrão

  • Confiável, robusto e baixa manutenção

Excelência técnica

Simplicidade

  • Produtos com tecnologia de ponta

  • Altamente funcional e prático

Excelência técnica

Simplicidade

  • Produtos especializados

  • Desenvolvidos para aplicações exigentes

Excelência técnica

Simplicidade

Variável

Versões FLEX Excelência técnica Simplicidade
  • F
  • L
  • E
  • X

Versão Fundamental

Atende suas necessidades básicas de medição

Excelência técnica
Simplicidade
  • F
  • L
  • E
  • X

Versão Lean

Lida com seus principais processos facilmente

Excelência técnica
Simplicidade
  • F
  • L
  • E
  • X

Seleção Extended

Otimiza seus processos com tecnologias inovadoras

Excelência técnica
Simplicidade
  • F
  • L
  • E
  • X

Versão Xpert

Controla suas aplicações mais difíceis

Excelência técnica
Simplicidade

Variável

  • Especificações resumidas

    • Accuracy

      Standard acc. to ASTM E-230
      Special acc. to ASTM E-230

    • Response time

      63% rt = 0.3 s

    • Max. process pressure (static)

      at 20°C: 40 bar (580 psi)'
      depends on configuration

    • Operating temperature range

      Type T:
      -270 °C ... 370 °C
      (-454 °F ...698 °F)
      Type J:
      -210 °C ...720 °C
      (-346 °F ...1.328 °F)
      Type E:
      -270 °C ...820 °C
      (-454 °F ...1.508 °F)
      Type K:
      -270 °C ...1.150 °C
      (-454 °F ...2.102 °F)
      Type N:
      -270 °C ...1.150 °C
      (-454 °F ...2.102 °F)

    • Max. immersion length on request

      up to 96" (2438 mm)
      others on request

Seleção rápida

Escolha uma das opções sugeridas
Preço de venda
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

ou

Configuração individual

Continue sua seleção entre todas as opções possíveis
  • Benefícios

    • Simplified model structure: Competitively priced, offers great value. Easy to order and reorder. A single model number includes sensor and transmitter assembly for a complete point solution.

    • Improved galvanic isolation on most devices (2 kV)

    • One source...

  • Campo de aplicação

    Magnesium oxide insulated thermocouples, commonly referred to as MgO thermocouples, are used in many process and laboratory applications. They have many desirable characteristics making thermocouples a good choice for general and special purpose...

Características e especificações

Voltar

Details

  • Measuring principle

    Thermocouple

  • Characteristic / Application

    US style

    cable probe

    process connection as compression fitting

  • Thermowell / protection tube

    without (not intended to use with thermowell)

  • Insert / probe

    mineral insulated (MI), flexible

  • Outer diameter protection tube / Insert

    1/16'' (1,59 mm)

    1/8'' (3,18 mm)

    3/16'' (4,76 mm)

    1/4'' (6,35 mm)

  • Max. immersion length on request

    up to 96" (2438 mm)

    others on request

  • Material protection tube/ thermowell

    316

    Alloy 600

  • Optional coating

    Not applicable

  • Process connection

    compression fitting:

    NPT1/8"

    NPT1/4"

  • Tip shape

    straight

  • Surface roughness Ra

    nicht definiert

  • Operating temperature range

    Type T:

    -270 °C ... 370 °C

    (-454 °F ...698 °F)

    Type J:

    -210 °C ...720 °C

    (-346 °F ...1.328 °F)

    Type E:

    -270 °C ...820 °C

    (-454 °F ...1.508 °F)

    Type K:

    -270 °C ...1.150 °C

    (-454 °F ...2.102 °F)

    Type N:

    -270 °C ...1.150 °C

    (-454 °F ...2.102 °F)

  • Max. process pressure (static)

    at 20°C: 40 bar (580 psi)'
    depends on configuration

  • Accuracy

    Standard acc. to ASTM E-230

    Special acc. to ASTM E-230

  • Response time

    63% rt = 0.3 s

  • Integration head transmitter

    Not applicable
