Especificações resumidas
-
Accuracy
class A acc. to IEC 60751
class B acc. to IEC 60751 -
Response time
depending on configuration
-
Max. process pressure (static)
at 20 °C: 500 bar (7.252 psi)
-
Operating temperature range
PT 100:
-20 °C ...180 °C
(-4 °F ...356 °F) -
Max. immersion length on request
up to 10.000,00 mm (393,70'')
Campo de aplicação
Simple, fast and retrofit installation directly on the pipe or container wall, independent from the process connection, leads to a wide choice of applications: Verifying other measurement devices or temporary temperature measurement without interrupting the process. It is specially designed for climatization and general application in building automation and heat exchangers.

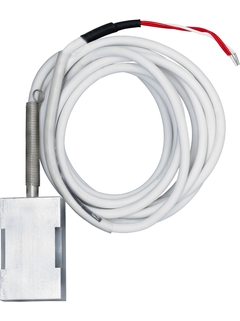

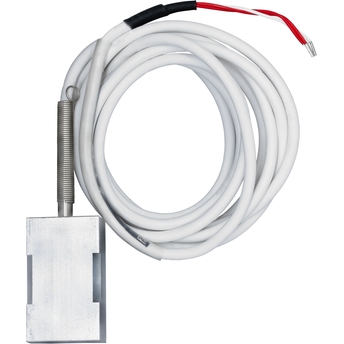

TST602 RTD thermometer is a general purpose thermometer for surface measurements. It is suitable for application on flat surfaces or pipes and is specially designed for climatization and general application in building automation and heat exchangers.
Benefícios
Suitable for high process pressures (no direct contact with the process)
Field of application in heavy duty industrial processes
Histórias de sucesso
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
| Versões FLEX | Excelência técnica | Simplicidade |
|---|---|---|
Versão Fundamental Atende suas necessidades básicas de medição |
Excelência técnica
|
Simplicidade
|
Versão Lean Lida com seus principais processos facilmente |
Excelência técnica
|
Simplicidade
|
Seleção Extended Otimiza seus processos com tecnologias inovadoras |
Excelência técnica
|
Simplicidade
|
Versão Xpert Controla suas aplicações mais difíceis |
Excelência técnica
|
Simplicidade
Variável |
-
-
Informação técnica (TI)
TST602
Conjunto RTD, sensor de superfície com cabo de conexão
EN PT 12/07/2021Idioma:
Português
Versão:
12/07/2021
Tamanho do arquivo:
745.5 KB
Nome do arquivo:
TI00213TPT_1321.pdf
-
-
-
Documentação Especial (SD)
Device viewer
Technical documentation in other languages
Idioma:
Inglês
Versão:
14/07/2021
Tamanho do arquivo:
478.5 KB
Nome do arquivo:
SD02429R09EN_0121.pdf
-
-
-
Estudo de Caso (CS)
Optimierung der Energieeffizienz
Erfassung und Analyse des Heizwärmebedarfs im Schulhaus Ettingen
Idioma:
Alemão
Versão:
24/02/2020
Tamanho do arquivo:
933.1 KB
Nome do arquivo:
CS01629S_20_DE0120_Gemeinde Ettingen.pdf
-
-
-
Estudo de Caso (CS)
Energieeffizienzoptimierung
Erfassung und Analyse des Heiz- wärmebedarfsim Schulhaus Ettingen
Idioma:
Alemão
Versão:
02/08/2021
Tamanho do arquivo:
935.6 KB
Nome do arquivo:
CS01710S_20_DE0120_Gemeinde_Ettingen.pdf
-
-
-
Declaração do Fabricante
Product family: Process RTD general purpose
Product root: TST602- Declaration number: HE_00533_01.17 Manufacturer specification: RoHS
Idioma:
Inglês
Versão:
13/03/2017
Tamanho do arquivo:
164.7 KB
Nome do arquivo:
HE_00533_01.17 China RoHS TST602.pdf
-
-
-
Declaração da UE
Product family: Industrial modular thermometer, LOW COST RTD GENERAL PURPOSE, MAGPHANT, Plugs RTD direct contact, PROCESS RTD DIR ECT CONTACT, PROCESS RTD DIRECT IN CONTACT, Process RTD explosion proof, PROCESS RTD GENERAL PURPOSE, PROCESS RTDHEAVY DUTY, PROCESS RTD HYGIENIC, PROCESS TC DIRECT CONTACT, Process TC direct in contact, PROCESS TC EXPLOSION PROOF, PROCESS TCGENERA L PURPOSE, PROCESS TC HEAVY DUTY, RTD-THERMOMETER
Product root: DTT31-, DTT31L-, DTT35-, DTT35L-, GPTL-, MLTTS00-, MLTTS01-, OTR31-, OTR35-, OTR90-, OTR91-, OTR92-, OTR93-, OTR94-, OTR95-, OTR96-, T13-, T14-, T15-, T53-, T54-, T55-, TAF11-, TAF12D-, TAF12S-, TAF12T-, TAF16-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC420-, TH11-, TH12-, TH13-, TH14-, TH15-, TH17-, TH18-, TH27-, TH51-, TH 52-, TH53-, TH54-, TH55-, TH56-, TM401-, TM411-, TMR31-, TMR31L-, TMR35-, TMR35L-, TMT142C-, TMT142R-, TMT162C-, TMT162R-, T MT470L-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TSC310-, TSM187-, TSM487-,<b r/>TST187-, TST310-, TST40N-, TST410-, TST414-, TST41N-, TST434-, TST487-, TST602-, TST90-, TTR31-, TTR35- {ZMMM_
EN PT 20/12/2021Idioma:
Inglês
Versão:
20/12/2021
Tamanho do arquivo:
156 KB
Nome do arquivo:
EC_00568_02.21.pdf
-
-
-
Conformidade UK Avaliada
Product family: Accessories: RTD insert, Accessories: TC insert, Accessories: Inserts, Process RTD direct contact, Process RTD gener al purpose, Process RTD heavy duty, Process TC direct contact, Process TC direct in contact, Process TC heavy duty
Product root: TC15-, TC66-, TEC420-, TM101-, TM111-, TM121-, TM131-, TPC100-, TPC200-, TPR100-, TR10-, TR15-, TR66-, TS111-, TS211-, TSC310-, TST310-, TST434-, TST602- Declaration number: UK_00473_01.21
Idioma:
Inglês
Versão:
01/12/2021
Tamanho do arquivo:
124.5 KB
Nome do arquivo:
UK_00473_01.21.pdf
-
-
-
Diversos
Product family: Accessories: RTD insert, Accessories: TC insert, ACCESSORIES: T_INSERTS, DIN rail transmitter, Field transmitter, HEAD TRANSMITTERS, PROCESS RTD DIRECT CONTACT, Process RTD general purpose
Product root: TET300-, TMT111-, TMT112-, TMT121-, TMT122-, TMT127-, TMT128-, TMT142-,TMT142B-, TMT162-, TMT180-, TMT181-, TMT182-, TMT187-, TMT188-, TMT71-, TMT72-, TMT80-, TMT82-, TMT84-, TMT85-, TPC100-, TPC300-,TS111-, TS211-, TST310-, TST602- Region: Eurasian Economic Union Approval agency: EAC Approval number: EAEC N RU D-DE.AB53.B.01191/20
Idioma:
Russo
Versão:
26/11/2020
Tamanho do arquivo:
84.3 KB
Nome do arquivo:
EAEC N RU D-DE.AB53.B.01191_20.pdf
-
-
-
Metrologia
Product family: Accessories: RTD insert, Accessories: TC insert, Accessories: Inserts, Low cost RTD general purpose, Process RTD dir ect contact, Process RTD general purpose, Process RTD heavy duty, RTD thermometer
Product root: TPR100-, TPR300-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TS111-, T SM187-, TSM487-, TST187-, TST310-, TST40N-, TST410-, TST414-, TST41N-, TST434-, TST487-, TST602- Region: Russia Approval agency: Rosstandart Approval number: 68002-17 Metrology type: Metrology
Idioma:
Russo
Versão:
25/02/2022
Tamanho do arquivo:
2.1 MB
Nome do arquivo:
68002-17.pdf
-
