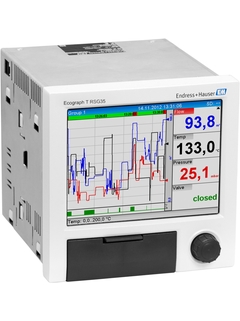

Ecograph T RSG35
Universal Graphic Data Manager

Ecograph T RSG35
Universal Graphic Data Manager ©Endress+Hauser

Paperless recording, visualization and monitoring of the process values at the same time

Safe and complete recording and visualization of all process sequences. Demands on process monitoring and data recording are becoming more and more complex. Because every measurement value counts, the Universal Data Manager Ecograph T RSG35 records, visualizes and monitors all analog or digital input signals. The unit is easy to use and comes with features to save costs and simplify data acquisition. Due to its variety of communication possibilities a simple system integration is possible.

  • Produtos simples

  • Fácil de escolher, instalar e operar

Excelência técnica

Simplicidade

  • Produtos padrão

  • Confiável, robusto e baixa manutenção

Excelência técnica

Simplicidade

  • Produtos com tecnologia de ponta

  • Altamente funcional e prático

Excelência técnica

Simplicidade

  • Produtos especializados

  • Desenvolvidos para aplicações exigentes

Excelência técnica

Simplicidade

Variável

Versões FLEX Excelência técnica Simplicidade
  • F
  • L
  • E
  • X

Versão Fundamental

Atende suas necessidades básicas de medição

Excelência técnica
Simplicidade
  • F
  • L
  • E
  • X

Versão Lean

Lida com seus principais processos facilmente

Excelência técnica
Simplicidade
  • F
  • L
  • E
  • X

Seleção Extended

Otimiza seus processos com tecnologias inovadoras

Excelência técnica
Simplicidade
  • F
  • L
  • E
  • X

Versão Xpert

Controla suas aplicações mais difíceis

Excelência técnica
Simplicidade

Variável

  • Especificações resumidas

    • Input

      12 analog (max) (U, I, TC, RTD, frequency, pulse)
      6 digital (max)

    • Output

      6 relays (max)
      1 transmitter power supply

    • Display

      TFT 5.7" colour graphic display

    • Power supply

      100…230 V AC +/-10%
      24V (-10%, +15%) AC/DC

    • Storage/Recording

      Internal memory
      SD card
      USB flash drive

    • Storage/Recording

      internal memory
      SD card
      USB flash drive

please wait Loading alternative products

Seleção rápida

Escolha uma das opções sugeridas
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

ou

Configuração individual

Continue sua seleção entre todas as opções possíveis
  • Benefícios

    • Versatile: up to 12 universal inputs record a wide range of measuring signals

    • Clear layout: 5.7" TFT screen for displaying measured values in a maximum of four groups, with digital, bar graph and curve display

    • Safe: reliable data archiving with internal...

  • Campo de aplicação

    The Ecograph T is the right solution for a wide range of applications such as:

    • Quality and quantity monitoring in the water and wastewater industry

    • Temperature monitoring in metal working

    • Monitoring of processes in power stations

    • Displaying and...

Características e especificações

Voltar

Details

  • Measuring principle

    Data manager

  • Measuring principle

    Universal Graphic Data Manager

  • Function

    Secure data recording made easy - Monitor, visualize, record and communicate process values - every measurement value counts!

  • Input

    12 analog (max) (U, I, TC, RTD, frequency, pulse)

    6 digital (max)

  • Output

    6 relays (max)

    1 transmitter power supply

  • Interface

    RS232/485 (optional)

    Ethernet

    USB

    Modbus RTU/TCP Slave (optional)

  • Storage/Recording

    internal memory

    SD card

    USB flash drive

  • Display

    TFT 5.7" colour graphic display

  • Housing

    panel mounting

    desktop housing

    field housing

  • Certificates

    UL recognized

    CSA

  • Software package

    mathematics

  • Measuring principle

    Electronic Data Acquisition

  • Functions

    "Secure data recording and signal analysis

    Visualization

    Integrated web server for device set-up

    E-Mail notification

    100 ms scan rate

    Modular design for simple expansion

    Data readout and processing via Field Data Manager Software

    OPC server for indication of instantaneous values (optional)

  • Maximal input

    "12 Analog (U, I, TC, RTD, frequency, pulse)

    6 Digital"

  • Maximal output

    6 Relays

    1 Transmitter power supply´

  • Interface

    RS232/485 (optional)

    Ethernet

    USB

    Modbus RTU Slave (optional)

    Modbus TCP Slave (optional)

  • Storage/Recording

    Internal memory

    SD card

    USB flash drive

  • Display

    TFT 5.7" colour graphic display

  • Housing

    Panel

    desktop housing

    field housing

  • Power supply

    100…230 V AC +/-10%

    24V (-10%, +15%) AC/DC

  • Certification

    UL

    CSA GP

  • Software package

    Mathematics
