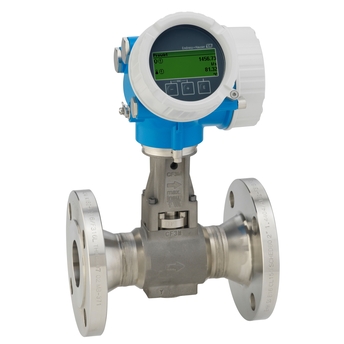

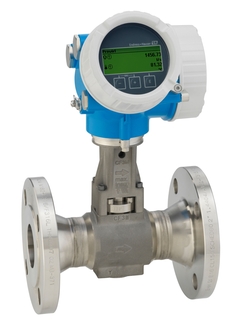

Imagem do medidor de vazão/caudal vortex Proline Prowirl  F 200 / 7F2C para serviços

Proline Prowirl F 200
Medidor de vazão vortex

Medidor de vazão/caudal versátil com detecção em condições de vapor úmido e excelente precisão

7F2C
please wait
Carregando preços
Preço temporariamente indisponíveis
from CHF 803.-

Especificações resumidas

  • Max. measurement error

    Volume flow (liquid): ±0.75 %
    Volume flow (optional): ±0.65 %
    Volume flow (optional): ±0.65 %
    Volume flow (steam, gas): ±1.00 %
    Mass flow (saturated steam): ±1.7% (temperature compensated); ±1.5% (temperature/pressure compensated)
    Mass flow (superheated steam, gas): ±1.5 (temperature/pressure compensated); ±1.7% (temperature compensated + external pressure compensation)
    Mass flow (liquid): ±0.85%

  • Measuring range

    Liquid: 0.076 to 2100 m³/h (0.045 to 1300 ft³/min)
    depending on medium: water with 1 bar a, 20 °C (14.5 psi a, 68° F)
    Steam, gas: 0.39 to 28000 m³/h (0.23 to 17000 ft³/min)
    depending on medium: steam with 180 °C, 10 bar a (356 °F, 145 psi a); air with 25 °C, 4.4 bar a (77 °F, 63.8 psi a)

  • Medium temperature range

    Standard: –40 to +260 °C (–40 to +500 °F)
    High/low temperature (option): –200 to +400 °C (–328 to +752 °F)

  • Max. process pressure

    PN 100, Class 600, 20K

  • Wetted materials

    Measuring tube: 1.4408 (C3FM); CX2MW similar to Alloy C22, 2.4602
    DSC sensor: 1.4404 (316/316L); UNS N06022 similar to Alloy C22, 2.4602
    Process connection: 1.4404/F316/F316L); 2.4602

Campo de aplicação

Prowirl F é um medidor de vazão/caudal multivariável com medição de vapor úmido em linha. Sua opção de calibração PremiumCal garante excelente precisão de medição e alta disponibilidade da fábrica em faixas de baixa vazão/caudal de gás, vapor e líquidos. Com a tecnologia original de alimentação por ciclo, o Prowirl F 200 possibilita economia e uma perfeita integração às estruturas existentes. Ele oferece maior segurança à operação em áreas classificadas. A Heartbeat Technology garante a segurança do processo em todos os momentos.

  • Princípio de medição recomendado para vapor úmido, saturado/superaquecido, gases e líquidos (também criogênicos)

  • Adequada para uma ampla gama de aplicações; otimizada para aplicações de vapor.

Propriedades do equipamento

  • Capacidade de vapor úmido para DN 25 a 300 (1 a 12")

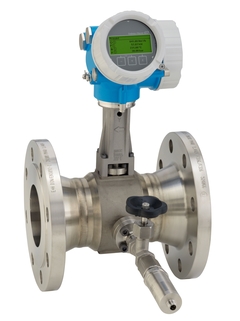

  • Posicionamento flexível da célula de pressão

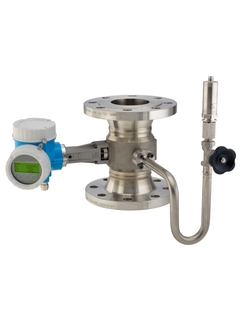

  • Design industrial do sifão para medição de pressão

  • Módulo de display com função de transferência de dados

  • Invólucro robusto com compartimento duplo

  • Segurança da fábrica: aprovações internacionais (SIL, área classificada)

Benefícios

  • Fácil gerenciamento de energia – temperatura integrada e medição de pressão para vapor e gases

  • Engenharia compacta – compensação do escoamento de entrada

  • Mesma precisão até Re 10 000 – corpo do medidor Vortex mais linear

  • Estabilidade a longo prazo – sensor capacitivo robusto sem desvio

  • Fiação de equipamento prática – compartimento de conexão separado

  • Operação segura – não é necessário abrir o equipamento, pois ele possui um display com controle por toque e iluminação traseira

  • Verificação integrada – Heartbeat Technology
