Concentration According to concentration app data sheet, maximum 0 to 100 % Sound velocity 600 to 2000 m/s Temperature maximum 0 to +100 °C (32 to +212 °F) Acoustic Density 0.7 to 1.5 g/cm³
Medium temperature range
0 to 100 °C (32 to 212 °F)
Process temperature
0 to 100 °C (32 to 212 °F)
Max. process pressure
max. 16 bar at 20 °C (232 psi at 68 °F)
Process pressure
max. 16 bar at 20 °C (232 psi at 68 °F)
Wetted materials
Stainless steel 1.4571 (316 Ti), others on request

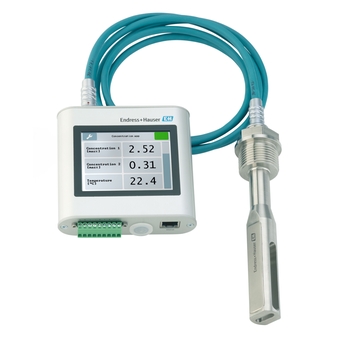

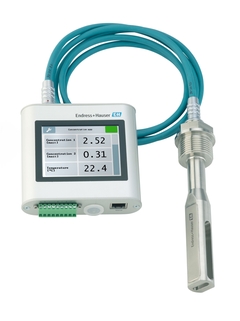

O medidor de inserção Teqwave I foi desenvolvido para análise de líquidos precisa e em tempo real em recipientes e grandes tubos. Dedicado à medição de concentração in situ, o Teqwave monitora diversos parâmetros de medição ao mesmo tempo, reduzindo assim as despesas operacionais. Tenha total compatibilidade entre o transmissor Teqwave e suas necessidades de produção: você pode definir e ampliar sua faixa de aplicação com flexibilidade.
O guia de onda acústico mede com precisão e confiança, mesmo as menores mudanças são detectadas
Medição de concentração contínua de líquidos em recipientes ou grandes tubos.
Propriedades do equipamento
Comprimento de inclusão: 180 mm (7 pol.) ou 500 mm (20 pol.)
Preciso e independente do perfil de vazão
Em conformidade com a indústria, fácil instalação por trilho DIN
Tela TFT touchscreen colorida de 3,5" ou indicação por LED
4-20 mA, Modbus TCP
Benefícios
Fácil e eficiente – análise de líquidos in situ em tempo real
Total transparência – monitoramento constante da qualidade do produto sem amostragem
A mais alta segurança do processo – medição confiável devido ao sensor robusto livre de manutenção
Redução de custos– menos pontos de medição devido à medição multivariável
Uso customizado – conceito de aplicação inovador, dispensável para tarefas de medição variáveis
Controle de processo simplificado – operação intuitiva e visualização clara de status
Backup de dados local – armazenamento de dados integrado para valores medidos até 7,5 anos
Waldbrand Destillerie usa o Teqwave para medir continuamente a concentração de álcool. O equipamento pode compensar influências cruzadas e pode ser adaptado para as propriedades específicas da bebida
A limpeza eficiente de componentes é uma parte importante da produção de componentes fabricados industrialmente. A Borer Chemie AG, portanto, conta com a medição de concentração com o Teqwave F, I e T.
Leia como a Hölscher Wasserbau extrai, trata e reintroduz águas subterrâneas de forma sustentável durante a construção da linha de alimentação CC de alta tensão A-Nord, cumprindo as regulamentações ambientais.
From time consuming sample analysis to real-time monitoring of critical parameters in fermentation processes thanks to complete solutions from hardware to development and analytical services.
Smart, flexible insertion measuring device – individually for your process. Easy and efficient – real-time in situ liquid analysis. Continuous concentration measurement of liquids in vessels or large pipes.
Sensor features
Full transparency – constant monitoring of product quality without sampling. Highest process safety – reliable metering due to robust, maintenance-free sensor. Cost-saving – fewer measuring points due to multivariable measurement. Insertion length: 180 mm (7 in) or 500 mm (20 in). Accurate and independent of flow profile.
Transmitter features
Customized usage – innovative application concept, expendable for changing measuring tasks. Simplified process control – user-friendly operation and clear status visualization. Local data backup – integrated data storage for measured values up to 7,5 years. Industry-compliant, easy installation via DIN rail. 3.5" TFT color touch screen or LED indication. 4-20 mA, Modbus TCP.
Modbus TCP, Relay (AC 50V, DC30V 1A), 4-20mA/0 to 10V Analog output
Power supply
DC 24V +-20%
Product safety
CE, UKCA, RCM
Measuring principle
Ultrasonic concentration
Product headline
Smart, flexible insertion measuring device – individually for your process. Easy and efficient – real-time in situ liquid analysis. Continuous concentration measurement of liquids in vessels or large pipes.
Sensor features
Full transparency – constant monitoring of product quality without sampling. Highest process safety – reliable metering due to robust, maintenance-free sensor. Cost-saving – fewer measuring points due to multivariable measurement. Insertion length: 180 mm (7 in) or 500 mm (20 in). Accurate and independent of flow profile.
Transmitter features
Customized usage – innovative application concept, expendable for changing measuring tasks. Simplified process control – user-friendly operation and clear status visualization. Local data backup – integrated data storage for measured values up to 7,5 years. Industry-compliant, easy installation via DIN rail. 3.5" TFT color touch screen or LED indication. 4-20 mA, Modbus TCP.
Nominal diameter range
Insertion length: 180 mm (7") or 500 mm (20")
Wetted materials
Stainless steel 1.4571 (316 Ti), others on request
Concentration According to concentration app data sheet, maximum 0 to 100 % Sound velocity 600 to 2000 m/s Temperature maximum 0 to +100 °C (32 to +212 °F) Acoustic Density 0.7 to 1.5 g/cm³
4 dm³/min to 9600 m³/h (1 gal/min to 44 000 gal/min)
Medium temperature range
Liner material PFA: –20 to +150 °C (–4 to +302 °F) Liner material PFA high-temperature: –20 to +180 °C (–4 to +356 °F) Liner material PTFE: –40 to +130 °C (–40 to +266 °F)
4 dm³/min to 9600 m³/h (1 gal/min to 44 000 gal/min)
Medium temperature range
Liner material PFA: –20 to +150 °C (–4 to +302 °F) Liner material PFA high-temperature: –20 to +180 °C (–4 to +356 °F) Liner material PTFE: –40 to +130 °C (–40 to +266 °F)
