Especificações resumidas
-
Accuracy
class 2 acc. to IEC 60584
ASTM E230 and ANSI MC 96.1
IEC/Class A
IEC/Class AA -
Response time
depending on configuration:
TC:
t50 = 2 s
t90 = 5 s
RTD:
t50 = 0,8s
t90 = 2s -
Max. process pressure (static)
at 20 °C: 200 bar (2900 psi)
-
Operating temperature range
Type K:
max. 1.150 °C
(max. 2.102 °F)
Type J:
max. 720 °C
(max. 1.328 °F)
Type N:
max. 1.100 °C
(max. 2.012 °F)
Pt100 WW; 3mm; 316L; -200...600oC
Pt100 WW; 6mm; 316L; -200...600oC
Pt100 TF; 3mm; 316L; -50…400oC
Pt100 TF; 6mm; 316L; -50…400oC
Pt100 StrongSens; 6mm; 316L; -50…500oC -
Max. immersion length on request
up to 30.000,00 mm (1181'')
Campo de aplicação

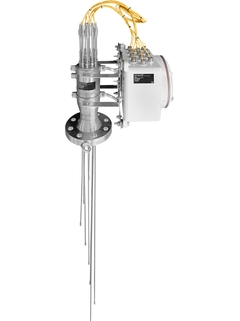

The iTHERM TMS02 MultiSens Flex can be customized for various applications: Bendable into a 3D layout, it provides a complete temperature profile using only a single process connection. The device is configurable with or without thermowells for optimal response times, mechanical strength or sensors replaceability. It is available with either TC/RTD technology or with our iTHERM StrongSens and features an advanced diagnostics chamber for additional safety.
Petrochemical industry
Heavy Chemical processes
Benefícios
-
Infinite layouts of 3D sensors distribution for any desired process monitoring configuration
-
High degree of customization thanks to a modular product design for easy installation, process integration and maintenance
-
High degree of insert process compatibility as per standard IEC 60584, ASTM E230 and IEC 60751
-
On-board electronic heat protection for highest product durability
-
Compliance to different types of protection for use in hazardous locations for easy process integration
-
Diagnostic chamber as secondary process barrier for additional safety, capable of pressure monitoring for predictive maintenance through advanced diagnostics
Vídeos
Versão Xpert
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
Versões FLEX | Excelência técnica | Simplicidade |
---|---|---|
Versão Fundamental Atende suas necessidades básicas de medição |
Excelência técnica
|
Simplicidade
|
Versão Lean Lida com seus principais processos facilmente |
Excelência técnica
|
Simplicidade
|
Seleção Extended Otimiza seus processos com tecnologias inovadoras |
Excelência técnica
|
Simplicidade
|
Versão Xpert Controla suas aplicações mais difíceis |
Excelência técnica
|
Simplicidade
Variável |
-
-
Informações Técnicas (TI)
TI iTHERM ProfileSens TS901
Versão em português - 09/2023
Sonda de cabo multiponto de temperatura patenteada para aplicações em óleo e gás e petroquímica. Para ser usado como unidade eletrôn ica em sensores de temperatura multiponto, como o MultiSens Flex TMS0x.
EN PT 29/09/202303/05/2019Idioma:
Português
Versão:
29/09/2023
Tamanho do arquivo:
9.8 MB
Nome do arquivo:
TI01346TPT_0223-00.pdf
-
-
-
Informações Técnicas (TI)
TI iTHERM MultiSens Flex TMS02
Sensor de temperatura multiponto modular de contato direto TC e RTD para
contato direto com o meio ou com um poço para termoelemento
compartilhado ou individualEN PT 29/09/202324/12/201813/11/2017Idioma:
Português
Versão:
29/09/2023
Tamanho do arquivo:
6.2 MB
Nome do arquivo:
TI01361TPT_0323-00.pdf
-
-
-
Informações Técnicas (TI)
TI iTHERM ProfileSens TS901
Sonda de cabo multiponto de temperatura patenteada para aplicações em
óleo e gás e petroquímica. Para ser usado como unidade eletrôn
ica em sensores de temperatura multiponto, como o MultiSens Flex TMS0x.EN PT 29/09/202303/05/2019Idioma:
Português
Versão:
29/09/2023
Tamanho do arquivo:
9.8 MB
Nome do arquivo:
TI01346TPT_0223-00.pdf
-
-
-
Instruções de Operação (BA)
BA iTHERM MultiSens Flex TMS02
Sensor de temperatura multiponto modular de contato direto TC e RTD para
contato direto com o meio ou com um poço para termoelemento
compartilhado ou individualEN PT 29/09/202324/12/201813/11/2017Idioma:
Português
Versão:
29/09/2023
Tamanho do arquivo:
4.6 MB
Nome do arquivo:
BA01598TPT_0323-00.pdf
-
-
-
Instruções de Segurança Ex (XA)
iTHERM MultiSens Flex TMS02
Ex ia IIC T1...T6 Ga
EN PT 27/06/2022Idioma:
Inglês
Versão:
27/06/2022
Tamanho do arquivo:
519.5 KB
Nome do arquivo:
XA02891TEN_0122-00.pdf
-
-
-
Documentação especial (SD)
Device viewer
Technical documentation in other languages
Idioma:
Inglês
Versão:
14/07/2021
Tamanho do arquivo:
478.5 KB
Nome do arquivo:
SD02429R09EN_0121.pdf
-
-
-
PU (publicação)
iTHERM MultiSens Flex TMS01, TMS02
Multipoint-Thermometerfamilie
Idioma:
Alemão
Versão:
17/09/2018
Tamanho do arquivo:
2.9 MB
Nome do arquivo:
PU01236T09DE_0322_TMS0x.pdf
-
-
-
Folheto de Competência (CP)
Kompetenzbroschüre Erstellung von Temperaturprofilen Vorgefertigte Lösungen für die Öl- und Gasindustrie und die petroch emische Industrie
Kompetenzbroschüre
Erstellung von Temperaturprofilen
Vorgefertigte Lösungen für die Öl- und Gasindustrie und die
petroch
emische IndustrieIdioma:
Alemão
Versão:
06/07/2023
Tamanho do arquivo:
38.5 MB
Nome do arquivo:
CP00003TDE_0523.pdf
-
-
-
Folheto de Competência (CP)
Competence brochure Temperature Profiling Pre-engineered solutions for the oil & gas, petrochemical industries
Competence brochure
Temperature profiling
Pre-engineered solutions for the oil & gas,
petrochemical and chemical industr
iesIdioma:
Inglês
Versão:
06/07/2023
Tamanho do arquivo:
39 MB
Nome do arquivo:
CP00003TEN_0523.pdf
-
-
-
Estudo de Caso (CS)
Eine erfolgreiche Reaktorumgestaltung mit Temperature Engineered Solutions
Effizientere Prozesslenkung bei Preem
Idioma:
Alemão
Versão:
05/05/2020
Tamanho do arquivo:
2.9 MB
Nome do arquivo:
CS01482TDE_0220.pdf
-
-
-
Estudo de Caso (CS)
Iplom refinery enhances catalyst life, process safety and efficiency through accurate temperature profile monitoring of the catalyst bed.
Iplom refinery enhances catalyst life, process safety and efficiency
through accurate temperature profile monitoring of the catalyst
bed using Endress+Hauser iTHERM MultiSens Flex TMS02
multipoint temperature assembly.Idioma:
Inglês
Versão:
06/08/2018
Tamanho do arquivo:
1.5 MB
Nome do arquivo:
EH_Iplom_TES_Multipoint_Case_Study_CS01574T_EN.pdf
-
