Especificações resumidas
-
Input
0/4…20 mA / HART
feeding/not feeding -
Output
0/4…20 mA / HART
active/passive -
Power Supply
24 V DC
Campo de aplicação

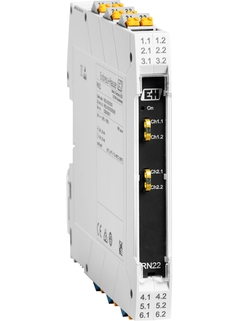

The 1- or 2-channel RN22 active barrier powers analog instrument loops and safety instrumented systems up to SIL 2 (SC 3). The intrinsically safe, HART® transparent interface establishes a reliable link between field devices and process control. It interfaces with 2-/4-wire devices in hazardous areas and provides a second galvanically isolated signal output acc. to NAMUR NE 175. This opens a second channel for the process optimization domain without affecting the traditional automation system.
Single- or two-channel active barrier, power supply or signal doubler
0/4 to 20 mA analog signal transmission (NAMUR NE 43) and galvanic isolation
Intrinsic safety for operation in hazardous areas (Zone 2)
Bidirectional HART® communication (transparent)
2- and 4-wire capability for instruments in hazardous areas (Zones 0/20)
Ambient temperature range: -40 … 60 °C (-40 … 140 °F)
Benefícios
-
Intrinsically safe interface device suited for use in safety instrumented systems up to SIL 2 (SC 3) in accordance with IEC 61508
-
Quick and easy wiring with screw or push-in terminals or power supply via power rail T-connector
-
Easy access to frontside HART® connection taps
-
Compact housing: up to two channels on 12.5 mm (0.49 in) for efficient use of space in control cabinets
Vídeos
Versão Fundamental
-
Produtos simples
- Fácil de escolher, instalar e operar
Excelência técnica
Simplicidade
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
| Versões FLEX | Excelência técnica | Simplicidade |
|---|---|---|
Versão Fundamental Atende suas necessidades básicas de medição |
Excelência técnica
|
Simplicidade
|
Versão Lean Lida com seus principais processos facilmente |
Excelência técnica
|
Simplicidade
|
Seleção Extended Otimiza seus processos com tecnologias inovadoras |
Excelência técnica
|
Simplicidade
|
Versão Xpert Controla suas aplicações mais difíceis |
Excelência técnica
|
Simplicidade
Variável |
Loading alternative products
Predecessor
Histórias de sucesso
Mais baixados
-
-
Informações Técnicas (TI)
RN22
Versão em português - 11/2020
Barreira ativa ou duplicador de sinal, transparente a HART
EN PT 01/11/2020Idioma:
Português
Versão:
01/11/2020
Tamanho do arquivo:
881.1 KB
Nome do arquivo:
TI01515KPT_0120.pdf
-
-
-
Instruções de Operação (BA)
RN22
Versão em português - 12/2020
Barreira ativa de 1 ou 2 canais para separação segura de circuitos de sinal padrões de 4 a 20 mA, disponível opcionalmente como um d uplicador de sinal. HART transparente
EN PT 14/12/2020Idioma:
Português
Versão:
14/12/2020
Tamanho do arquivo:
1.9 MB
Nome do arquivo:
BA02004KPT_0120.pdf
-
46 documentos
-
-
Informações Técnicas (TI)
RN22
Barreira ativa ou duplicador de sinal, transparente a HART
EN PT 01/11/2020Idioma:
Português
Versão:
01/11/2020
Tamanho do arquivo:
881.1 KB
Nome do arquivo:
TI01515KPT_0120.pdf
-
-
-
Instruções de Operação (BA)
RN22
Barreira ativa de 1 ou 2 canais para separação segura de circuitos de
sinal padrões de 4 a 20 mA, disponível opcionalmente como um d
uplicador de sinal. HART transparenteEN PT 14/12/2020Idioma:
Português
Versão:
14/12/2020
Tamanho do arquivo:
1.9 MB
Nome do arquivo:
BA02004KPT_0120.pdf
-
-
-
Instruções curtas (KA)
KA RN22
Barreira ativa de 1 ou 2 canais 24 V<sub>CC</sub> para
separação segura de circuitos de sinal padrões de 0/4 a 20 mA, di
sponível opc
ionalmente como um duplicador de sinal, transparente para HARTEN PT 01/12/202220/12/202101/02/2020Idioma:
Português
Versão:
01/12/2022
Tamanho do arquivo:
550.5 KB
Nome do arquivo:
KA01449KPT_0322-00.pdf
-
-
-
Instruções de Segurança Ex (XA)
XA RN22, RN42
Ex tc IIIC Dc
EN PT 31/01/2023Idioma:
Português
Versão:
31/01/2023
Tamanho do arquivo:
359.9 KB
Nome do arquivo:
XA03109KPT_0123-00.pdf
-
-
-
Instruções de Segurança Ex (XA)
RN22, RN42
[Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex ec IIC GcEN PT 26/09/2022Idioma:
Inglês
Versão:
26/09/2022
Tamanho do arquivo:
366.1 KB
Nome do arquivo:
XA03020KEN_0122-00.pdf
-
-
-
Instruções de Segurança Ex (XA)
XA RN22, RN42
ATEX, IECEx:
II(1)G [Ex ia Ga] IIC
II(1)D [Ex ia Da] IIIC
II3G Ex ec IIC GcEN PT 15/05/202321/03/202219/07/202130/04/2021Idioma:
Português
Versão:
15/05/2023
Tamanho do arquivo:
370.5 KB
Nome do arquivo:
XA02086KPT_0423-00.pdf
-
-
-
Instruções de Segurança Ex (XA)
XA RN22, RN42
[Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex ec IIC GcEN PT 24/05/2023Idioma:
Inglês
Versão:
24/05/2023
Tamanho do arquivo:
363.8 KB
Nome do arquivo:
XA03134KEN_0123-00.pdf
-
-
-
Instruções de Segurança Ex (XA)
XA RN22, RN42
[Ex ia Ga] IIC
[Ex ia Da] IIIC
Ex ec IIC GcEN PT 17/10/2023Idioma:
Inglês
Versão:
17/10/2023
Tamanho do arquivo:
367.9 KB
Nome do arquivo:
XA03199KEN_0123-00.pdf
-
-
-
Documentação especial (SD)
Device viewer
Technical documentation in other languages
Idioma:
Inglês
Versão:
14/07/2021
Tamanho do arquivo:
478.5 KB
Nome do arquivo:
SD02429R09EN_0121.pdf
-
-
-
Segurança Funcional (FY)
RN22, RN42
Active barrier for isolating 4 to 20 mA standard signal circuits,
HART-transparentEN PT 29/10/202115/01/2021Idioma:
Inglês
Versão:
29/10/2021
Tamanho do arquivo:
2.3 MB
Nome do arquivo:
FY01034KEN_0221-00.pdf
-
Buscar peças de reposição pelo número no desenho
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Terminal set 2pol. DIN-rail screw
-
further parts
Código de pedido71505292 -
-
Terminal set 2pol. DIN-rail push-in
-
further parts
Código de pedido71505320 -
-
Flap 12.5 W25 DIN-rail housing
-
further parts
Código de pedido71505347 -
-
Power rail connector DIN-rail 12.5mm
Código de pedido71505349
Geralmente são fornecidos juntos
Acessórios
- Power rail connector DIN-rail 12.5mm
