Especificações resumidas
-
Max. measurement error
Volume flow:
±3% o.r. for DN15
±2% o.r. for DN25 to 200
±2% o.r. above DN200 -
Measuring range
0 to 15 m/s (0 to 50 ft/s)
-
Medium temperature range
–40 to +130 °C (–40 to +266 °F)
-
Max. process pressure
N/A
Campo de aplicação
O Prosonic Flow W 400 é a escolha de medidor para a medição segura, econômica e de baixa manutenção de líquidos condutores e não condutores. O sistema de instalação com braçadeira e servidor web integrado permitem a fácil instalação e operação. Graças à opção FlowDC, a precisão especificada pode ser mantida mesmo em perfis de vazão conturbados. A Heartbeat Technology oferece transparência contínua em seu processo com suas funções de diagnóstico, verificação e monitoramento.
O princípio de medição não é invasivo e independe de pressão, densidade e condutividade

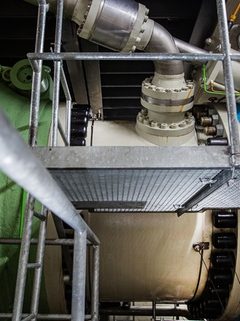

Medição bidirecional de vazão para água, efluentes, água de processo e usinas hidrelétricas
Propriedades do equipamento:
Instalação sem interrupção do processo
Ampla faixa de diâmetro nominal: DN 15 a 4000 (½ a 160")
Temperatura do meio de até +130 °C (+266 °F)
Invólucro do transmissor feito de policarbonato durável ou alumínio
Versão remota para montagem em parede
Registro de dados integrado: monitoramento dos valores medidos
Benefícios
Curto trecho reto a montante graças ao FlowDC
Baixo investimento de capital – a eficiência em relação ao custo aumenta com o diâmetro do tubo (até DN 4000/160")

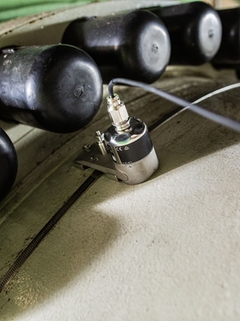

Sinal estável a longo prazo – instalação permanente livre de manutenção pelo lado externo com placas de acoplamento
Medição confiável em diversos materiais de tubo – sensor para tubos de GRP e de plástico disponíveis
Operação segura – não é necessário abrir o equipamento, pois ele possui um display com controle por toque e iluminação traseira
Acesso remoto total – servidor web
Diagnósticos, monitoramento e verificação integrados – Heartbeat Technology
Vídeos
-
Animação sobre a função FlowDC
-
O princípio de medição de vazão/caudal ultrassônica
Seleção Extended
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade

-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
Versões FLEX | Excelência técnica | Simplicidade |
---|---|---|
Versão Fundamental Atende suas necessidades básicas de medição |
Excelência técnica
|
Simplicidade
|
Versão Lean Lida com seus principais processos facilmente |
Excelência técnica
|
Simplicidade
|
Seleção Extended Otimiza seus processos com tecnologias inovadoras |
Excelência técnica
|
Simplicidade
|
Versão Xpert Controla suas aplicações mais difíceis |
Excelência técnica
|
Simplicidade
Variável |
-
Measuring principle
Ultrasonic flow
-
Product headline

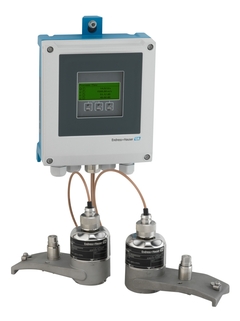

Clamp-on meter with Heartbeat Technology and web server for the water and wastewater industry.
Short inlet run thanks to FlowDC.
Bidirectional measurement for water and wastewater as well as process water and hydropower plants. -
Sensor features
Low capital investment – cost-effectiveness increases with pipe diameter (up to DN 4000/156"). Long-term stable signal – maintenance-free permanent mounting from outside with coupling pads. Reliable measurement on various pipe materials – sensor for GRP and plastic pipes available.
Mounting without process interruption. Wide nominal diameter range: DN 15 to 4000 (½ to 160"). Medium temperature up to +130 °C (+266 °F). -
Transmitter features
Safe operation – no need to open the device due to display with touch control, background lighting. Full remote access – web server. Integrated diagnostics, verification and monitoring – Heartbeat Technology.
Transmitter housing made of durable polycarbonate or aluminium. Remote version for wall mounting. Integrated data logger: measured values monitoring. -
Nominal diameter range
DN15 to 4000 (1/2 to 160")
-
Sensor materials
Clamp on system:
Sensor holder 1.4301 (304), 1.4404 (316L)
Sensor housing 1.4301 (304), 1.4404 (316L)
Strapping bands 1.4301 (304), 1.4404 (316L) -
Measured variables
Volume flow, Flow velocity, Sound velocity
-
Max. measurement error
Volume flow:
±3% o.r. for DN15
±2% o.r. for DN25 to 200
±2% o.r. above DN200 -
Measuring range
0 to 15 m/s (0 to 50 ft/s)
-
Max. process pressure
N/A
-
Medium temperature range
–40 to +130 °C (–40 to +266 °F)
-
Ambient temperature range
Sensor DN 15 to 65: -40 to 130°C
Sensor DN 50 to 4000: -40 to 130°C -
Sensor housing material
N/A
-
Transmitter housing material
Wall-mounted housing
Polycarbonat; AlSi10Mg, coated -
Degree of protection
Transmitter: IP66/67, Type 4X enclosure
Sensor: IP66/67, Type 4X enclosure, IP68, Type 6P enclosure (optional) -
Display/Operation
4‐line backlit display with touch control (operation from outside)
Configuration via local display, web browser and operating tools possible -
Outputs
3 ouputs:
4‐20 mA/4‐20 mA HART (active)
Pulse/frequency/switch output (passive)
Pulse/frequency/switch output (passive) -
Inputs
Status input
-
Digital communication
HART
-
Power supply
AC 100 to 240 V / AC/DC 24 V
-
Approvals
cCSAus, EAC
-
Other approvals and certificates
Other approvals and certificates
-
Product safety
Product safety
-
Metrological approvals and certificates
Heartbeat Technology complies with the requirements for measurement traceability according to ISO 9001:2015 – Section 7.1.5.2 a (TÜV SÜD attestation)
-
Marine approvals and certificates
Marine approvals and certificates
