Medição de temperatura média

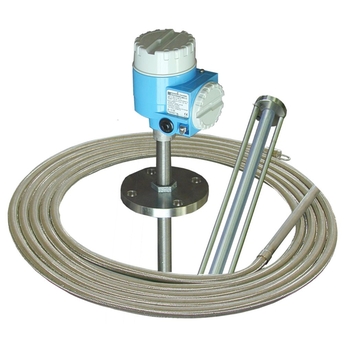

Prothermo NMT539

Prothermo NMT539 ©Endress+Hauser
Prothermo NMT539 ©Endress+Hauser

Medição da temperatura média de alta precisão

Prothermo NMT539 é um conversor de sinal HART inteligente, com um sensor de temperatura média combinado e sonda de interface de água rasa. Para a medição de temperatura média, consiste em elementos Pt100 multipontos de precisão. O NMT539 é uma solução altamente competente para dados constantes de temperatura média e dados de interface da água através de comunicação HART. É o mais adequado para transferência de custódia e medição precisa de estoque, recomenda-se conectá-lo ao Proservo NMS5 ou monitor lateral do tanque NRF590 com Micropilot.

  • Produtos simples

  • Fácil de escolher, instalar e operar

Excelência técnica

Simplicidade

  • Produtos padrão

  • Confiável, robusto e baixa manutenção

Excelência técnica

Simplicidade

  • Produtos com tecnologia de ponta

  • Altamente funcional e prático

Excelência técnica

Simplicidade

  • Produtos especializados

  • Desenvolvidos para aplicações exigentes

Excelência técnica

Simplicidade

Variável

Versões FLEX Excelência técnica Simplicidade
  • F
  • L
  • E
  • X

Versão Fundamental

Atende suas necessidades básicas de medição

Excelência técnica
Simplicidade
  • F
  • L
  • E
  • X

Versão Lean

Lida com seus principais processos facilmente

Excelência técnica
Simplicidade
  • F
  • L
  • E
  • X

Seleção Extended

Otimiza seus processos com tecnologias inovadoras

Excelência técnica
Simplicidade
  • F
  • L
  • E
  • X

Versão Xpert

Controla suas aplicações mais difíceis

Excelência técnica
Simplicidade

Variável

  • Especificações resumidas

    • Accuracy

      +/- 0.1 °C

    • Max. process pressure (static)

      0 bar...0.5 bar
      (0 psi...7.25 psi)

    • Operating temperature range

      Standard:
      -40 °C...100 °C
      Optional:
      -55 °C...235 °C
      Water Bottom spec.:
      -40 °C...100 °C
      Cyrogenic:
      -170 °C...60 °C

    • Max. immersion length on request

      40 m (131.2 ft)

please wait Loading alternative products

Seleção rápida

Escolha uma das opções sugeridas
Preço de venda
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

ou

Configuração individual

Continue sua seleção entre todas as opções possíveis
  • Benefícios

    • Equipamento intrinsecamente seguro que permite a configuração elétrica mais segura possível

    • Disponível em quatro versões diferentes, baseadas nas especificações dos clientes:
      Apenas conversor
      Conversor e sonda de temperatura
      Conversor e sonda de água...

  • Campo de aplicação

    Para temperatura média de precisão e medição de água rasa.

    • Conexão de processo: flanges

    • Temperatura: -40 a +100 °C (-40 a +212 °F)

    • Distância de medição: 40m (131,2 pés)

    • Precisão: ± 0,1° C

    • Certificados internacionais de proteção contra explosão

Características e especificações

Voltar

Details

  • Measuring principle

    Resistance Temperature Detector

  • Characteristic / Application

    High precision average temperature measurement, with optional capacitance water bottom sensor

  • Max. immersion length on request

    40 m (131.2 ft)

  • Process connection

    JIS10K 50A RF

    ASME 2" 150 lb RF

    DN50 PN10 RF

    JPI 2" 150 lb RF

  • Operating temperature range

    Standard:

    -40 °C...100 °C

    Optional:

    -55 °C...235 °C

    Water Bottom spec.:

    -40 °C...100 °C

    Cyrogenic:

    -170 °C...60 °C

  • Max. process pressure (static)

    0 bar...0.5 bar

    (0 psi...7.25 psi)

  • Accuracy

    +/- 0.1 °C

  • Ex - approvals

    ATEX, FM, CSA, IEC Ex, TIIS, NEPSI

Documentos / Manuais / Software

Acessórios / peças sobressalentes

Nr
Order code
Specification
  • 11
    • Nr 11 Order code 52017174

      O-ring, terminal box, small, CR

      Size: D100mm, d3mm. Material: CR (Chloroprene Rubber). Usage: NMT539 Converter.

    • Nr 11 Order code 017803-0043

      O-ring, electric cover, NBR

      Size: D88mm, d3mm. Material: NBR. Part: electric box, NMT. Usage: NMT532/NMT535/NMT536/NMT538/NMT539.

    • Nr 11 Order code 017803-0044

      O-ring, terminal housing, NBR

      Size: D73mm, d3mm. Material: NBR. Part: terminal box, NMT. Usage: NMT532/NMT535/NMT536/NMT538/NMT539.

    • Order code 017880-5026

      O-ring, terminal box, small, CR

      Size: D100mm, d3mm. Material: CR (Chloroprene Rubber). Part: terminal box, small. Usage: AT1/AT500, DRM9700, DU, NRR261/NRR263, NMT539 Converter, TGM5.

  • 21
    • Nr 21 Order code 52017175

      Cover, connection housing

      NMT Junction Box cover, Material: aluminium casting. Colour: E+H gray. Usage: NMT539 converter retro fit.

    • Nr 21 Order code 017802-0008

      Cover, terminal box, Alu, NMT

      NMT terminal box cover, M73. Color: E+H gray. Material: aluminium casting. Usage: NMT532/NMT535/NMT536/NMT539.

    • Nr 21 Order code 70106024

      Cover, E-housing NMT532/9, M88 long type

      NMT terminal Box cover, M88, Color: E+H gray. Material: aluminium casting. Usage: NMT532/NMT539.

  • 31
    • Nr 31 Order code 70108674

      NMT539Module, Exia, Temp.+WB 1m, v.186

      Temperature, water bottom 1m, HART ID: v.186. Usage: NMT539.

    • Nr 31 Order code 70108675

      Module assembly, FM, Temp., WB 2m v.185

      Temperature, water bottom 2m, HART ID: v.185. Usage: NMT539.

    • Nr 31 Order code 70108676

      Module assembly, FM, Temp., WB 1m v.185

      Temperature, water bottom 1m, HART ID: v.185. Usage: NMT539.

    • Nr 31 Order code 70108677

      NMT539/532Module,Exia, Temperature,v.184

      HART ID: v.184. Usage: NMT532/NMT539.

    • Nr 31 Order code 70108679

      NMT539Module, Exia, Temp.+WB 2m, v.186

      FM approval. Temperature, water bottom 2m, HART ID: v.186. Usage: NMT539.

    • Nr 31 Order code 71086630

      NMT539Module, Exia,W&M,Temp.+WB 1m,v.186

      Temperature, water bottom 1m, weight and measure, HART ID: v.186. Usage: NMT539.

    • Nr 31 Order code 71086631

      NMT539Module,Exia,W&M,Temperture, v.184

      Temperature, weight and measure, HART ID: v.184. Usage: NMT539.

    • Nr 31 Order code 71086632

      NMT539Module, Exia,W&M,Temp.+WB 2m,v.186

      Temperature, water bottom 2m, weight and measure, HART ID: v.186. Usage: NMT539.

    • Nr 31 Order code 71114398

      NMT539Module,TIIS Exd[ia],Temp.,v.184

      NMT539 module, only temp. Usage: NMT539.

    • Nr 31 Order code 71114400

      NMT539Module,TIIS Exd[ia],T+WB1m,v.186

      NMT539 module, temp. + water bottom 1m. Usage: NMT539.

    • Nr 31 Order code 71114401

      NMT539Module,TIIS Exd[ia],T+WB2m,v.186

      NMT539 module, temp. + water bottom 2m. Usage: NMT539.

  • 34
