Analisador de gás SS2100

TDLAS

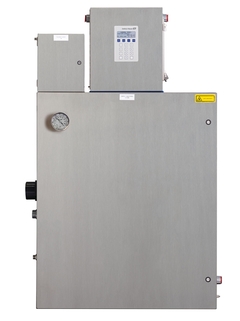

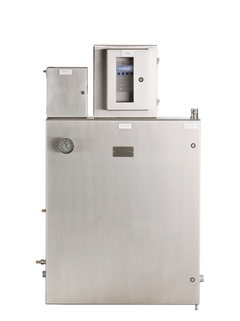

Um analisador de gás avançado para medição de umidade (H2O). O SS2100 usa espectroscopia de absorção de laser de diodo ajustável (TDLAS) para determinar a concentração da substância analisada sem contato físico com a corrente.

1

H2O (Umidade):
0 a 10 ppmv
0 a 100 ppmv
0 a 50 ppmv
0 a 5000 ppmv

Concentração
Ponto de orvalho - Umidade
Pressão da célula
Temperatura da célula

-20 a 50 °C (-4 a 122 °F)
Opcional: -10 a 60 °C (14 a 140 °F)

Pressão de entrada: 140 a 350 kPa (20 a 50 psig)
Célula de amostra: 800 a 1.200 mbara ou 950 a 1.700 mbara (opcional)

Aço inoxidável 316 L
Anéis O-ring FKM
Vidro

120 ou 240 VAC ± 10 %, 50 a 60 Hz, 300 W
(18 a 24 VDC - opcional somente para componentes eletrônicos)
3 Amps máx. a 120 VAC, 1,5 Amps máx. a 240 VAC Hz

Saída analógica: Dois 4-20mA isolados, 1.200 ohms a 24 VDC de carga máx.
Série: RS232C e Ethernet
Protocolo: Modbus Gould RTU ou Daniel RTU ou ASCII
Saídas digitais: 5, alarme de concentração, falha geral, falha de validação, validação 1 ativa, validação 2 ativa
Entradas digitais: 2, alarme de vazão, solicitação de validação

Componentes eletrônicos: Aço inoxidável 304 ou 316 L
Gabinete do sistema de amostra: Aço inoxidável 304 ou 316 L

CSA Classe I, Divisão 2
CSA Classe I, Zona 2

IP66, Tipo 4X

TDLAS

Um analisador de gás avançado para medição de dióxido de carbono (CO2). O SS2100 usa espectroscopia de absorção de laser de diodo ajustável (TDLAS) para determinar a concentração da substância analisada sem contato físico com a corrente.

1

CO2 (Dióxido de carbono):
0 a 10 ppmv
0 a 1.000 ppmv
0 ppmv a 5.000 ppmv
0 a 5% de volume
0 a 10% de volume
0 a 20% de volume

Concentração
Pressão da célula
Temperatura da célula

-20 a 50 °C (-4 a 122 °F)
Opcional: -10 a 60 °C (14 a 140 °F)

Pressão de entrada: 140 a 350 kPa (20 a 50 psig)
Célula de amostra: 800 a 1.200 mbara ou 950 a 1.700 mbara (opcional)

Aço inoxidável 316 L
Anéis O-ring FKM
Vidro

120 ou 240 VAC ± 10 %, 50 a 60 Hz, 300 W
(18 a 24 VDC - opcional somente para componentes eletrônicos)
3 Amps máx. a 120 VAC, 1,5 Amps máx. a 240 VAC Hz

Saída analógica: Dois 4-20mA isolados, 1.200 ohms a 24 VDC de carga máx.
Série: RS232C e Ethernet
Protocolo: Modbus Gould RTU ou Daniel RTU ou ASCII
Saídas digitais: 5, alarme de concentração, falha geral, falha de validação, validação 1 ativa, validação 2 ativa
Entradas digitais: 2, alarme de vazão, solicitação de validação

Componentes eletrônicos: Aço inoxidável 304 ou 316 L
Gabinete do sistema de amostra: Aço inoxidável 304 ou 316 L

CSA Classe I, Divisão 2
CSA Classe I, Zona 2

IP66, Tipo 4X

TDLAS

Um analisador de gás avançado para medição de amônia (NH3). O SS2100 usa espectroscopia de absorção de laser de diodo ajustável (TDLAS) para determinar a concentração da substância analisada sem contato físico com a corrente.

1

NH3 (Amônia): 0 a 5 ppmv

Concentração
Pressão da célula
Temperatura da célula

-20 a 50 °C (-4 a 122 °F)
Opcional: -10 a 60 °C (14 a 140 °F)

Pressão de entrada: 140 a 350 kPa (20 a 50 psig)
Célula de amostra: 800 a 1.200 mbara ou 950 a 1.700 mbara (opcional)

Aço inoxidável 316 L
Anéis O-ring FKM
Vidro

120 ou 240 VAC ±10 %, 50 a 60 Hz, 300 W
(18 a 24 VDC - opcional somente para componentes eletrônicos)
3 Amps máx. a 120 VAC, 1,5 Amps máx. a 240 VAC Hz

Saída analógica: Dois 4-20mA isolados, 1.200 ohms a 24 VDC de carga máx.
Série: RS232C e Ethernet
Protocolo: Modbus Gould RTU ou Daniel RTU ou ASCII
Saídas digitais: 5, alarme de concentração, falha geral, falha de validação, validação 1 ativa, validação 2 ativa
Entradas digitais: 2, alarme de vazão, solicitação de validação

Componentes eletrônicos: Aço inoxidável 304 ou 316 L
Gabinete do sistema de amostra: Aço inoxidável 304 ou 316 L

CSA Classe I, Divisão 2
CSA Classe I, Zona 2

IP66, Tipo 4X

TDLAS

Um analisador de gás avançado para medição de acetileno (C2H2). O SS2100 usa espectroscopia de absorção de laser de diodo ajustável (TDLAS) para determinar a concentração da substância analisada sem contato físico com a corrente.

1

C2H2 (Acetileno):
0 a 5 ppmv (mínimo)
0 ppmv a 3.000 ppmv (máximo)

Concentração
Pressão da célula
Temperatura da célula

-20 a 50 °C (-4 a 122 °F)
Opcional: -10 a 60 °C (14 a 140 °F)

Pressão de entrada: 140 a 350 kPa (20 a 50 psig)
Célula de amostra: 800 a 1.200 mbara ou 950 a 1.700 mbara (opcional)

Aço inoxidável 316 L
Anéis O-ring FKM
Vidro

120 ou 240 VAC ± 10 %, 50 a 60 Hz, 300 W
(18 a 24 VDC - opcional somente para componentes eletrônicos)
3 Amps máx. a 120 VAC, 1,5 Amps máx. a 240 VAC Hz

Saída analógica: Dois 4-20mA isolados, 1.200 ohms a 24 VDC de carga máx.
Série: RS232C e Ethernet
Protocolo: Modbus Gould RTU ou Daniel RTU ou ASCII
Saídas digitais: 5, alarme de concentração, falha geral, falha de validação, validação 1 ativa, validação 2 ativa
Entradas digitais: 2, alarme de vazão, solicitação de validação

Componentes eletrônicos: Aço inoxidável 304 ou 316 L
Gabinete do sistema de amostra: Aço inoxidável 304 ou 316 L

CSA Classe I, Divisão 2
CSA Classe I, Zona 2

IP66, Tipo 4X

TDLAS

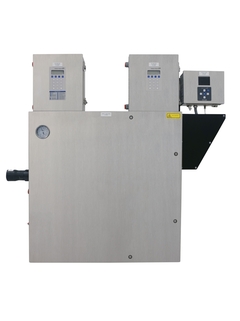

Analisador de gás multicanal avançado para sulfeto de hidrogênio (H2S) e umidade (H2O), também conhecido como 2-Pack. O SS2100 usa espectroscopia de absorção de laser de diodo ajustável (TDLAS) para determinar a concentração da substância analisada sem contato físico com a corrente.

2

H2S (Sulfeto de hidrogênio):
0 a 10 ppmv (mínimo)
0 a 1.000 ppmv (máximo)
H2O (Umidade):
0 a 100 ppmv (mínimo)
0 a 5.000 ppmv (máximo)

Concentração
Ponto de orvalho - Umidade
Pressão da célula
Temperatura da célula

-20 a 50 °C (-4 a 122 °F)
Opcional: -10 a 60 °C (14 a 140 °F)

Pressão de entrada: 140 a 350 kPa (20 a 50 psig)
Célula de amostra: 800 a 1.200 mbara ou 950 a 1.700 mbara (opcional)

Aço inoxidável 316 L
Anéis O-ring FKM
Vidro

120 ou 240 VAC ± 10 %, 50 a 60 Hz, 300 W
(18 a 24 VDC - opcional somente para componentes eletrônicos)
3 Amps máx. a 120 VAC, 1,5 Amps máx. a 240 VAC Hz

Saída analógica: 4 x 4-20mA isoladas, 1200 ohms a 24 VDC de carga máx.
Série: RS232C e Ethernet (H2S) e RS232C ou Ethernet (H2O)
Protocolo: Modbus Gould RTU ou Daniel RTU ou ASCII
Saídas digitais (H2S): 5, alarme de concentração, falha geral, falha de validação, validação 1 ativa, validação 2 ativa
Entradas digitais (H2S): 2, alarme de vazão, solicitação de validação
Saídas digitais (H2O): 2, alarme de concentração, falha geral

Componentes eletrônicos: Aço inoxidável 304 ou 316 L
Gabinete do sistema de amostra: Aço inoxidável 304 ou 316 L

CSA Classe I, Divisão 2
CSA Classe I, Zona 2

IP66, Tipo 4X

TDLAS

Analisador de gás multicanal avançado para sulfeto de hidrogênio (H2S) e dióxido de carbono (CO2), também conhecido como 2-Pack. O SS2100 usa espectroscopia de absorção de laser de diodo ajustável (TDLAS) para determinar a concentração da substância analisada sem contato físico com a corrente.

2

H2S (Sulfeto de hidrogênio):
0 a 10 ppmv (mínimo)
0 a 1.000 ppmv (máximo)
CO2 (Dióxido de Carbono):
0 a 5.000 ppmv
0 a 5% de volume
0 a 10% de volume
0 a 20% de volume

Concentração
Pressão da célula
Temperatura da célula

-20 a 50 °C (-4 a 122 °F)
Opcional: -10 a 60 °C (14 a 140 °F)

Pressão de entrada: 140 a 350 kPa (20 a 50 psig)
Célula de amostra: 800 a 1.200 mbara ou 950 a 1.700 mbara (opcional)

Aço inoxidável 316 L
Anéis O-ring FKM
Vidro

120 ou 240 VAC ± 10 %, 50 a 60 Hz, 300 W
(18 a 24 VDC - opcional somente para componentes eletrônicos)
3 Amps máx. a 120 VAC, 1,5 Amps máx. a 240 VAC Hz

Saída analógica: 4 x 4-20mA isoladas, 1200 ohms a 24 VDC de carga máx.
Série: RS232C e Ethernet (H2S) e RS232C ou Ethernet (CO2)
Protocolo: Modbus Gould RTU ou Daniel RTU ou ASCII
Saídas digitais (H2S): 5, alarme de concentração, falha geral, falha de validação, validação 1 ativa, validação 2 ativa
Entradas digitais (H2S): 2, alarme de vazão, solicitação de validação
Saídas digitais (CO2): 2, alarme de concentração, falha geral

Componentes eletrônicos: Aço inoxidável 304 ou 316 L
Gabinete do sistema de amostra: Aço inoxidável 304 ou 316 L

CSA Classe I, Divisão 2
CSA Classe I, Zona 2

IP66, Tipo 4X

TDLAS

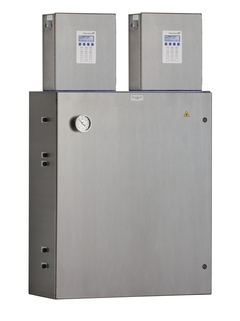

Analisador de gás multicanal avançado para sulfeto de hidrogênio (H2S), umidade (H2O) e dióxido de carbono (CO2), também conhecido como 3-Pack. O SS2100 usa espectroscopia de absorção de laser de diodo ajustável (TDLAS) para determinar a concentração da substância analisada sem contato físico com a corrente.

3

H2S (Sulfeto de hidrogênio):
0 a 10 ppmv (mínimo)
0 a 1.000 ppmv (máximo)
H2O (Umidade):
0 a 100 ppmv (mínimo)
0 a 5.000 ppmv (máximo)
CO2 (Dióxido de Carbono):
0 a 5.000 ppmv
0 a 5% de volume
0 a 10% de volume
0 a 20% de volume

Concentração
Ponto de orvalho - Umidade
Pressão da célula
Temperatura da célula

-20 a 50 °C (-4 a 122 °F)
Opcional: -10 a 60 °C (14 a 140 °F)

Pressão de entrada: 140 a 350 kPa (20 a 50 psig)
Célula de amostra: 800 a 1.200 mbara ou 950 a 1.700 mbara (opcional)

Aço inoxidável 316 L
Anéis O-ring FKM
Vidro

120 ou 240 VAC ± 10 %, 50 a 60 Hz, 300 W
(18 a 24 VDC - opcional somente para componentes eletrônicos)
3 Amps máx. a 120 VAC, 1,5 Amps máx. a 240 VAC Hz

Saída analógica: 4 x 4-20mA isoladas, 1200 ohms a 24 VDC de carga máx.
Série: RS232C e Ethernet (H2S) e RS232C ou Ethernet (H2O/CO2)
Protocolo: Modbus Gould RTU ou Daniel RTU ou ASCII
Saídas digitais (H2S): 5, alarme de concentração, falha geral, falha de validação, validação 1 ativa, validação 2 ativa
Entradas digitais (H2S): 2, alarme de vazão, solicitação de validação
Saídas digitais (H2O/CO2): 2, alarme de concentração, falha geral

Componentes eletrônicos: Aço inoxidável 304 ou 316 L
Gabinete do sistema de amostra: Aço inoxidável 304 ou 316 L

CSA Classe I, Divisão 2
CSA Classe I, Zona 2

IP66, Tipo 4X
