Especificações resumidas
-
Max. measurement error
Acoustic density: ±0.01g/cm³
Temperature: ±0.5K
Sound velocity: +-2m/s -
Measuring range
Concentration According to concentration app data sheet, maximum 0 to 100 %
Sound velocity 600 to 2000 m/s
Temperature, maximum 0 to +100 °C (32 to +212 °F)
Acoustic density 0.7 to 1.5 g/cm³ -
Medium temperature range
0 to 120°C (32 to 248 °F)
-
Process temperature
0 to 120°C (32 to 248 °F)
-
Max. process pressure
max. 16 bar at 20 °C (232 psi at 68 °F)
-
Process pressure
max. 16 bar at 20 °C (232 psi at 68 °F)
-
Wetted materials
Stainless steel1.4404 (316L)
Campo de aplicação

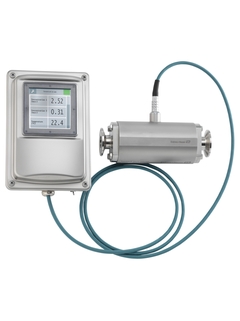

Teqwave H is ideal for real-time liquid analysis in hygienic applications like spirits and soft drink production. End customers and equipment manufacturers value its highly accurate in situ concentration measurement and hygienic design. Teqwave reduces the operational expenditure by monitoring various measuring parameters at once. Match your Teqwave transmitter perfectly to your production needs by flexible definition and extension of your application range.
The acoustic waveguide measures precisely and reliably, even the smallest changes are detected
Continuous quality monitoring of beverages and in cleaning processes
Device properties

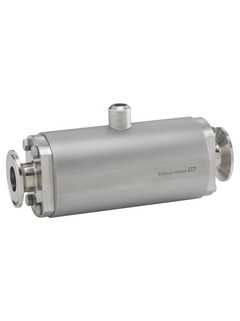

Nominal diameter: DN 25 (1")
Sensor housing made of stainless steel (3-A, EHEDG)
Accurate and independent of flow profile
Industry-compliant, easy installation via DIN rail and pipe mounting set

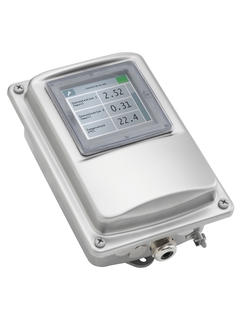

3.5" TFT color touch screen or LED indication
4-20 mA, Modbus TCP
Benefícios
High accuracy and repeatability – concentration calculation with latest algorithms
Fulfilment of hygienic requirements – easily cleanable full-bore sensor
Full transparency – constant monitoring of product quality without sampling
Highest process safety – reliable metering due to robust, maintenance-free sensor
Customized usage – innovative application concept, expendable for changing measuring tasks
Simplified process control – user-friendly operation and clear status visualization
Local data backup – integrated data storage for measured values up to 7,5 years
Versão Xpert
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
| Versões FLEX | Excelência técnica | Simplicidade |
|---|---|---|
Versão Fundamental Atende suas necessidades básicas de medição |
Excelência técnica
|
Simplicidade
|
Versão Lean Lida com seus principais processos facilmente |
Excelência técnica
|
Simplicidade
|
Seleção Extended Otimiza seus processos com tecnologias inovadoras |
Excelência técnica
|
Simplicidade
|
Versão Xpert Controla suas aplicações mais difíceis |
Excelência técnica
|
Simplicidade
Variável |
Loading alternative products
Histórias de sucesso
Também pode ter interessar
-
-
Informações Técnicas (TI)
TI Teqwave H
超声波浓度计
Idioma:
Chinês
Versão:
04/02/2022
Tamanho do arquivo:
3.1 MB
Nome do arquivo:
TI01573DZH_0221-00.pdf
-
-
-
Instruções de Operação (BA)
Teqwave H
Medidor de concentración por ultrasonidos
Modbus TCPEN PT 04/02/202201/04/2021Idioma:
Espanhol
Versão:
04/02/2022
Tamanho do arquivo:
2.6 MB
Nome do arquivo:
BA02084DES_0221-00.pdf
-
-
-
Instruções curtas (KA)
Teqwave H
Medidor de concentración por ultrasonidos
EN PT 04/02/202201/04/2021Idioma:
Espanhol
Versão:
04/02/2022
Tamanho do arquivo:
2.1 MB
Nome do arquivo:
KA01501DES_0221-00.pdf
-
-
-
Instruções de Instalação (EA)
Replacing the connection cable
Teqwave F, I, T, H
EN PT 26/03/202101/12/2017Idioma:
Inglês
Versão:
26/03/2021
Tamanho do arquivo:
526.9 KB
Nome do arquivo:
EA01229DA2_0221.pdf
-
-
-
Instruções de Instalação (EA)
Installing mounting set and seal
Teqwave H
EN PT 26/03/2021Idioma:
Inglês
Versão:
26/03/2021
Tamanho do arquivo:
438.9 KB
Nome do arquivo:
EA01316DA2_0121.pdf
-
-
-
Documentação especial (SD)
SD Teqwave
EAC Special Documentation
Idioma:
Inglês
Versão:
04/08/2025
Tamanho do arquivo:
859.7 KB
Nome do arquivo:
SD03317DEN_0225-00.pdf
-
-
-
Estudo de Caso (CS)
Casestudy over het gebruik van de Teqwave.
Casestudy over het gebruik van de Teqwave. Afvalwaterslib beheersen
wordt steeds belangrijker. De kosten van het afzetten staan direct
in verhouding tot het percentage droge stof. Dat nauwkeurig
kunnen meten en op basis van de metingen automatisch regelen,
is dus waardevol.Idioma:
Holandês
Versão:
09/12/2025
Tamanho do arquivo:
3.5 MB
Nome do arquivo:
Stabiele_Slibstroom_in_Zoutkamp.pdf
-
-
-
Inovação (IN)
Teqwave H
Inline-Konzentrationsmessung in Echtzeit für höchste Qualität
Idioma:
Alemão
Versão:
18/12/2020
Tamanho do arquivo:
4.7 MB
Nome do arquivo:
IN01171DDE_0120.pdf
-
-
-

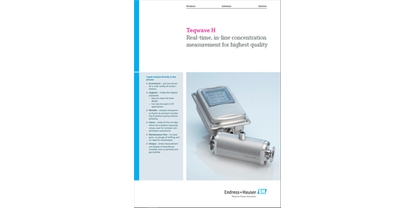

Inovação (IN)
