Especificações resumidas
-
Measurement range
-1500mV to +1500mV
-
Process temperature
0 to 80 °C (32 to 170 °F)
-
Process pressure
1 to 10 bar abs at 80 °C
(15 to 145 psi abs at 176 °F)
Campo de aplicação

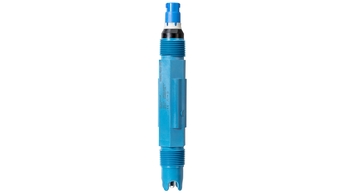

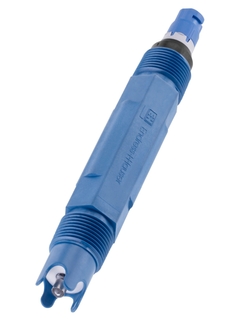

Orbipac CPF82D is the digital simple solution for ORP measurement in harsh environments. Its large, dirt-repellent PTFE diaphragm guarantees low maintenance while its integrated assembly saves space and time during flow or immersion installation. Orbipac CPF82D is not the latest Memosens generation. To get information on the new Memosens CPF82E sensor with extended functionality, click here.
Orbipac CPF82D is the robust ORP sensor for treatment of industrial water and wastewater and for processes in mining industries. It monitors:
Inlet and outlet
Neutralization
Flotation
Leaching
Benefícios
Suitable for flow and immersion installation
Long-time stable: Second electrolyte bridge for better protection against electrode poisoning ions such as S2- or CN- ions
Robust polymer housing protects against mechanical damage
Maximum process safety through non-contact inductive signal transmission
Enables predictive maintenance due to storage of sensor and process-specific data
Reduced operating costs thanks to minimized process downtime and extended sensor lifetime
Vídeos
Seleção Extended
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
Versões FLEX | Excelência técnica | Simplicidade |
---|---|---|
Versão Fundamental Atende suas necessidades básicas de medição |
Excelência técnica
|
Simplicidade
|
Versão Lean Lida com seus principais processos facilmente |
Excelência técnica
|
Simplicidade
|
Seleção Extended Otimiza seus processos com tecnologias inovadoras |
Excelência técnica
|
Simplicidade
|
Versão Xpert Controla suas aplicações mais difíceis |
Excelência técnica
|
Simplicidade
Variável |
-
-
Instruções de Operação (BA)
Sensores de pH/ORP e semicélulas de referência
Versão em português - 05/2020
Sensores com tecnologia Memosens e sensores analógicos
EN PT 04/05/202031/12/201730/11/2015Idioma:
Português
Versão:
04/05/2020
Tamanho do arquivo:
1.1 MB
Nome do arquivo:
BA01572CPT_0320.pdf
-
-
-
Informações Técnicas (TI)
Orbipac CPF81D/CPF82D e CPF81/CPF82
Sensores pH/ORP, com tecnologia Memosens digital ou analógica
Para operações de mineração e tratamento de água e efluentes industriaisEN PT 15/07/202004/06/202030/11/201401/07/200801/03/2004Idioma:
Português
Versão:
15/07/2020
Tamanho do arquivo:
654.2 KB
Nome do arquivo:
TI00191CPT_1520.pdf
-
-
-
Instruções de Operação (BA)
Sensores de pH/ORP e semicélulas de referência
Sensores com tecnologia Memosens e sensores analógicos
EN PT 04/05/202031/12/201730/11/2015Idioma:
Português
Versão:
04/05/2020
Tamanho do arquivo:
1.1 MB
Nome do arquivo:
BA01572CPT_0320.pdf
-
-
-
Declaração da UE
Product family: CeraGel, CeraLiquid, Ceramax, ConduMax H, ConduMax W, InduMax H, InduMax P, Liquiline, Memosens, Messkabel, Orbi Pac, OrbiPore, OrbiSint, OxyMax H, OxyMax W, TopHit
Product root: CLS15D-, CLS16D-, CLS21D-, CLS50D-, CLS54D-, CLS82D-,
CML18-, COS21D-, COS22D-, COS51D-, COS81D-, CPF82D-, CPL51E-
,
CPS11D-, CPS12D-, CPS16D-, CPS171D-, CPS31D-, CPS341D-, CPS41D-,
CPS42D-, CPS441D-, CPS471D-, CPS47D-, CPS491D-, CPS71D-,
CPS72D-,
CPS77D-, CPS91D-, CPS92D-, CPS96D-, CPS97D-, CYK10-, CYK20-
Declaration number: EC_00828_02.20EN PT 14/02/2022Idioma:
Inglês
Versão:
14/02/2022
Tamanho do arquivo:
281.9 KB
Nome do arquivo:
EC_00828_03.22_D-Sensoren CML18 EMV_RoHS.pdf
-
-
-
Declaração da UE
Product family: Messkabel, OrbiPac
Product root: CPF81D-, CPF82D-, CYK10-, CYK20-
Declaration number: EC_00657_03.24EN PT 06/01/2023Idioma:
Inglês
Versão:
06/01/2023
Tamanho do arquivo:
63.9 KB
Nome do arquivo:
EC_00657_03.23_CPF8xD_nonEx unterschrieben.pdf
-
-
-
Conformidade UK Avaliada
Product family: OrbiPac
Product root: CPF81D-, CPF82D-
Declaration number: UK_00374_01.21Idioma:
Inglês
Versão:
04/08/2021
Tamanho do arquivo:
94.6 KB
Nome do arquivo:
UK_00374_01.21 CPF8xD_nonEx.pdf
-
-
-
Proteção contra explosão
Product family: InduMax P, Liquiline M, Memosens
Product root: CLS12-, CLS13-, CLS15-, CLS15D-, CLS16-, CLS16D-,
CLS21-, CLS21D-, CLS50-, CLS50D-, CLS82D-, CM42-, COS21D-, COS22D-,
COS51D-, CPF81-, CPF81D-, CPF82-, CPF82D-, CPS11-, CPS11D-, CPS12-,
CPS12D-, CPS13-, CPS16D-, CPS171D-, CPS41-, CPS41D-, CPS42-, CPS42D-,
CPS441-, CPS441D-, CPS471-, CPS471D-, CPS491-, CPS491D-, CPS64-, CPS71-,
CPS71D-, CPS72-, CPS72D-, CPS76D-, CPS91-, CPS91D-, CPS92-, CPS92D-,
CPS96D-, CTS1-, CYK10-, CYP01D-, CYP02D-, OPS171D-
Region: USA
Approval agency: FMIdioma:
Inglês
Versão:
30/11/2020
Tamanho do arquivo:
523.6 KB
Nome do arquivo:
FM16US0145XSupp15.pdf
-
-
-
Proteção contra explosão
Product family: CeraGel, CeraLiquid, ConduMax H, ConduMax W, InduMax P, Memosens, Messkabel, OEM, OrbiPac, OrbiPore, OrbiSint, OxyMa x H, OxyMax W, TopHit
Product root: CLS15D-, CLS16D-, CLS21D-, CLS50D-, CLS82D-, COS21D-, COS22D-, COS51D-, COS81D-, CPF81D-, CPF82D-, CPS11D-, CPS12D-, C
PS16D-, CPS171D-, CPS41D-, CPS42D-, CPS441D-, CPS471D-, CPS491D-, CPS71D-, CPS72D-, CPS76D-, CPS91D-, CPS92D-, CPS96D-, CYK10-, CYK2
0-, OCLS82D-, OCOS81D-, OPS91D-
Region: Canada
Approval agency: CSA
Protection: IS Cl. I Div. 1Idioma:
Inglês
Versão:
30/08/2023
Tamanho do arquivo:
263.6 KB
Nome do arquivo:
S2_CoFC_80169522_EN.pdf
-
-
-
Texto da proposta
Orbipac CPF82 D
Digitale Redox-Messelektrode mit kontaktloser, digitaler
Signalübertragung,
Memosenstechnologie (Speicherung Sensorkenndaten im Elektrodenkopf),
ausgeführt
als Kombi-Elektrode mit integriertem Temperaturfühler und
Teflondiaphragma,
eingebaut in PP-AdapterIdioma:
Alemão
Versão:
30/11/2021
Tamanho do arquivo:
14.7 KB
Nome do arquivo:
TTCPF82DDE.docx
-
