Especificações resumidas
-
Measured variables
Visibility (K-value), CO, NO, NO2
-
Measuring range
Visibility (K-value): 0 ... 15 km⁻¹
CO: 0 ... 300 ppm
NO: 0 ... 100 ppm
NO2: 0 ... 5 ppm -
Conformities
ASTRA "Guideline - Ventilation of Road Tunnels" (2008)
RABT 2006
RVS 09.02.22
Campo de aplicação

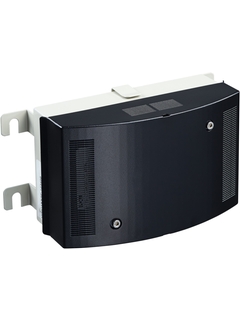

O sensor para túneis VISIC100SF oferece uma solução única para medição da visibilidade e concentrações de CO, NO e NO2. O VISIC100SF é fácil de montar, operar e realizar manutenção. Não é necessário alinhar nem configurar parâmetros. Com seu gabinete com classificação IP6K9K, o VISIC100SF consegue resistir a condições de ambientes desfavoráveis dentro do túnel e operações de lavagem do túnel. Durante a fase de projeto, foi dada especial importância à garantia de operação confiável e intervalos longos de manutenção.
Controle de ventilação em túneis
Medição de visibilidade quando a porta do túnel estiver encoberta de névoa
Em qualquer lugar que a qualidade do ar deve ser medida e melhorada
Propriedades do equipamento:
Medição de visibilidade de acordo com o princípio de luz difusa
Medição de concentração de CO e NO de acordo com EN 50545
Software desenvolvido conforme EN 61508 (SIL1)
Grau de proteção IP 6K9K devido a um invólucro de aço inoxidável robusto
Correção de névoa por meio do aquecimento integrado (opcional)
Benefícios
Um sensor para três componentes de medição
Alta disponibilidade e segurança de operação
Não são necessárias medidas de segurança para limpeza dos túneis
Opções flexíveis de conexão e fácil de expandir e integrar nas redes existentes
Medição de visibilidade pode ser facilmente verificada com uma ferramenta de teste
Pouco trabalho devido à montagem simples e rápido comissionamento
