Especificações resumidas
-
Max. measurement error
Mass flow (liquid): ±0.1 %
Volume flow (liquid): ±0.1 %
Mass flow (gas): ±0.5 %
Density (liquid): ±0.0005 g/cm3 -
Measuring range
0 to 1000 kg/h (0 to 37 lb/min)
-
Medium temperature range
–50 to +200 °C (–58 to +392 °F)
-
Max. process pressure
PN 40, Class 300, 10K, 400 bar (5800 psi)
-
Wetted materials
Measuring tube: 1.4539 (904L)
Connection: 1.4539 (904L); 1.4404 (316/316L)
Campo de aplicação

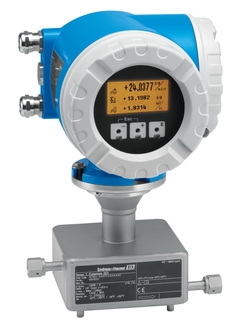

Cubemass DCI é o sensor comprovado para a medição das menores taxas de vazão em skids, plataformas de teste e robótica industrial, por exemplo, em aplicações como lacagem ou acabamento superficial. Nem as condições de alta pressão ou de vazão alternadas comprometem sua precisão. Os fabricantes de equipamentos valorizam o Cubemass CDI como sensor Coriolis compacto com diversas possibilidades de comunicação.
O princípio de medição opera independentemente das propriedades físicas do fluido, como viscosidade ou densidade
Medindo com precisão as menores quantidades de líquidos e gases
Propriedades do equipamento
Diâmetro nominal: DN 1 a 6 (1/24 a 1/4")
Processo de pressão até 400 bar (5800 psi)
Temperatura média de até +200 °C (+392 °F)
Equipamento em versão compacta ou remota
Saídas flexíveis
Modbus RS485
Benefícios
Medindo com precisão as menores quantidades de líquidos e gases
Instalação compacta – design compacto de tubo único
Menos pontos de medição do processo – medição multivariável (vazão, densidade, temperatura)
Adequado para skids – sensor leve
Alta flexibilidade na integração do sistema – alta gama de interfaces de comunicação
Comissionamento rápido - equipamentos pré-configurados
Recuperação automática de dados para manutenção
Vídeos
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
Versões FLEX | Excelência técnica | Simplicidade |
---|---|---|
Versão Fundamental Atende suas necessidades básicas de medição |
Excelência técnica
|
Simplicidade
|
Versão Lean Lida com seus principais processos facilmente |
Excelência técnica
|
Simplicidade
|
Seleção Extended Otimiza seus processos com tecnologias inovadoras |
Excelência técnica
|
Simplicidade
|
Versão Xpert Controla suas aplicações mais difíceis |
Excelência técnica
|
Simplicidade
Variável |
-
-
