Especificações resumidas
-
Input
1x Puls/Analog
2x RTD/Analog
Loop power supply 24V DC (+/-16%) -
Output
1x 4...20mA
2x digital (Open Collector) -
Display
160 x 80 Dot-Matrix LCD with white backlit
colour change in case of alarm event
active display area 70 x 34 mm -
Calculations
heat quantity and heat quantity difference
Campo de aplicação

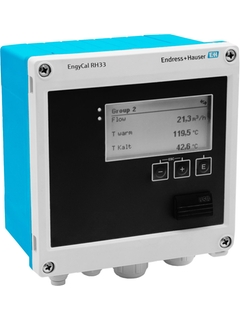

The BTU meter RH33 is used in applications with liquid energy carriers.
It calculates the thermal energy of water acc. to EN1434, glycol/water mixtures or other fluids such as thermal oils. Temperature sensor matching using calibrated temperature sensors is done in the device.
Potential for cost savings can be shown by using the software available as an accessory.
The device has a custody transfer approval and allows bi-directional measurement, e.g. charging/discharging of a heat accumulator.
Recording and billing the quantities of heat and cold in:
Heating circuits
Cooling circuits
Combined heating and cooling circuits
Typical application areas in industry, long-distance heat networks and building automation.
Benefícios
Transparent energy consumption helps you save on energy costs
Calibrated, electronically paired temperature sensors ensure the highest accuracy and enable replacement of individual temperature sensors even for certified devices in the field (without reapproval!)
Tariff counter for requirements-based billing
Detailed data logging of current and counter values and of error messages, off-limit conditions and changes to operating parameters
Standard models are suitable for connecting and supplying all common volume flow transmitters and temperature measuring points
Remote readout via Ethernet and fieldbuses
Verified and certified reliability and accuracy
Vídeos
Versão Lean
-
Produtos padrão
- Confiável, robusto e baixa manutenção
Excelência técnica
Simplicidade
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
| Versões FLEX | Excelência técnica | Simplicidade |
|---|---|---|
Versão Fundamental Atende suas necessidades básicas de medição |
Excelência técnica
|
Simplicidade
|
Versão Lean Lida com seus principais processos facilmente |
Excelência técnica
|
Simplicidade
|
Seleção Extended Otimiza seus processos com tecnologias inovadoras |
Excelência técnica
|
Simplicidade
|
Versão Xpert Controla suas aplicações mais difíceis |
Excelência técnica
|
Simplicidade
Variável |
Loading alternative products
Histórias de sucesso
Mais baixados
-
-
Informações Técnicas (TI)
Technical Information EngyCal® RH33
Versão em inglês - 03/2010
Technical Information EngyCal® RH33 Custody transfer BTU meter for recording and billing the heat/ cold quantity given off by water, water/glycol mixtures or other liquids
EN PT 01/03/2010Idioma:
Inglês
Versão:
01/03/2010
Tamanho do arquivo:
846.8 KB
Nome do arquivo:
TI151Ren_0310.pdf
-
35 documentos
-
-
Informações Técnicas (TI)
EngyCal RH33
Transferência de custódia do medidor BTU para registro e faturamento de
quantidades de água quente e fria, misturas de água/glicol o
u outros fluidosEN PT 30/09/202128/12/201807/02/201406/09/201108/04/2010Idioma:
Português
Versão:
30/09/2021
Tamanho do arquivo:
1007.9 KB
Nome do arquivo:
TI00151KPT_0421-00.pdf
-
-
-
Informações Técnicas (TI)
Technical Information EngyCal® RH33
Technical Information EngyCal® RH33 Custody transfer BTU meter for
recording and billing the heat/
cold quantity given off by water, water/glycol mixtures or other
liquidsEN PT 01/03/2010Idioma:
Inglês
Versão:
01/03/2010
Tamanho do arquivo:
846.8 KB
Nome do arquivo:
TI151Ren_0310.pdf
-
-
-
Instruções de Operação (BA)
EngyCal RH33
Medidor universal BTU
EN PT 31/07/202128/12/201806/04/201607/10/201428/01/2014Idioma:
Português
Versão:
31/07/2021
Tamanho do arquivo:
3.9 MB
Nome do arquivo:
BA00290KPT_0721-00.pdf
-
-
-
Instruções de Operação (BA)
EngyCal® RH33 e RS33 e Controlador de Lotes RA33 Instruções de operação
Instruções de Operação Adicionais Modbus para medidor BTU RH33,
Calculador de vapor RS33 e Controlador de Lotes RA33EN PT 24/06/201616/11/2010Idioma:
Português
Versão:
24/06/2016
Tamanho do arquivo:
497 KB
Nome do arquivo:
BA01029KPT_1416-00.pdf
-
-
-
Instruções de Operação (BA)
FDM Field Data Manager Software MS20, MS21
Data management and visualization
EN PT 04/10/202127/07/202109/05/201916/05/201724/03/2016Idioma:
Inglês
Versão:
04/10/2021
Tamanho do arquivo:
5.9 MB
Nome do arquivo:
BA00288R09EN_1221.pdf
-
-
-
Instruções curtas (KA)
EngyCal RH33
Medidor universal BTU
EN PT 16/09/202122/09/201430/01/201401/08/201120/07/2010Idioma:
Português
Versão:
16/09/2021
Tamanho do arquivo:
2.2 MB
Nome do arquivo:
KA00289KPT_0421-00.pdf
-
-
-
Documentação especial (SD)
Device viewer
Technical documentation in other languages
Idioma:
Inglês
Versão:
14/07/2021
Tamanho do arquivo:
478.5 KB
Nome do arquivo:
SD02429R09EN_0121.pdf
-
-
-
Informações do Fabricante (MI)
Manufacturer information RH33
Software update to new Firmware for EngyCalRH33
EN PT 31/01/2014Idioma:
Inglês
Versão:
31/01/2014
Tamanho do arquivo:
119.4 KB
Nome do arquivo:
MI01256KEN_0114.pdf
-
-
-
Campos de atividades (FA)
Componentes de sistema y registradores
Soluciones para el lazo de control
Indicadores, dispositivos de interfaz, protección contra sobretensiones,
gestores de aplicaciones y energía, registradores sin papel y paquetes
de software asociado para la automatización de procesos.Idioma:
Espanhol
Versão:
20/05/2020
Tamanho do arquivo:
4.1 MB
Nome do arquivo:
FA00016Kes_Productos y Registradores_1918.pdf
-
-
-
Campos de atividades (FA)
Komponenty AKPiA i rejestratory ekranowe
Rozwiązania dla pętli sygnałowych
Idioma:
Polonês
Versão:
20/04/2018
Tamanho do arquivo:
10.2 MB
Nome do arquivo:
FA00016KPL.pdf
-
Buscar peças de reposição pelo número no desenho
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
RH/RS/RA33 pipe mounting set
-
further parts
Código de pedidoRK01-AJ -
-
RH/RS/RA33 mounting set wall
-
further parts
Código de pedidoRK01-AV -
-
RH/RS/RA33 DIN rail mounting set
-
further parts
Código de pedidoRK01-AK -
-
RH/RS/RA33 panel mounting set
-
further parts
Código de pedidoRK01-AL -
-
Housing front RH33 incl. front foil
-
Housing/housing accessories
Número do desenhoCódigo de pedido1XPR0001-FH -
-
Small parts set: hinge pin, pressure compensation element, USB-cover, seal panel
-
Cable/cable accessories
Número do desenhoCódigo de pedido4XPR0001-SP -
-
Terminal strip 3 pole FMC1,5/3-ST-3,5
-
Electronic
Número do desenhoCódigo de pedido851009210 -
-
Communication board USB
-
Electronic
Número do desenhoCódigo de pedido8XPR0001-KA -
-
Communication board USB + Ethernet + Modbus TCP
-
Electronic
Número do desenhoCódigo de pedido8XPR0001-KB -
-
Communication board USB + Modbus RTU (RS485)
-
Electronic
Número do desenhoCódigo de pedido8XPR0001-KC -
-
Communication board USB + M-Bus (for RH33 and RS33)
-
Electronic
Número do desenhoCódigo de pedido8XPR0001-KD -
-
Cover electronic internal for RH33 + RS33 incl. screws (for Mainboard + CPU card)
-
Housing/housing accessories
Número do desenhoCódigo de pedido3XPR0001-CP -
-
Terminal plug 2pole space5.0
-
Terminal module
Número do desenhoCódigo de pedido971084277 -
-
Cable entry set field housing: 4xM20, 2xM12, 1xM25 (Ethernet) incl. seals
-
further parts
Código de pedidoXPR0001-GP -
-
Cable entry set panel mounting: 4xM20, 2xM12, 1xM25
-
Cable/cable accessories
Número do desenhoCódigo de pedido5XPR0001-SK -
-
Housing lower for Rx33 incl. counter plate (please order name plate separately with DIENST-T)
-
Housing/housing accessories
Número do desenhoCódigo de pedido2XPR0001-UT -
-
CPU Board Rx33
-
Electronic
Número do desenhoCódigo de pedido7XPR0002- -
-
Mainboard Rx33
-
Electronic
Número do desenhoCódigo de pedido6XPR0003- -
-
Field Data Manager Software MS20
-
further parts
Código de pedidoMS20- -
-
iTHERM ModuLine TM131
-
further parts
Código de pedidoTM131- -
-
RTD Thermometer TR10
-
further parts
Código de pedidoTR10- -
-
Insert TPR100
-
further parts
Código de pedidoTPR100- -
-
iTHERM Insert TS111
-
further parts
Código de pedidoTS111- -
-
Software Rx33 (Release Code)
Código de pedidoXPR0004- -
Service
Código de pedidoDIENST-
