Especificações resumidas
Accuracy
class A acc. to IEC 60751 class B acc. to IEC 60751
Max. process pressure (static)
class AA acc. to IEC 60751 class A acc. to IEC 60751 class B acc. to IEC 60751
Operating temperature range
PT100 WW: -200 °C … 600 °C (-328 °F … 1.112 °F) StrongSens: -50 °C … 500 °C (-58 °F … 932 °F) PT100 TF: -50 °C … 200 °C (-58 °F … 392 °F)
Max. immersion length on request
up to 41" (1041 mm) others on request
Campo de aplicação
The robust device is a unit ready for use within and existing thermowell and includes various housing transmitter heads to meet the application and space requirement needs. The unit offers enhanced measurement accuracy and reliability. A variety of connections, dimensions and materials (like 316L SS and Hastelloy C276) offer flexible application possibilities.

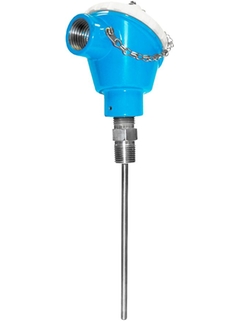

The TH15 temperature sensors are RTD assemblies designed for use in all types of process industries, including harsh environments, due to their rugged design. They are made up of a measurement probe with an insulated RTD element and sheath.
The sensor assemblies can be used in process industries such as:
Chemicals
Petrochemical
Power plants
Refineries
Offshore platforms
Benefícios
High flexibility due to modular assembly with standard terminal heads and customized immersion length
One source shopping for temperature measurement solutions. World class transmitter with integrated sensor offering for heavy process industry applications. Remove and install straight out of the box!
Improved galvanic isolation on most devices (2 kV)
Simplified model structure: Competitively priced, offers great value. Easy to order and reorder. A single model number includes sensor and transmitter assembly for a complete point solution
All iTEMP® transmitters provide long term stability ≤ 0.05 % per year
Fast response time with reduced/tapered tip form
Head transmitter with easy selection: Analog output 4 to 20 mA, HART®, PROFIBUS® PA or FOUNDATION Fieldbus™
Versão Lean
Produtos padrão
Confiável, robusto e baixa manutenção
Excelência técnica
Simplicidade
©Endress+Hauser
Produtos simples
Fácil de escolher, instalar e operar
Excelência técnica
Simplicidade
Produtos padrão
Confiável, robusto e baixa manutenção
Excelência técnica
Simplicidade
Excelência técnica
Simplicidade
Produtos especializados
Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Versões FLEX
Excelência técnica
Simplicidade
Versão Fundamental
Atende suas necessidades básicas de medição
Excelência técnica
Simplicidade
Versão Lean
Lida com seus principais processos facilmente
Excelência técnica
Simplicidade
Seleção Extended
Otimiza seus processos com tecnologias inovadoras
Excelência técnica
Simplicidade
Versão Xpert
Controla suas aplicações mais difíceis
Excelência técnica
Simplicidade
Loading alternative products
Measuring principle
Resistance Temperature Detector
Characteristic / Application
Industrial US style modular temperature assembly with extension to be used with existing thermowell
Thermowell / protection tube
to be used with thermowell
Insert / probe
mineral insulated (MI), flexible PTFE-insulated, rigid
Outer diameter protection tube / Insert
Max. immersion length on request
up to 41" (1041 mm) others on request
Material protection tube/ thermowell
Process connection
Schutzrohranschluss Außen-Gewinde: NPT1/2" 1-1/4"-18 UNEF
Operating temperature range
PT100 WW: -200 °C … 600 °C (-328 °F … 1.112 °F) StrongSens: -50 °C … 500 °C (-58 °F … 932 °F) PT100 TF: -50 °C … 200 °C (-58 °F … 392 °F)
Max. process pressure (static)
class AA acc. to IEC 60751 class A acc. to IEC 60751 class B acc. to IEC 60751
Accuracy
class A acc. to IEC 60751 class B acc. to IEC 60751
Integration head transmitter
yes (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)
Ex - approvals
transmitter only FM IS CSA IS FM/CSA IS
Mais baixados
RTD TH13, TH14 and TH15
Versão em inglês - 01/2023
RTD assemblies in thermowells with spring loaded insert and enclosure
for process industry
EN
PT
DE ES FR
10/01/2023
11/01/2021
31/05/2018
07/12/2015
28/03/2012
Idioma:
Inglês
Versão:
10/01/2023
Tamanho do arquivo:
1.8 MB
Nome do arquivo:
TI00110REN_1723-00.pdf
12 documentos
RTD assemblies in thermowells with spring loaded insert and enclosure for process industry
EN
PT
Alemão Espanhol French
10/01/2023
11/01/2021
31/05/2018
07/12/2015
28/03/2012
Idioma:
Inglês
Versão:
10/01/2023
Tamanho do arquivo:
1.8 MB
Nome do arquivo:
TI00110REN_1723-00.pdf
TH15
Compact instructions
RTD Assembly
EN
PT
04/02/2013
05/07/2007
02/07/2007
Idioma:
Inglês
Versão:
04/02/2013
Tamanho do arquivo:
694.7 KB
Nome do arquivo:
Ka00195ren_1312.pdf
Control Drawing CSA Intrinsically Safety, Nonincendive THxx, Txx Series,
TU111, TU121, TU211, TU221
Installation Notes for Hazardous Locations
Idioma:
Inglês
Versão:
02/11/2006
Tamanho do arquivo:
72.5 KB
Nome do arquivo:
160100112.pdf
Technical documentation in other languages
Idioma:
Inglês
Versão:
14/07/2021
Tamanho do arquivo:
478.5 KB
Nome do arquivo:
SD02429R09EN_0121.pdf
Thermometer und Transmitter für die Prozessindustrie
Idioma:
Alemão
Versão:
17/05/2023
Tamanho do arquivo:
17.9 MB
Nome do arquivo:
FA00006Tde_2223_online.pdf
Thermometers and transmitters for the process industry
Idioma:
Inglês
Versão:
17/05/2023
Tamanho do arquivo:
18 MB
Nome do arquivo:
FA00006Ten_2223_online.pdf
Capteurs et transmetteurs pour les industries de process
Idioma:
French
Versão:
20/12/2019
Tamanho do arquivo:
11.3 MB
Nome do arquivo:
FA00006TFR-1919-PVTEMP-BD.pdf
Catálogo medición temperatura
Termómetros y transmisores para la industria de proceso
Idioma:
Espanhol
Versão:
20/04/2018
Tamanho do arquivo:
5.5 MB
Nome do arquivo:
FA00006Tes_Catalogo Temperatura_1818.pdf
Termometri e trasmettitori per l'industria di processo
Idioma:
Italiano
Versão:
17/02/2020
Tamanho do arquivo:
30.6 MB
Nome do arquivo:
FA00006TIT_2020.pdf
Idioma:
Japonês
Versão:
17/02/2020
Tamanho do arquivo:
38.9 MB
Nome do arquivo:
FA00006TJA_2020.pdf
Buscar peças de reposição pelo número no desenho
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Gasket 67.5x2.9x1.5 VMQ/PTFE, 5 pieces
Código de pedido
52028179
Código de pedido
60017971
Housing filter plastic F15, 3 pieces
Código de pedido
71043745
Fixing kit cpl. TMT8x/7x USA(american)
Código de pedido
71044062
Display HART5 + fitting kit + twist protection
Código de pedido
TMT142X-DA
Display HART7 + fitting kit + twist protection
Código de pedido
TMT142X-DB
Display fitting kit + twist protection
Código de pedido
TMT142X-DC
Housing cover blind, Alu + O-ring
Número do desenho
Código de pedido
F
TMT142X-HI
Housing cover cpl. for display, Alu + O-ring
Número do desenho
Código de pedido
F
TMT142X-HL
Housing cover blind, Alu + O-ring
Número do desenho
Código de pedido
F
TMT162X-HI
Housing cover cpl. for display, Alu + O-ring
Número do desenho
Código de pedido
F
TMT162X-HL
Display HART5 + fitting kit + twist protection
Código de pedido
TMT162X-DA
Display PA/FF + fitting kit + twist protection
Código de pedido
TMT162X-DB
Display fitting kit + twist protection
Código de pedido
TMT162X-DC
Housing cover blind, T17 316L
Código de pedido
TMT162X-HE
Housing cover cpl. for display, T17,316L polycarbonate
Código de pedido
TMT162X-HF
Term.block DIN B (42mm) 3 term. 5 pc
Código de pedido
71111513
Term.block DIN B (42mm) 4 term. 5 pc
Código de pedido
71111514
Código de pedido
71386275
iTHERM Insert imperial TS212
Número do desenho
Código de pedido
A
TS212-
RTD Insert TU111, General Purp, US Style
Número do desenho
Código de pedido
A
TU111-
Enclosure TU401, US Style
Número do desenho
Código de pedido
F
TU401-
Número do desenho
Código de pedido
F
TA30H-
Número do desenho
Código de pedido
A
TA30R-
iTEMP TMT180, Head Transmitter Pt100
iTEMP TMT31, Transmitter 4-20mA
iTEMP TMT71, Transmitter 4-20mA
iTEMP TMT72, Transmitter HART
iTEMP TMT82, Transmitter HART
iTEMP TMT84, Transmitter PA
iTEMP TMT85, Transmitter FF
Código de pedido
TMT162E-
Número do desenho
Código de pedido
F
TMT162G-
Readwin 2000 Operation + Read. software
Código de pedido
READWIN-
Display Unit Head Transmitter
Código de pedido
TMT142E-
Número do desenho
Código de pedido
F
TMT142G-
Display fitt. kit field housing
Código de pedido
71310423
Cable gland NPT1/2, D4.5-8.5 IP68
Código de pedido
51006845
Mounting bracket SS316L, tube 1,5-3"
Código de pedido
51007995
Mounting bracket,North American region standard model,stainl.steel wall/tube 2"
Código de pedido
TMT162A-MA
Cable gland NPT1/2, North American region standard model,2xD0.5 cables
Código de pedido
TMT162A-MB
Mounting bracket 2"tube V4A
Código de pedido
TMT162A-MD
O-Ring 88x3 HNBR 70° Shore PTFE
Código de pedido
71502617
Spare Parts Kit Cover TA30R
Código de pedido
XPT0004-
