Medição de radar
Tempo de voo

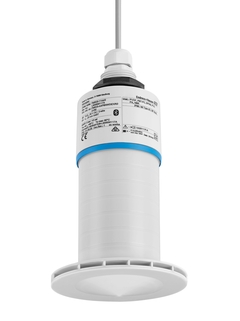

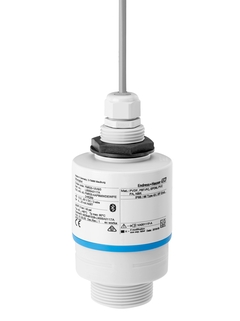

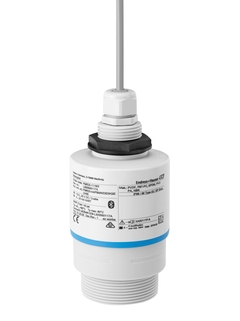

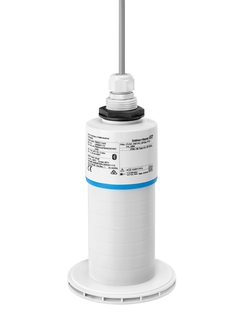

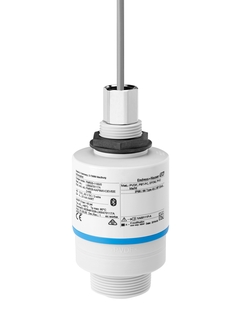

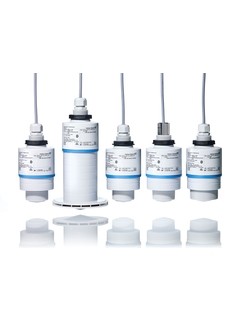

Micropilot FMR20
Medição de nível em líquidos para água e águas residuais, e utilidades em todas as indústrias
Micropilot FMR20 oferece medição contínua de nível e vazão sem contato (através da tabela de linearização) e é uma aplicação perfeita para a indústria de água e esgoto e utilidade em todas as indústrias. O comissionamento é possível através de HART ou sem fio através de aplicativo usando Bluetooth® ou display remoto. As curvas de sinal podem ser mostradas através de aplicativo em todos os smartphones/tablets habilitados para Bluetooth® (iOS, Android). Com o design compacto, graças ao chip único, o equipamento é ideal para aplicações de espaço limitado.
-
Benefícios

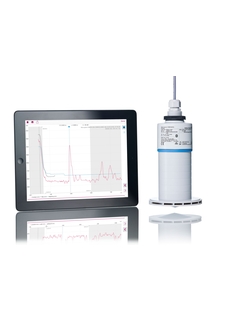

Radar sem contato com comissionamento através de HART ou sem fio através de aplicativo Bluetooth® ou com display remoto
Radar mais compacto devido ao design exclusivo de chips, oferecendo ajuste perfeito em aplicações de espaço limitado
Melhor radar na...
-
Campo de aplicação
Radar para medição contínua de nível e medição de vazão (com canais abertos ou por descargas, através de tabela de linearização) em líquidos. Para uso em tanques de armazenamento, bacias abertas, estações de bombeamento/elevação ou gerenciamento de esgoto.
Conexões de processo: Roscas, versões de flange
Temperatura do processo: -40 a +80°C (-40 a +176°F)
Temperatura do processo: -1 a +3bar (-14.5 a +43psi)
Faixas de medição máximas 10m (33pés), 20m (66pés)
Precisão: ±2mm (0,08")
Frequência da medição: 26GHz
...
Documentos / Manuais / Software
-
Micropilot FMR20
Technical Information
Free space radar
Technical Information (TI) -
Micropilot FMR20
Modbus RS485
Technical Information
Free space radar
Technical Information (TI) -
Micropilot FMR20
HART
Operating Instructions
Free space radar
Operating Instruction (BA) -
Micropilot FMR20
MODBUS RS485
Operating Instructions
Free space radar
Operating Instruction (BA) -
Micropilot FMR20
HART
Resumo das instruções de operação
Radar de onda livre
Short Instruction (KA)06/16Inglês -
Micropilot FMR20
Modbus RS485
Brief Operating Instructions
Free space radar
Short Instruction (KA)01/19Inglês -
Installation Instruction
Slip on flange
Micropilot
Mounting Instruction (EA) -
Slip on flange - Installation Instruction
Micropilot
Mounting Instruction (EA) -
Safety Instructions
Micropilot FMR20
4-20 mA HART ATEX: II 1 G Ex ia IIC T4 Ga, II 1/2 G Ex ia IIC T4 Ga/Gb IECEx: Ex ia IIC T4 Ga, Ex ia IIC T4 Ga/Gb SEV 16 ATEX 0122 X; IECEx SEV 16.0004 X
Ex Safety Instructions (XA) -
Micropilot FMR20
Ex ia IIC T4 Ga
Ex ia IIC T4 Ga/Gb
Instruções de segurança
Medição de nível de micro-ondas
Ex Safety Instructions (XA) -
Micropilot FMR20
Ex ia IIC T4 Ga
Ex ia IIC T4 Ga/Gb
Safety Instructions
Microwave Level Measurement
Ex Safety Instructions (XA) -
Micropilot FMR20
Control Drawing IS
Safety Instructions
Microwave Level Measurement
Ex Safety Instructions (XA) -
Micropilot FMR20
EAC:
0Ex ia IIC T4 Ga X
Ga/Gb Ex ia IIC T4 X
Safety Instructions
Run Time Measurement (TDR)
Ex Safety Instructions (XA) -
Guide de sélection de mesure de niveau radar à émission libre
Liquides, solides en vrac, stockage, process et mesure transactionnelle
Publications (PU)01/19fr -
Radar erreicht neue Dimensionen
Micropilot FMR10/FMR20 – innovativ und effizient
Innovations (IN)08/16Alemão -
Radar stapt in een nieuwe dimensie
Micropilot FMR10/FMR20 – innovatief en efficiënt
Innovations (IN)06/16Holandês -
Radar se dostává do nových dimenzí
Micropilot FMR10/FMR20 – inovativní a výkonný
Innovations (IN)06/16Tcheco -
Le radar entre dans une nouvelle dimension
Micropilot FMR10/FMR20 innovant et efficace
Innovations (IN)06/16fr -
Radar steps into new dimensions
Micropilot FMR10/ FMR20- innovative and efficient
Innovations (IN)06/16Inglês -
La tecnologia radar entra in una nuova dimensione.
Micropilot FMR10/FMR20 – innovativi ed efficienti.
Innovations (IN)06/16Italiano -
Radar steps into new dimensions
American version: Micropilot FMR10/ FMR20- innovative and efficient
Innovations (IN)06/16Inglês -
Micropilot FMR20
Füllstand-Messwertaufnehmer und Umformer ausgeführt als Kompaktgerät zur kontinuierlichen Füllstandmessung in Lagertanks, offenen Bassins, Pumpenschächten und Kanalsystemen. Unabhängig von wechselnden Medien, Temperaturänderungen, Gaspolstern und Dämpfen in Behältern.
Tender Text07/16Alemão -
DTM Single, Micropilot_FMR20_HART_FW_1_00_zz_Dev_Rev_01, 01.12.2017 (Level, Micropilot, 0x112C)
HART, DeviceCare Version: 1.04.00 FieldCare Version: 2.12.00
Device Type Manager (DTM)1.9.0.358Language neutral -
Pressebild PressEHM09
Endress+Hauser SE+Co. KG, Micropilot FMR20
Picture12/16Language neutral -
Micropilot FMR10/FMR20 Added Value
Movie IT 1920x1080 mp4
Animation09/16Italiano -
Micropilot FMR10/FMR20 Added Value
Movie DE 1920x1080 mp4
Animation08/16Alemão -
Micropilot FMR10/FMR20 Added Value
Movie ES 1920x1080 mp4
Animation08/16Espanhol -
Micropilot FMR10/FMR20 Added Value
Movie EN 1920x1080 mp4
Animation06/16Inglês -
113GHz Campaign
Micropilot 26GHz radar
Animation 1920x1080 mp4 FR
Video08/17fr -
113GHz Campaign
complete movie
Animation 1920x1080 mp4 FR
Video08/17fr -
Micropilot FMR10/FMR20 Commissioning
Animation TR mp4 1920x1080
Video08/17Turco -
Micropilot FMR10/FMR20 Commissioning
Animation DE mp4 1920x1080
Video08/16Alemão -
Micropilot FMR10/FMR20 Commissioning
Animation ES mp4 1920x1080
Video07/16Espanhol -
113GHz Campaign
Micropilot 26GHz radar
Animation 1920x1080 mp4 ES
Video06/17Espanhol -
Micropilot FMR10/FMR20 Commissioning
Animation EN mp4 1920x1080
Video06/16Inglês -
113GHz Campaign
Micropilot 26GHz radar
Animation 1920x1080 mp4 DE
Video04/17Alemão -
113GHz Campaign
complete movie
Animation 1920x1080 mp4 DE
Video04/17Alemão -
113GHz Campaign
Micropilot 26GHz radar
Animation 1920x1080 mp4 EN
Video03/17Inglês -
113GHz Campaign
complete movie
Animation 1920x1080 mp4 EN
Video03/17Inglês -
Micropilot
Código do Produto: FMR20- Número declaração: HE_00593_01.17 especificação do fabricante: RoHS
Manufacturer DeclarationChinês -
Micropilot
Código do Produto: FMR20- Número declaração: HE_00836_01.17 especificação do fabricante: RoHS
Manufacturer DeclarationChinês -
Micropilot
Código do Produto: FMR20- Número declaração: EC_00399_04.16
EU DeclarationAlemão , Inglês , fr -
Micropilot
Código do Produto: FMR20- Número declaração: EC_00400_04.16
EU DeclarationAlemão , Inglês , fr -
SYSTEM, Pumpenschutz, Nivotester FailSafe, Nivotester, Micropilot S, Micropilot, Liquipoint T, Liquipoint, Liquiphant T, Liquiphant S, Liquiphant M, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Levelflex, Floating Switch, Einstabsonde, Dreistabsonde, Doppelstabsonde
Código do Produto: FTL70-, FTL51H-, FTL51C-, FTL51-, FTL50H-, FTL50-, FTL375P-, FTL33-, FTL325P-, FTL325N-, FTL31-, FTL260-, FTI52-, FTI51-, FTL71-, FTL80-, FTL81-, FTL825-, FTL85-, FTS20-, FTW23-, FTW31-, FTW32-, FTW325-, FTW33-, FTW360-, NMR81-, NMR84-, 11362Z-, 11363Z-, 11371-, 11375Z-, 11961Z-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMR10-, FMR20-, FMR50-, FMR51-, FMR52-, FMR53-, FMR530-, FMR532-, FMR533-, FMR54-, FMR540-, FMR60-, FMR62-, FTC325- Região: Russia (Declaration of Conformity) Número da Certificação: RU D-DE.MO10.B.05531
MiscellaneousRusso -
Levelflex, Micropilot, Micropilot M, Micropilot S, SYSTEM
Código do Produto: NMR84-, NMR81-, FMR540-, FMR54-, FMR533-, FMR532-, FMR530-, FMR53-, FMR52-, FMR51-, FMR50-, FMR231-, FMR230-, FMR20-, FMR10-, FMP55-, FMP54-, FMP53-, FMP52-, FMP51-, FMP50- Região: Russia (TR CU) Agente Certificador: EAC Número da Certificação: TC № RU D-DE.AL32.B.07215
MiscellaneousRusso -
Micropilot, Micropilot M, Micropilot S, SYSTEM
Código do Produto: NMR84-, NMR81-, FMR540-, FMR54-, FMR533-, FMR532-, FMR530-, FMR53-, FMR52-, FMR51-, FMR50-, FMR231-, FMR230-, FMR20-, FMR10- Região: Russia (TR CU) Agente Certificador: EAC Número da Certificação: TС RU D-DE.MU62.B.02537
MiscellaneousRusso -
SYSTEM, Pumpenschutz, Nivotester FailSafe, Nivotester, Micropilot S, Micropilot, Liquipoint T, Liquiphant T, Liquiphant S, Liquiphant M, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Levelflex, Floating Switch
Código do Produto: FTL260-, FTL31-, FTL325N-, FTL325P-, FTL33-, FTL375P-, FTL50-, FTL50H-, FTL51-, FTL51C-, FTL51H-, FTL70-, FTL71-, FTL80-, FTL81-, FTL825-, FTL85-, FTS20-, FTW31-, FTW32-, FTW325-, FTW360-, NMR81-, NMR84-, FTI52-, FMI21-, FMI51-, FMI52-, FMP50-, FMP51-, FMP52-, FMP53-, FMP54-, FMP55-, FMR10-, FMR20-, FMR50-, FMR51-, FMR52-, FMR53-, FMR530-, FMR532-, FMR533-, FMR54-, FMR540-, FMR60-, FMR62-, FTC325-, FTI51- Região: Russia (Declaration of Conformity) Número da Certificação: RU D-DE.MO10.B.05528
MiscellaneousRusso -
Micropilot
Código do Produto: FMR20- Região: International (IECEx) Agente Certificador: SEV Proteção: Ex ia IIC T4 Ga, Ex ia IIC T4 Ga/Gb
Explosion ProtectionInglês -
Micropilot
Código do Produto: FMR20- Região: Russia (TR CU) Agente Certificador: EAC Proteção: Ex ia
Explosion ProtectionRusso -
Micropilot
Código do Produto: FMR20- Região: China Agente Certificador: NEPSI Proteção: Ex ia IIC T4 Ga, Ex ia IIC T4 Ga/Gb
Explosion ProtectionChinês -
Micropilot
Código do Produto: FMR20- Região: Brazil Agente Certificador: INMETRO Proteção: Ex ia IIC T4 Ga, Ex ia IIC T4 Ga/Gb
Explosion ProtectionPortuguês -
Micropilot
Código do Produto: FMR20- Região: Europe (ATEX) Agente Certificador: SEV Categoria: II 1/2 G, II 1 G Proteção: Ex ia IIC T4 Ga, Ex ia IIC T4 Ga/Gb
Explosion ProtectionInglês -
Micropilot
Código do Produto: FMR20- Região: Canada, USA
Explosion ProtectionInglês -
Micropilot
Código do Produto: FMR20-, FMR10- Região: USA Agente Certificador: FCC
Radio EquipmentInglês -
Micropilot
Código do Produto: FMR10-, FMR20- Região: USA Agente Certificador: FCC
Radio EquipmentJaponês -
Micropilot
Código do Produto: FMR10-, FMR20- Região: USA Agente Certificador: FCC
Radio EquipmentInglês -
Micropilot
Código do Produto: FMR20-, FMR10- Região: USA Agente Certificador: FCC
Radio EquipmentInglês -
Micropilot
Código do Produto: FMR20-, FMR10- Região: USA Agente Certificador: FCC
Radio EquipmentInglês -
Micropilot
Código do Produto: FMR20-, FMR10- Região: USA Agente Certificador: FCC
Radio EquipmentInglês -
Micropilot
Código do Produto: FMR10-, FMR20- Região: USA Agente Certificador: FCC
Radio EquipmentInglês -
Micropilot S, Liquiphant S, Levelflex, Micropilot, Liquiphant M, Minicap, Nivector, Prosonic M, Prosonic S, Prosonic T, Pumpenschutz, Solicap M, Solicap S, Soliphant M, Soliphant T, SYSTEM, Liquipoint T, Liquipoint, Liquiphant FailSafe, Liquiphant, Liquicap T, Liquicap M, Einstabsonde, Dreistabsonde, Doppelstabsonde
Código do Produto: FTL51-, FMP54-, FMP52-, FMR52-, FMR54-, FMP57-, FMP55-, FMP51-, FMR51-, FMR57-, FMP53-, FMR56-, FMP56-, FMR53-, FMR50-, FMP50-, FMU41-, FMU42-, FTL51H-, FTL50H-, FMU43-, FMU44-, FTL51C-, FTL70-, FMU40-, FMI52-, FTL50-, FTL71-, FTM51-, FTI52-, FMR532-, FTL81-, FMI51-, FMR533-, FTI51-, FTL85-, FTM52-, FTL33-, FTL31-, FTI77-, FTI56-, FTI55-, FTC968Z-, FTC262-, FTC260-, FTL80-, FTM20-, FTM21-, FTM50-, FTW23-, FTW31-, FTW32-, FTW33-, FTW360-, NMR84-, NMR81-, 11263-, 11362Z-, 11363Z-, 11375Z-, 11961Z-, FDU90-, FDU91-, FDU91F-, FDU92-, FDU95-, FDU96-, FDU93-, FMI21-, FMU30-, FMR540-, FMR530-, FMR10-, FMR20- Agente Certificador: TÜV
Pressure EquipmentAlemão , Inglês -
Micropilot
Código do Produto: FMR10-, FMR20- Região: China Número da Certificação: PAC 2017-L111
MetrologyChinês -
Micropilot
Código do Produto: FMR10-, FMR20- Região: Russia Agente Certificador: Rosstandart Número da Certificação: DE.C.29.004.A_65402
MetrologyRusso -
Micropilot, Micropilot S, SYSTEM
Código do Produto: NMR84-, NMR81-, FMR67-, FMR62-, FMR60-, FMR57-, FMR56-, FMR540-, FMR54-, FMR533-, FMR532-, FMR530-, FMR53-, FMR52-, FMR51-, FMR50-, FMR20-, FMR10- Região: Belarus Agente Certificador: BEL Número da Certificação: 10554
MetrologyRusso -
Micropilot
Código do Produto: FMR10-, FMR20- Região: Canada, USA
Ordinary Location Product SafetyInglês
Acessórios / peças sobressalentes
-
-
Order code 71325090
Flood.protect.tube DN40/G1 1/2" FMR10/20
Material: metallized PBT-PC. Suitable for 40mm/1-1/2" antenna with G1-1/2 front side connection. Usage: FMR10, FMR20.
-
Order code 71327051
Flooding protection tube DN80/3"FMR20
Material: metallized PBT-PC. Suitable for 80mm/3" antenna. Usage: FMR20.
-
Order code 52000598
Hexagon nut (SW70) G2, bk, PC
Usage: sensor 2", FMR10, FMR20, FMU30, FMU40/FMU41.
-
Order code 52014146
Mounting nut G1-1/2
Hexagon, SW60. Usage: Liquipoint T, Liquicap T, Prosonic M FMU40, Prosonic T FMU30, FMR10, FMR20.
-
Order code 71325079
-
Order code 52025686
Weather protect. cover FDU90/91,FMR10/20
Material: PVDF. Usage: FDU90/FDU91, FMR10, FMR20.
-
Order code 71162777
UNI slip on flange 3"/DN80/80, PP
Max 4bar abs/58psia, suitable for: NPS 3" Cl.150 / DN80 PN16 / 10K 80. Usage: FMR20, FMR50/FMR56, 80mm/3" horn, 3" 150lbs/DN80 PN16/10K 80.
-
Order code 71162778
UNI slip on flange 4"/DN100/100, PP
Max 4bar abs/58psia, suitable for: NPS 4" Cl.150 / DN100 PN16 / 10K 100. Usage: FMR20, FMR50/56, 80mm/3" horn, 4" 150lbs/DN100 PN16/10K 100.
-
Order code 71162780
UNI slip on flange 6"/DN150/150, PP
Max 4bar abs/58psia, suitable for: NPS 6" Cl.150 / DN150 PN16 / 10K 150. Usage: FMR50/56, 80mm/3" horn. 6" 150lbs/DN150 PN16/10K 150. Usage: FMR20.
-
Order code 71325087
-
Order code
Unit is not repairable.
-
