Especificações resumidas
-
Accuracy
0.3 %
-
Process temperature
-25 °C…+100 °C
(-13 °F....+185 °F) -
Pressure measuring range
+100 mbar…+40 bar
(+1.5 psi...+600 psi) -
Measuring cell
+100 mbar…+40 bar
(+1.5 psi...+600 psi)
Campo de aplicação

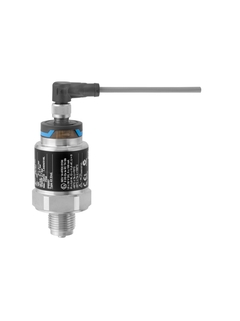

O Cerabar PMC21 é um transmissor de pressão muito compacto. Ele conta com um sensor capacitivo de cerâmica sem óleo e consegue medir a pressão absoluta ou manométrica de 100 mbar até 40 bar. Ele foi desenvolvido para resistir a condições desfavoráveis na indústria de processos com grau de proteção até IP68 e membrana Ceraphire altamente resistente à abrasão, bem como invólucro 316L de alta qualidade. Ele pode ser usado na maioria das áreas já que oferece certificações como certificados para áreas classificadas ou marítimas.
Transmissor de pressão com sensor capacitivo de cerâmica livre de óleo totalmente soldado para medir a pressão absoluta ou manométrica em gases ou líquidos.
Conexões de processo: Roscas
Temperatura de processo: -25 a +100°C (-13 a +212°F)
Pressão de processo: 100 mbar a +40 bar (1,5 a +600 psi)
Precisão: ±0,3% de span
Certificados internacionais de proteção contra explosão, aprovações marítimas, certificações marinhas, limpeza para aplicações de oxigênio
Benefícios
Instalação fácil e rápida e configuração dentro da fábrica devido o tamanho compacto e faixas de medição que podem ser personalizadas
Alta precisão de referência de 0,3% juntamente com alta estabilidade em longo prazo e repetibilidade garantem a alta qualidade do monitoramento do processo. Alta qualidade garantida por cobertura de teste 100% durante a produção
A alta disponibilidade do processo mesmo em ambinete de processo difícil é garantida devido a várias opções de limpeza e opções de conexão. Além disso, a versão IP68 está disponível
A necessidade de documentações e rastreabilidade, assim como a segurança na fábrica, podem ser suportadas pelo PMC21, já que ele garante a conformidade a diversas certificações de áreas classificadas e marítimas, e apresenta certificados de material EN10204 3.1 opcionais
