Especificações resumidas
-
Max. measurement error
Mass flow (liquid): ±0.10 % (standard), 0.05 % (option)
Volume flow (liquid): ±0.10 %
Mass flow (gas): ±0.35 %
Density (liquid): ±0.0005 g/cm³ -
Measuring range
0 to 4100 t/h (0 to 4520 tn. sh./h)
-
Medium temperature range
–50 to +180 °C (–58 to +356 °F)
-
Max. process pressure
PN 100, Class 600
-
Wetted materials
Measuring tube: 1.4404 (316/316L)
Connection: 1.4404 (316/316L)
Campo de aplicação

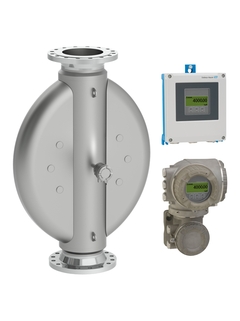

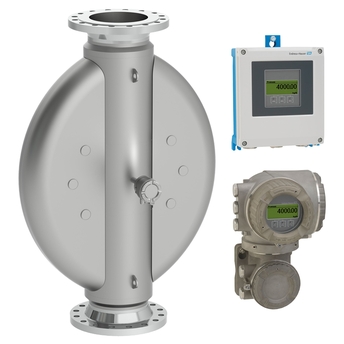

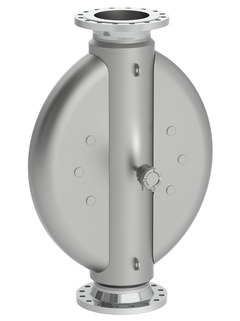

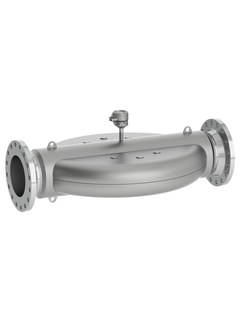

The patented four-tube Promass X provides premium accuracy (0.05 %) for highest capacity and offers an outstanding performance in on- and offshore applications in the oil and gas industry. With is innovative remote transmitter Promass X 500 maximizes installation flexibility and operational safety in demanding environments. Heartbeat Technology enables measurement reliability and compliant verification.
Measuring principle operates independently of physical fluid properties such as viscosity or density
For highest flow rates and outstanding performance in on/offshore applications in the oil and gas industry
Device properties
Nominal diameter: DN 300 to 400 (12 to 16")
Four-tube system with low pressure drop
Complete exterior design made of 1.4435 (316L)
Remote version with up to 4 I/Os
Backlit display with touch control and WLAN access
Standard cable between sensor and transmitter
Benefícios
-
Increased profit – single installation point providing premium accuracy for large quantities
-
Fewer process measuring points – multivariable measurement (flow, density, temperature)
-
Space-saving installation – no in-/outlet run needs
-
Full access to process and diagnostic information – numerous, freely combinable I/Os and Ethernet
-
Reduced complexity and variety – freely configurable I/O functionality
-
Integrated verification – Heartbeat Technology
Vídeos
Versão Xpert
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
Versões FLEX | Excelência técnica | Simplicidade |
---|---|---|
Versão Fundamental Atende suas necessidades básicas de medição |
Excelência técnica
|
Simplicidade
|
Versão Lean Lida com seus principais processos facilmente |
Excelência técnica
|
Simplicidade
|
Seleção Extended Otimiza seus processos com tecnologias inovadoras |
Excelência técnica
|
Simplicidade
|
Versão Xpert Controla suas aplicações mais difíceis |
Excelência técnica
|
Simplicidade
Variável |
Predecessor
-
-
Informações Técnicas (TI)
Proline Promass X 500
Medidor de vazão Coriolis
EN PT 01/11/202429/03/202401/08/202216/09/201915/07/2019Idioma:
Português
Versão:
01/08/2022
Tamanho do arquivo:
11.1 MB
Nome do arquivo:
TI01289DPT_0722-00.pdf
-
-
-
Instruções de Operação (BA)
BA Proline Promass X 500 PROFINET
Coriolis flowmeter
EN PT 01/11/202416/09/201915/07/201902/10/2017Idioma:
Inglês
Versão:
01/11/2024
Tamanho do arquivo:
11.4 MB
Nome do arquivo:
BA01768DEN_0424-00.pdf
-
-
-
Instruções de Operação (BA)
BA Proline Promass X 500
Medidor de vazão Coriolis
HARTEN PT 01/11/202401/08/202201/09/201902/10/201701/08/2016Idioma:
Português
Versão:
01/08/2022
Tamanho do arquivo:
9.9 MB
Nome do arquivo:
BA01536DPT_0422-00.pdf
-
-
-
Instruções de Operação (BA)
BA Proline Promass X 500
Medidor de vazão Coriolis
Modbus RS485EN PT 01/11/202401/08/202201/09/201901/12/201802/10/2017Idioma:
Português
Versão:
01/08/2022
Tamanho do arquivo:
9.3 MB
Nome do arquivo:
BA01547DPT_0522-00.pdf
-
-
-
Instruções de Operação (BA)
BA Proline Promass X 500 FOUNDATION Fieldbus
Coriolis flowmeter
EN PT 01/11/202401/11/2016Idioma:
Inglês
Versão:
01/11/2024
Tamanho do arquivo:
8.3 MB
Nome do arquivo:
BA01569DEN_0224-00.pdf
-
-
-
Instruções de Operação (BA)
BA Proline Promass X 500
Medidor de vazão Coriolis
PROFINET com Ethernet-APLEN PT 01/11/202408/01/2024Idioma:
Português
Versão:
08/01/2024
Tamanho do arquivo:
9.7 MB
Nome do arquivo:
BA02131DPT_0122-00.pdf
-
-
-
Instruções de Operação (BA)
BA Proline Promass X 500 PROFIBUS PA
Coriolis flowmeter
EN PT 01/11/202401/11/201801/08/2016Idioma:
Inglês
Versão:
01/11/2024
Tamanho do arquivo:
8.5 MB
Nome do arquivo:
BA01558DEN_0324-00.pdf
-
-
-
Instruções de Operação (BA)
BA Proline Promass X 500 PROFIBUS DP
Coriolis flowmeter
EN PT 01/11/202401/06/2018Idioma:
Inglês
Versão:
01/11/2024
Tamanho do arquivo:
8.2 MB
Nome do arquivo:
BA01880DEN_0224-00.pdf
-
-
-
Instruções de Operação (BA)
BA Proline Promass X 500 EtherNet/IP
Coriolis flowmeter
EN PT 01/11/202402/10/2017Idioma:
Inglês
Versão:
01/11/2024
Tamanho do arquivo:
9.8 MB
Nome do arquivo:
BA01757DEN_0224-00.pdf
-
-
-
Parâmetro do Equipamento (GP)
GP Proline Promass 500
Coriolis flowmeter
PROFINET over Ethernet-APLEN PT 17/05/202408/01/2024Idioma:
Inglês
Versão:
17/05/2024
Tamanho do arquivo:
3.3 MB
Nome do arquivo:
GP01173DEN_0224-00.pdf
-
