Especificações resumidas
-
Process temperature
-50 °C...+150 °C
(-58 °F...+302 °F) -
Process pressure / max. overpressure limit
Vacuum...64 bar
(Vacuum...928 psi) -
Min. density of medium
0.5g/cm³(0.4g/cm³ option)
Campo de aplicação

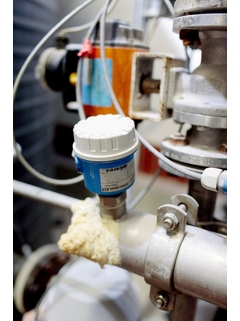

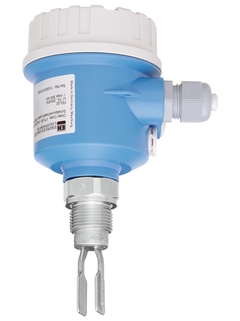

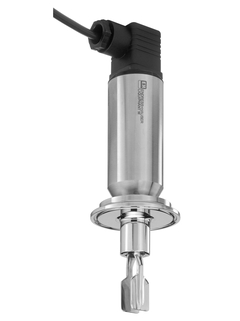

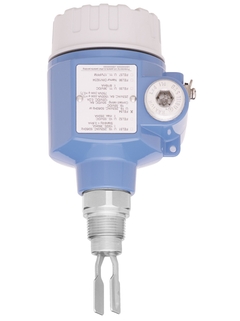

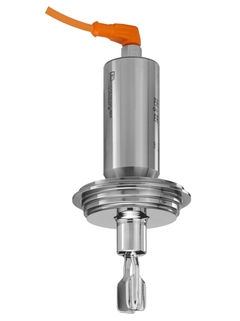

Liquiphant FTL50 is a point level switch for use in hazardous areas with all international certificates. Useable in all industries. FTL50 offers functional safety SIL2/SIL3. With the second line of defense the highest degree of safety and availability of the device can be guaranteed. Reliable measurement values, not affected by: changing media properties, flow, turbulences, gas bubbles, foam, vibrations or build-up.
Point level switch for all liquids.
Process connections: Threads, flanges and hygienic process connection (Tri-Clamp)
Temperature: -50 to +150°C (-58 to +302°F)
Pressure: -1 to +64bar (-14.5 to +928psi)
Sensor material: 316L, Alloy
International explosion protection certificates, overfill protection WHG, SIL, marine approvals
Benefícios
Use in safety systems requiring functional safety to SIL2/SIL3 in accordance with
IEC 61508/IEC 61511-1International explosion protection certificates and overfill protection certificate (WHG)
No calibration required, easy to start up
No mechanically moving parts: no maintenance, no wear, long operating life.
Monitoring of fork for damage: guaranteed functionSecond line of defense to protect the environment
Variety of standardized process connections for all applications
Stainless steel (316L) and high-corrosion resistant sensor material (Alloy)
Vídeos
Seleção Extended
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
| Versões FLEX | Excelência técnica | Simplicidade |
|---|---|---|
Versão Fundamental Atende suas necessidades básicas de medição |
Excelência técnica
|
Simplicidade
|
Versão Lean Lida com seus principais processos facilmente |
Excelência técnica
|
Simplicidade
|
Seleção Extended Otimiza seus processos com tecnologias inovadoras |
Excelência técnica
|
Simplicidade
|
Versão Xpert Controla suas aplicações mais difíceis |
Excelência técnica
|
Simplicidade
Variável |
Loading alternative products
Predecessor
Histórias de sucesso
Mais baixados
-
-
Informações Técnicas (TI)
Liquiphant M FTL50, FTL51, FTL50H, FTL51H Technical Information
Versão em inglês - 01/2020
Point level switch for all kinds of liquids
EN PT 10/01/202009/10/201730/11/201607/05/201504/04/2012Idioma:
Inglês
Versão:
10/01/2020
Tamanho do arquivo:
2.7 MB
Nome do arquivo:
TI00328FEN_1820.pdf
-
-
-
Instruções de Operação (BA)
Liquiphant M/S FTL50, FTL51, FTL50H, FTL51H, FTL51C, FTL70, FTL71 Electronic insert FEL50A PA
Versão em inglês - 08/2004
Vibration Limit Switch Level limit switch for all liquids. Suitable for use in hazardous areas, food and pharmaceuticals
EN PT 10/08/2004Idioma:
Inglês
Versão:
10/08/2004
Tamanho do arquivo:
836 KB
Nome do arquivo:
BA141FEN.pdf
-
202 documentos
-
-
Informações Técnicas (TI)
TI Weld-in adapter, process adapter and flanges
Level, pressure and temperature measurement
EN PT 04/04/202425/03/202415/09/202328/10/202130/07/2021Idioma:
Português
Versão:
04/04/2024
Tamanho do arquivo:
1.2 MB
Nome do arquivo:
TI00426FPT_2524.pdf
-
-
-
Informações Técnicas (TI)
Liquiphant M FTL50, FTL51, FTL50H, FTL51H Technical Information
Point level switch for all kinds of liquids
EN PT 10/01/202009/10/201730/11/201607/05/201504/04/2012Idioma:
Inglês
Versão:
10/01/2020
Tamanho do arquivo:
2.7 MB
Nome do arquivo:
TI00328FEN_1820.pdf
-
-
-
Informações Técnicas (TI)
Liquiphant M FTL51C Technical Information
Point level switch for all kinds of liquids
with high corrosion-resistant coatingEN PT 31/08/201813/02/201719/05/201029/11/2007Idioma:
Inglês
Versão:
31/08/2018
Tamanho do arquivo:
2 MB
Nome do arquivo:
TI00347FEN_1418.pdf
-
-
-
Informações Técnicas (TI)
Technical Information Liquiphant M Density and Density Computer FML621
Density computer for liquids
Also for use in hazardous areasEN PT 08/10/201212/02/200929/11/2007Idioma:
Inglês
Versão:
08/10/2012
Tamanho do arquivo:
800.4 KB
Nome do arquivo:
TI00420FEN_1312.pdf
-
-
-
Instruções de Operação (BA)
Liquiphant M/S FTL50, FTL51, FTL50H, FTL51H, FTL51C, FTL70, FTL71 Electronic insert FEL50A PA
Vibration Limit Switch
Level limit switch for all liquids.
Suitable for use in hazardous areas, food and pharmaceuticalsEN PT 10/08/2004Idioma:
Inglês
Versão:
10/08/2004
Tamanho do arquivo:
836 KB
Nome do arquivo:
BA141FEN.pdf
-
-
-
Instruções curtas (KA)
FTL5x - sealing set
FTL5x - sealing set
EN PT 03/05/2021Idioma:
Inglês
Versão:
03/05/2021
Tamanho do arquivo:
63.3 KB
Nome do arquivo:
KA00609F_A2.pdf
-
-
-
Instruções curtas (KA)
Bedienungsanleitung/ Operating Instuction Liquiphant.
Sliding Sleeve
EN PT 01/05/200801/11/1998Idioma:
Inglês
Versão:
01/05/2008
Tamanho do arquivo:
314.8 KB
Nome do arquivo:
KA100fa6_0308.pdf
-
-
-
Instruções curtas (KA)
liquiphant M FTL 50, FTL 51
Liquiphant M FTL 50/51 foi desenvolvido para detecção do nível de
fluídosEN PT 20/01/201729/06/201618/04/200601/04/2006Idioma:
Português
Versão:
01/04/2006
Tamanho do arquivo:
1.7 MB
Nome do arquivo:
KA143F38pt0105.pdf
-
-
-
Instruções curtas (KA)
Liquiphant M FTL50-########7#, FTL51-########7#, Operating Instructions
Point level switch for all liquids.
Suitable for use in hazardous areas, food and pharmaceuticals
With Aluminium HousingEN PT 20/01/201729/06/201631/07/201018/04/200606/07/2004Idioma:
Inglês
Versão:
20/01/2017
Tamanho do arquivo:
1.8 MB
Nome do arquivo:
KA00163FA6_1417.pdf
-
-
-
Instruções curtas (KA)
Liquiphant M Density FTL50, FTL51 Operating Instructions
Liquiphant M for density and concentration calculation
EN PT 29/06/201615/11/2007Idioma:
Inglês
Versão:
29/06/2016
Tamanho do arquivo:
999.4 KB
Nome do arquivo:
KA00284FA6_1316.pdf
-
Buscar peças de reposição pelo número no desenho
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Cover F13 Ex Alu, gasket
-
Cover
Número do desenhoCódigo de pedido2052002698 -
-
Cover F17 Alu, gasket
-
Cover
Número do desenhoCódigo de pedido2052002699 -
-
Cover T13 Alu, gasket EPDM
-
Cover
Número do desenhoCódigo de pedido2052006903 -
-
Cover T13 "Terminal" Alu, gasket EPDM
-
Cover
Número do desenhoCódigo de pedido2552007103 -
-
Cover F16 grey, PBTP, gasket
-
Cover
Número do desenhoCódigo de pedido2052025606 -
-
Cover F16 transparent, gasket
-
Cover
Número do desenhoCódigo de pedido2052025790 -
-
Cover F15 316L, gasket
-
Cover
Número do desenhoCódigo de pedido2052027000 -
-
Cover F15 316L, sight glass, gasket
-
Cover
Número do desenhoCódigo de pedido2052027002 -
-
Cover F15, sight glass PC, 316L, gasket
-
Cover
Número do desenhoCódigo de pedido2052028207 -
-
Cover F27 316L, gasket EPDM
-
Cover
Número do desenhoCódigo de pedido2071114754 -
-
Adapter set housing/electronics FTL5x/7x
-
Electronic
Número do desenhoCódigo de pedido1252004236 -
-
O-ring 71.0x3.55 EPDM, 5 pieces
-
Sealing
Número do desenhoCódigo de pedido2152004137 -
-
Sealing set EPDM,cover F13/17/18/27,5pc
-
Sealing
Número do desenhoCódigo de pedido2152004277 -
-
Sealing set EPDM 73.0x3.0, 10 pieces
-
Sealing
Número do desenhoCódigo de pedido2152008495 -
-
Gasket 67.5x2.9x1.5 VMQ/PTFE, 5 pieces
-
Sealing
Número do desenhoCódigo de pedido2152028179 -
-
Sealing set FVQM, cover F27, 5 pc.
-
Sealing
Número do desenhoCódigo de pedido2171114756 -
-
Cable entry G1/2, gasket
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1552002447 -
-
Cable entry NPT1/2, gasket
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1552002448 -
-
Cable entry Pg13.5, gasket
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1552002450 -
-
Adapter set cable entry NPT1/2
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1552004133 -
-
Adapter set cable gland M20
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1552004134 -
-
Adapter set cable entry G1/2
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1552004135 -
-
Adapter set cable gland Pg13.5
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1552004136 -
-
Cable gland M20, gasket
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1552004278 -
-
Cable gland M20 Metal F15, gasket
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1571185029 -
-
Plug conn. ISO4400 3-pole, NPTF1/2, PE
-
further parts
Código de pedido516734-1000 -
-
Plug conn. ISO4400 DIN43650 3+PE Pg11
-
further parts
Código de pedido516734-2000 -
-
Cable 4x0.75, case 5080 FlSt
-
further parts
Código de pedido938313-1000 -
-
Electronics FEL51 19-253VAC
-
Electronic
Número do desenhoCódigo de pedido3052002304 -
-
Electronics FEL52 10-55VDC-PNP
-
Electronic
Número do desenhoCódigo de pedido3052002305 -
-
Electronics FEL54 relays DPDT
-
Electronic
Número do desenhoCódigo de pedido3052002306 -
-
Electronics FEL55 11-36VDC
-
Electronic
Número do desenhoCódigo de pedido3052002307 -
-
Electronics FEL56 NAMUR
-
Electronic
Número do desenhoCódigo de pedido3052002308 -
-
Electronics FEL57 PFM
-
Electronic
Número do desenhoCódigo de pedido3052002309 -
-
Electronics FEL58 NAMUR
-
Electronic
Número do desenhoCódigo de pedido3052006454 -
-
Electronics FEL50D Density/Concentration
-
Electronic
Número do desenhoCódigo de pedido3071027201 -
-
Electronics FEL50A,PA,HW02.00,SW01.03.00
-
Electronic
Número do desenhoCódigo de pedido3071074953 -
-
Lubricant "SYNTHESO GLEP1" (tube a 8g)
-
further parts
Código de pedido52005977 -
-
Modification name plate, non Ex
-
further parts
Código de pedido71067434 -
-
Sealing ring G3/4, 27x32, FA, 5 pcs.
-
Sealing
Número do desenhoCódigo de pedido5771185027 -
-
Sealing ring G1, 33x39 FA, 5 pcs.
-
Sealing
Número do desenhoCódigo de pedido5752014048 -
-
O-ring 21.89x2.62 VMQ, FDA, 5 pcs.
-
further parts
Código de pedido52014473 -
-
O-ring 21.89x2.62 VMQ, FDA, USP, 3pcs.
-
further parts
Código de pedido71086100 -
-
O-ring 21.89x2.62 EPDM, FDA, USP, 3 pcs.
-
further parts
Código de pedido71140670 -
-
O-ring 28.17x3.53 VMQ, FDA, 5 pcs.
-
further parts
Código de pedido52014472 -
-
O-ring 28.17x3.53 VMQ, FDA, USP, 3 pcs.
-
further parts
Código de pedido71086102 -
-
O-ring 28.17x3.53 EPDM, FDA, USP, 3 pcs.
-
further parts
Código de pedido71140668 -
-
Profile gasket 29x36x3.7, FDA, 5 pcs.
-
further parts
Código de pedido52014424 -
-
Profile gasket 29x36x3.7, FDA, USP, 5pcs
-
further parts
Código de pedido71075662 -
-
M12-female plug connec., 100deg,5m cable
Código de pedido52010285 -
Cable 4x0,34, box M12, 316L, 90o, L=5m
Código de pedido52024216 -
Protection cover F16 housing
Código de pedido71127760 -
Weather protection cover F13/F17/F18/F27
Código de pedido71040497 -
Weld-in adapter G3/4, d=55, 316L
Código de pedido52001052 -
Weld-in adapter G3/4, 316L, 3.1
Código de pedido52011897 -
Weld-in adapter G1, d=60, 316L
Código de pedido52001051 -
Weld-in adapter G1, adjustable, 316L
Código de pedido52001221 -
Weld-in adapter G1, d=60, 316L, 3.1
Código de pedido52011896 -
Weld-in adapter G1, adjustable,316L, 3.1
Código de pedido52011898 -
Weld-in adapter G1, d=53, 316L, 3.1
Código de pedido71093129 -
Weld-in adapter G1, d=53, 316L
Código de pedido71258358 -
Test magnet
Código de pedido71267011 -
Fork protection screwed
Código de pedido71639787 -
Fork protection screwed and slitted
Código de pedido71639788
3 products & bundles
3 produtos
Geralmente são fornecidos juntos
Acessórios
Produtos relacionados
