©Endress+Hauser
Characteristic / Application

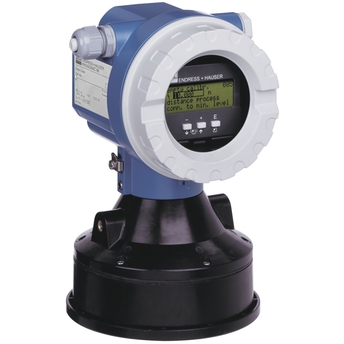

Compact ultrasonic transmitter
Supply / Communication
4-wire (HART), PROFIBUS PA, FOUNDATION Fieldbus
Accuracy
+/- 4 mm or +/- 0.2 %of set measuring range
Ambient temperature
-40 °C ... 80 °C (-40 °F ... 176 °F)
Process temperature
-40 °C ... 80 °C (-40 °F ... 176 °F)
Process pressure / max. overpressure limit
0.7 bar ... 2.5 bar abs (10 psi ... 36 psi)
Main wetted parts
Unsaturated Polyester, 316 Ti
Tamanho do tanque / aplicação
Tamanho do tanque / aplicação
Max. measurement distance
Max. measurement distance
Communication
4 ... 20 mA HART PROFIBUS PA FOUNDATION Fieldbus
Certificates / Approvals
ATEX, FM, CSA, IEC, INMETRO, NEPSI
Characteristic / Application

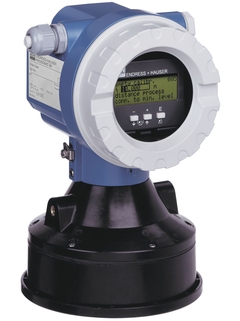

Compact ultrasonic transmitter
Supply / Communication
4-wire (HART), PROFIBUS PA, FOUNDATION Fieldbus
Accuracy
+/- 4 mm or +/- 0.2 %of set measuring range 1)
Ambient temperature
-40 °C ... 80 °C (-40 °F ... 176 °F)
Process temperature
-40 °C ... 80 °C (-40 °F ... 176 °F)
Process pressure / max. overpressure limit
0.7 bar ... 2.5 bar abs (10 psi ... 36 psi)
Main wetted parts
unsaturated polyester, 316 Ti
Max. measurement distance
Communication
4 ... 20 mA HART PROFIBUS PA FOUNDATION Fieldbus
Certificates / Approvals
ATEX, FM, CSA, IEC, INMETRO, NEPSI
Application limits
Take notice of range diagram
Mais baixados
Device Type Manager (DTM) - Prosonic 4x - HART
Language neutral - 05/2023
Endress+Hauser, DeviceCare, 1.07.06
Endress+Hauser, Field Xpert - SMT70, 1.07.00
Endress+Hauser, FieldCare, 2.17.00
Yoko
gawa, Plant Resource Manager, R3.11
Idioma:
Language neutral
Versão:
11/05/2023
Tamanho do arquivo:
229.3 MB
Nome do arquivo:
EH_Prosonic_M_FMU_4x_V4_xx.zip
Device Type Manager (DTM) - Prosonic 4x - HART
Language neutral - 05/2023
Endress+Hauser, DeviceCare, 1.07.06
Endress+Hauser, Field Xpert - SMT70, 1.07.00
Endress+Hauser, FieldCare, 2.17.00
Idioma:
Language neutral
Versão:
11/05/2023
Tamanho do arquivo:
229.2 MB
Nome do arquivo:
EH_Prosonic_M_FMU_4x_V2_00.zip
85 documentos
Prosonic M FMU40/41/42/43/44
Technical Information
Ultrasonic Level Measurement Compact transmitters for non-contact level measurement of fluids, pastes and coarse bulk materials
EN
PT
Búlgaro Tcheco Alemão Espanhol French Italiano Japonês Polonês Russo Chinês
19/12/2014
26/06/2014
16/01/2013
04/04/2012
31/03/2011
Idioma:
Inglês
Versão:
19/12/2014
Tamanho do arquivo:
3.1 MB
Nome do arquivo:
TI00365FEN_1714.pdf
TI Weld-in adapter, process adapter and flanges
Level, pressure and temperature measurement
EN
PT
Alemão Espanhol French Italiano Japonês Polonês Russo Chinês
06/12/2024
04/04/2024
25/03/2024
15/09/2023
28/10/2021
Idioma:
Português
Versão:
06/12/2024
Tamanho do arquivo:
3 MB
Nome do arquivo:
TI00426FPT_2624.pdf
Prosonic M FMU40/41/42/43/44
Compact transmitters for non-contact level measurements of fluids, pastes and coarse bulk materials
EN
PT
Alemão
02/04/2012
27/02/2009
30/05/2008
03/05/2007
13/04/2005
Idioma:
Inglês
Versão:
02/04/2012
Tamanho do arquivo:
3.7 MB
Nome do arquivo:
BA00239FEN_1312.pdf
Prosonic M FMU 40/41/42/43
4-20mA HART, PA, FF
Descrição das funções do instrumento
com HART, PROFIBUS-PA e Foundation Fieldbus Medição ultrassônica de nível
EN
PT
Búlgaro Alemão Espanhol Finlandês French Italiano Japonês Holandês Polonês Russo
02/04/2012
01/09/2007
20/07/2006
14/02/2004
01/01/2002
Idioma:
Português
Versão:
14/02/2004
Tamanho do arquivo:
3.6 MB
Nome do arquivo:
BA240F38pt0206.PDF
Prosonic M FMU40/41/42/43/44
Compact transmitters for non-contact level measurements of fluids, pastes and coarse bulk materials
EN
PT
Alemão French
04/04/2012
27/02/2009
03/05/2007
07/08/2006
17/07/2006
Idioma:
Inglês
Versão:
04/04/2012
Tamanho do arquivo:
3.2 MB
Nome do arquivo:
BA00238FEN_1312.pdf
Prosonic M FMU 40/41/42/43
4-20 mA HART
Instruçcoes de Operacao
Medidçor Ultrassôonico de Nivelç
EN
PT
Tcheco Alemão Espanhol French Húngaro Italiano Japonês Polonês Russo Chinês
02/04/2012
01/01/2009
30/04/2007
07/08/2006
01/07/2006
Idioma:
Português
Versão:
14/04/2003
Tamanho do arquivo:
2.5 MB
Nome do arquivo:
BA237F38pt0302.pdf
FMU4x - Exchange of housing T12
Prosonic M FMU4x - Exchange of housing T12
Idioma:
Inglês
Versão:
16/04/2021
Tamanho do arquivo:
266.7 KB
Nome do arquivo:
KA00570F00_A2.pdf
FMU43 - Exchange of sensor
FMU43 - Exchange of sensor
Idioma:
Inglês
Versão:
20/04/2021
Tamanho do arquivo:
286.9 KB
Nome do arquivo:
KA00584F_A2.pdf
Screw set for Micropilot II/M, Levelflex M, Prosonic M
Screw set for Micropilot II/M, Levelflex M, Prosonic M
Idioma:
Inglês
Versão:
15/04/2021
Tamanho do arquivo:
532.2 KB
Nome do arquivo:
KA00512F00_A2.pdf
Micropilot M, Leveflex M, Prosonic M - Modification of F12 housing (2
wire) for
connection of FHX40
Micropilot M, Leveflex M, Prosonic M - Modification of F12 housing (2 wire) for connection of FHX40
Idioma:
Inglês
Versão:
20/04/2021
Tamanho do arquivo:
188.7 KB
Nome do arquivo:
KA00594F_A2.pdf
Buscar peças de reposição pelo número no desenho
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
Código de pedido
52020763
Set of screws housing F12/T12/F23
Número do desenho
Código de pedido
12
535720-9020
Número do desenho
Código de pedido
65
52010526
Cover F12/T12 Alu, window, gasket
Número do desenho
Código de pedido
20
52005936
Cover F12/T12 Alu, coated, gasket
Número do desenho
Código de pedido
20
517391-0011
Cover terminal compartment F12/F23
Número do desenho
Código de pedido
11
52006026
Cover terminal compartment F12/F23,FHX40
Número do desenho
Código de pedido
11
52019062
O-ring 113.9x3.63 EPDM, 5 pieces
Código de pedido
71092209
Terminal module 4-pole, PA, FF
Número do desenho
Código de pedido
35
52012156
Power supply 10.5-32VDC (housing F12)
Número do desenho
Código de pedido
35
52013304
Power supply 90-250VAC (F12), Ex only
Número do desenho
Código de pedido
35
52013305
Power supply 90-250VAC (F12) v2, Non-Ex
Número do desenho
Código de pedido
35
71396869
Power supply CSA, 10.5-32VDC (housg F12)
Número do desenho
Código de pedido
35
52015585
Power supply CSA, 90-250VAC (housg F12)
Número do desenho
Código de pedido
35
52015586
Electronics FMU4x, Ex, 4-wire, HART,v4.0
Número do desenho
Código de pedido
30
71025602
Electronics FMU4x, Ex, PA, v4.0_2
Número do desenho
Código de pedido
30
71344233
Electronics FMU4x, Ex, FF, v4.02.2
Número do desenho
Código de pedido
30
71462298
Número do desenho
Código de pedido
40
52026443
Número do desenho
Código de pedido
40
71386715
Número do desenho
Código de pedido
50
52013543
Nameplate Prosonic M, modification
Código de pedido
52010545
Código de pedido
52016334
Código de pedido
942666-0000
Código de pedido
71020502
Código de pedido
71020503
Código de pedido
71020504
Adapterk. FMR2xx,FMx4x,PMx7x,FMD7x,FMG60
Código de pedido
71000221
Protective cover for housing T12/F12, SS
Código de pedido
543199-0001
Código de pedido
71007843
Mounting bracket FHX40 1" / 2" pipe
Código de pedido
52013874
Código de pedido
71452327
Código de pedido
71452326
Wall bracket for sensor support, 316L
Código de pedido
71452323
Install. bracket 250x400x120 G1-1/2,316L
Código de pedido
71452324
Install. bracket 250x400x120 G2, 316L
Código de pedido
71452325
