Especificações resumidas
-
Comprimento de onda do laser
532 nm
-
Cobertura espectral
150-3425 cm-1 (532 nm)
Campo de aplicação

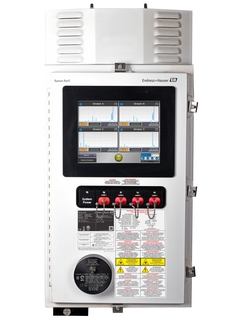

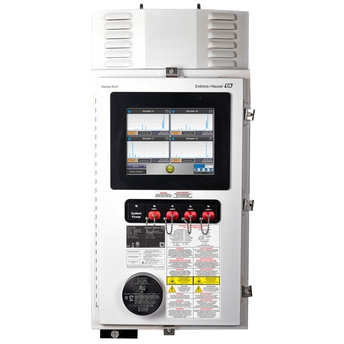

The Raman Rxn5 process analyzer is an industry-leading, turn-key, laser-based analyzer powered by Kaiser Raman technology. It provides quantitative chemical composition measurements using Raman spectroscopy. The design of the Raman Rxn5 incorporates customer requirements for serviceability and hazard-area certification, provides a compact footprint, and minimizes utilities consumption. The high optical efficiency of the analyzer makes it ideal for typical gas-phase sample measurements.
Process measurement points:
Steam methane reformers
Gasifiers (coal, petcoke, waste, biomass)
Shift converters
Hydrotreaters
Hydrocrackers
CO2 removal
Finished product synthesis loops
Typical industries:
Hydrogen production/purity, HyCO, Hydrogen recycle,
Methanol production
Ammonia production
Gas turbine fuel feed
Synthetic natural gal/IGCC power plants
Benefícios
Non-destructive analysis of gases, including homonuclear diatomics (H2, N2, O2)
Compact, smaller than most wall-mount gas chromatographs (GCs)
Can replace up to four traditional analyzers with a single base unit and four probes
Rugged with minimal utility requirements, no sample transport, and no consumables (columns, valves, gases, pumps)
Minimal analyzer technician time with maximum technician safety (no toxic gases are transported to the analyzer)
Measures four streams simultaneously for faster multi-channel results
-20 to +50 °C operating environment
Seleção Extended
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
| Versões FLEX | Excelência técnica | Simplicidade |
|---|---|---|
Versão Fundamental Atende suas necessidades básicas de medição |
Excelência técnica
|
Simplicidade
|
Versão Lean Lida com seus principais processos facilmente |
Excelência técnica
|
Simplicidade
|
Seleção Extended Otimiza seus processos com tecnologias inovadoras |
Excelência técnica
|
Simplicidade
|
Versão Xpert Controla suas aplicações mais difíceis |
Excelência técnica
|
Simplicidade
Variável |
Loading alternative products
Predecessor
Histórias de sucesso
Também pode ter interessar
-
-
Informações Técnicas (TI)
Informações técnicas do Raman Rxn5
Design e especificações do sistema para o analisador
Raman Rxn5 - com tecnologia Kaiser RamanEN PT 27/02/202528/10/202421/11/202331/12/2020Idioma:
Português
Versão:
28/10/2024
Tamanho do arquivo:
1.3 MB
Nome do arquivo:
TI01646CPT_0222.pdf
-
-
-
Instruções de Operação (BA)
Raman RunTime v6.6 Operating Instructions
Commissioning, operation, and maintenance details
for Raman RunTime v6.6 softwareEN PT 27/03/202516/11/202316/11/202230/06/202231/12/2020Idioma:
Inglês
Versão:
27/03/2025
Tamanho do arquivo:
6.8 MB
Nome do arquivo:
BA02180CEN_0525.pdf
-
-
-
Instruções de Operação (BA)
Raman Rxn5 Instruções de operação
Detalhes para comissionamento, operação e manutenção
do analisador Raman Rxn5 - com tecnologia Kaiser RamanEN PT 17/03/202521/02/202516/01/202504/11/202421/11/2023Idioma:
Português
Versão:
21/02/2025
Tamanho do arquivo:
4.6 MB
Nome do arquivo:
BA02179CPT_0425.pdf
-
-
-
Instruções curtas (KA)
Resumo das instruções de operação do Raman Rxn5
Guia de início rápido para o analisador Raman Rxn5 -
com tecnologia Kaiser RamanEN PT 13/03/202527/02/202516/01/202502/12/202421/11/2023Idioma:
Português
Versão:
27/02/2025
Tamanho do arquivo:
2.1 MB
Nome do arquivo:
KA01554CPT_0325.pdf
-
-
-
Instruções de Instalação (EA)
LNG analyzer performance verification kit Installation Instructions
Instructions for use of the LNG analyzer performance verification kit
EN PT 30/03/2023Idioma:
Inglês
Versão:
30/03/2023
Tamanho do arquivo:
442.7 KB
Nome do arquivo:
EA01470CEN_0123.pdf
-
-
-
Instruções de Segurança Ex (XA)
Instruções de segurança, Raman Rxn5
Certificações para áreas classificadas e instruções de instalação
para o analisador Raman Rxn5 - com tecnologia Raman
desenvolvida pela KaiserEN PT 27/02/202520/02/202513/01/202518/11/202407/12/2023Idioma:
Português
Versão:
20/02/2025
Tamanho do arquivo:
1.7 MB
Nome do arquivo:
XA02746CPT_0324.pdf
-
-
-
PU (publicação)
Raman Rxn5 analyzer optical service kit
An overview of the optical service kit for the Raman Rxn5 analyzer
containing tools and accessories with instructions on how to clean
and maintain the instrument to achieve its optimal performance.Idioma:
Inglês
Versão:
04/05/2022
Tamanho do arquivo:
1 MB
Nome do arquivo:
PU01467CEN_0122.pdf
-
-
-
PU (publicação)
Energy transition - Our gas analyzers are ready
An overview of energy transition and the importance of gas analysis
via TDLAS, QF, and Raman spectroscopy (including the J22, JT33, OXY5500,
Raman Rxn4, and Raman Rxn5 analyzers) to meet the demand for an
energy supply chain shift away from carbon toward renewable energy,
natural gas, hydrogen, LNG, biogas and more in the oil & gas industry.Idioma:
Inglês
Versão:
14/05/2024
Tamanho do arquivo:
2.3 MB
Nome do arquivo:
PU01458CEN_0224.pdf
-
-
-
PU (publicação)
Industry standards on gas quality - Raman Rxn5 analyzer (gas) and Raman Rxn4 analyzer (LNG)
A list of industry gas quality standards that our Raman Rxn5 analyzer
meets for gases and our Raman Rxn4 analyzer meets for LNG.Idioma:
Inglês
Versão:
08/01/2025
Tamanho do arquivo:
432.3 KB
Nome do arquivo:
PU01463CEN_0225.pdf
-
-
-
PU (publicação)

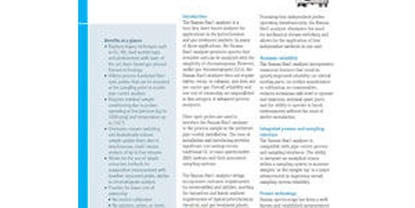

Raman Rxn5 analyzer - Laser-based composition analysis
