Especificações resumidas
-
Accuracy
class 2 acc. to IEC 60584
-
Max. process pressure (static)
at 20 °C: 1 bar (15 psi)
-
Operating temperature range
Type S:
0 C ...1.600 C
(32 F ...2.912 F)
Type R:
0 C ...1.600 C
(32 F ...2.912 F)
Type B:
600 C ...1.700 C
(1.112 F ...3.092 F) -
Max. immersion length on request
up to 3.500,00 mm (137,80'')
Campo de aplicação
Measuring points with extremely high process temperatures require these special thermometers with ceramic thermowells and thermocouples made from special metals, such as platinum and rhodium. The thermowell and the internal sheath made from ceramic materials protects from mechanical and chemical damages in the process and increases the life span of the sensors. This leads to: Cost savings for maintenance of the measuring point, quality improvements of the products and increased plant safety.

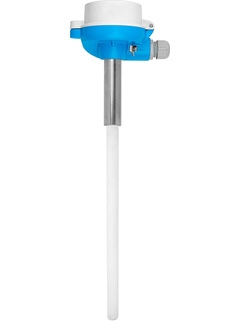

The TAF12D are assemblies with double ceramic protection tubes, designed specifically for applications such as ceramic baking ovens, brickworks, porcelain production and glass industries. They contain a single or double TC insert in ceramic insulators.
Process temperatures: up to +1700 °C (+3092 °F)
Benefícios
Long lifetime by usage of innovative thermowell materials with increased wear and chemical resistance
Long term stable measurement due to sensor protection with non-porous materials
Flexible product selection by modular design
Optimized life cycle costs by means of replaceable spare parts
15 documentos
-
-
Informação técnica (TI)
Omnigrad S TAF11, TAF12x, TAF16 Technical information
High temperature assemblies With metal or ceramic thermowells Adjustable process connection Thermocouple sensor types J, K, N, R, S, B
EN PT 12/11/201325/01/201216/06/201101/09/2004Idioma:
Português
Versão:
12/11/2013
Tamanho do arquivo:
602.1 KB
Nome do arquivo:
TI00251TPT_1413.pdf
-
-
-
Instruções de instalação (EA)
High temperature thermometers TAF11, TAF12x
Unwrapping the safety seal for flanged ceramic thermometers
EN PT 20/01/2020Idioma:
Inglês
Versão:
20/01/2020
Tamanho do arquivo:
125 KB
Nome do arquivo:
EA01291TA2_0120.pdf
-
-
-
Documentação Especial (SD)
Device viewer
Technical documentation in other languages
Idioma:
Inglês
Versão:
14/07/2021
Tamanho do arquivo:
478.5 KB
Nome do arquivo:
SD02429R09EN_0121.pdf
-
-
-
Campos de Atividades (FA)
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie
Idioma:
Alemão
Versão:
17/02/2020
Tamanho do arquivo:
5.8 MB
Nome do arquivo:
FA00006Tde_2020.pdf
-
-
-
Campos de Atividades (FA)
Temperature measurement
Thermometers and transmitters for the process industry
EN PT 03/05/2022Idioma:
Inglês
Versão:
03/05/2022
Tamanho do arquivo:
47.5 MB
Nome do arquivo:
FA00006Ten_2122.pdf
-
-
-
Campos de Atividades (FA)
Mesure de température
Capteurs et transmetteurs pour les industries de process
Idioma:
French
Versão:
20/12/2019
Tamanho do arquivo:
11.3 MB
Nome do arquivo:
FA00006TFR-1919-PVTEMP-BD.pdf
-
-
-
Campos de Atividades (FA)
Catálogo medición temperatura
Termómetros y transmisores para la industria de proceso
Idioma:
Espanhol
Versão:
20/04/2018
Tamanho do arquivo:
5.5 MB
Nome do arquivo:
FA00006Tes_Catalogo Temperatura_1818.pdf
-
-
-
Campos de Atividades (FA)
温度計
プロセス産業向けの温度計 および伝送器
Idioma:
Japonês
Versão:
17/02/2020
Tamanho do arquivo:
38.9 MB
Nome do arquivo:
FA00006TJA_2020.pdf
-
-
-
CM (revista do cliente)
Trait d'union 56 - Edition Process
Le Journal d'Information Endress+Hauser France
Idioma:
French
Versão:
21/06/2013
Tamanho do arquivo:
1.2 MB
Nome do arquivo:
EH_TU56_Process_VBD.pdf
-
-
-
Declaração do Fabricante
Product family: Process TC heavy duty
Product root: TAF12D- Declaration number: HE_00484_01.17 Manufacturer specification: RoHS
Idioma:
Inglês
Versão:
13/03/2017
Tamanho do arquivo:
167 KB
Nome do arquivo:
HE_00484_01.17 China RoHS TAF12D.pdf
-
-
-
Declaração da UE
Product family: Industrial modular thermometer, LOW COST RTD GENERAL PURPOSE, MAGPHANT, Plugs RTD direct contact, PROCESS RTD DIR ECT CONTACT, PROCESS RTD DIRECT IN CONTACT, Process RTD explosion proof, PROCESS RTD GENERAL PURPOSE, PROCESS RTDHEAVY DUTY, PROCESS RTD HYGIENIC, PROCESS TC DIRECT CONTACT, Process TC direct in contact, PROCESS TC EXPLOSION PROOF, PROCESS TCGENERA L PURPOSE, PROCESS TC HEAVY DUTY, RTD-THERMOMETER
Product root: DTT31-, DTT31L-, DTT35-, DTT35L-, GPTL-, MLTTS00-, MLTTS01-, OTR31-, OTR35-, OTR90-, OTR91-, OTR92-, OTR93-, OTR94-, OTR95-, OTR96-, T13-, T14-, T15-, T53-, T54-, T55-, TAF11-, TAF12D-, TAF12S-, TAF12T-, TAF16-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC420-, TH11-, TH12-, TH13-, TH14-, TH15-, TH17-, TH18-, TH27-, TH51-, TH 52-, TH53-, TH54-, TH55-, TH56-, TM401-, TM411-, TMR31-, TMR31L-, TMR35-, TMR35L-, TMT142C-, TMT142R-, TMT162C-, TMT162R-, T MT470L-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR25-, TR61-, TR62-, TR63-, TR65-, TR66-, TR88-, TSC310-, TSM187-, TSM487-,<b r/>TST187-, TST310-, TST40N-, TST410-, TST414-, TST41N-, TST434-, TST487-, TST602-, TST90-, TTR31-, TTR35- {ZMMM_
EN PT 20/12/2021Idioma:
Inglês
Versão:
20/12/2021
Tamanho do arquivo:
156 KB
Nome do arquivo:
EC_00568_02.21.pdf
-
-
-
Declaração da UE
Product family: Low cost RTD general purpose, Process RTD direct contact, PROCESS RTD GENERAL PURPOSE, Process RTD heavy duty, PR OCESS RTD HYGIENIC, PROCESS TC DIRECT CONTACT, Process TC general purpose, PROCESS TC HEAVY DUTY
Product root: TAF11-, TAF12D-, TAF12S-, TAF12T-, TAF16-, TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC 88-, TEC420-, TM101-, TM111-, TM121-, TM131-, TM401-, TM402-, TM411-, TM412-, TR10-, TR11-, TR12-, TR13-, TR15-, TR24-, TR25 -, TR44-, TR45-, TR46-, TR47-, TR48-, TR61-, TR62-, TR63-, TR65-, TR66-,TR88-, TST40N-, TST41N-, TST434- {ZMMM_DECLARAT ION_NUMBER}: EC_00136_02.16
EN PT 20/12/2021Idioma:
Inglês
Versão:
20/12/2021
Tamanho do arquivo:
149.2 KB
Nome do arquivo:
EC_00136_03.21.pdf
-
-
-
Conformidade UK Avaliada
Product family: Process TC heavy duty
Product root: TAF11-, TAF12D-, TAF12S-, TAF12T-, TAF16- Declaration number: UK_00510_01.22
Idioma:
Inglês
Versão:
01/09/2022
Tamanho do arquivo:
123.8 KB
Nome do arquivo:
UK_00510_01.22.pdf
-
-
-
Diversos
Product family: Accessories: TC insert, Process TC heavy duty
Product root: TAF11-, TAF12D-, TAF12S-, TAF12T-, TAF16-, TPC200- Region: Eurasian Economic Union Approval agency: EAC Approval number: EAEC N RU D-DE.PA01.B.35665/21
Idioma:
Russo
Versão:
02/04/2021
Tamanho do arquivo:
121.6 KB
Nome do arquivo:
EAEC N RU D-DE.PA01.B.35665_21.pdf
-
-
-
Metrologia
Product family: Accessories: TC insert, Process TC direct contact, Process TC direct in contact, Process TC general purpose, Process TC heavy duty
Product root: TAF11-, TAF12D-, TAF12S-, TAF12T-, TAF16-,TC10-, TC12-, TC13-, TC15-, TC61-, TC62-, TC63-, TC65-, TC66-, TC88-, TEC30 0-, TEC420-, TPC100-, TPC200-, TPC300-, TSC310- Region: Russia Approval agency: Rosstandart Approval number: 68003-17 Metrology type: Metrology
Idioma:
Russo
Versão:
25/02/2022
Tamanho do arquivo:
1.6 MB
Nome do arquivo:
68003-17.pdf
-
Buscar peças de reposição pelo número no desenho
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Extension cable TC IEC 2x type S/R,3pcs.
-
further parts
Código de pedido71389514 -
-
Extension cable TC IEC 2x type B, 3 pcs.
-
further parts
Código de pedido71389517 -
-
Terminal head only on request
-
further parts
-
-
Spare parts kit sealing TA30A/TA30D
-
further parts
Código de pedido71182602 -
-
Fixing kit cpl.TMT82/85/84 (european)
-
further parts
Código de pedido71044061 -
-
iTEMP TMT181, Head Transmitter PCP
-
Electronic
Número do desenhoCódigo de pedidoBTMT181- -
-
iTEMP TMT182, Head Transmitter HART
-
Electronic
Número do desenhoCódigo de pedidoBTMT182- -
-
iTEMP TMT82, Transmitter HART
-
Electronic
Número do desenhoCódigo de pedidoBTMT82- -
-
iTEMP TMT84, Transmitter PA
-
Electronic
Número do desenhoCódigo de pedidoBTMT84- -
-
iTEMP TMT85, Transmitter FF
-
Electronic
Número do desenhoCódigo de pedidoBTMT85- -
-
Commubox FXA195
-
further parts
Código de pedidoFXA195- -
-
Configuration kit TXU10-
-
further parts
Código de pedidoTXU10- -
-
Readwin 2000 Operation + Read. software
-
further parts
Código de pedidoREADWIN- -
-
Stop Flange adjustable,DIN EN 50446,23mm
Número do desenhoCódigo de pedidoC60000516 -
Compression fitting G 3/4", 22,5mm
Código de pedido60020836 -
Compression fitting G1 1/2", 22.5mm
Código de pedido60021425 -
Compression fitting G 1", 22,5mm
Código de pedido60021757
