Medidores termais de vazão mássica
Medidores termais: Para medição mássica direta de gases industriais, ar comprimido e fluidos aquosos
Sempre que a alta rangeabilidade ou perdas de baixa pressão forem importantes em aplicações de medições de gases em vários setores industriais, os medidores termais de vazão mássica oferecem uma alternativa real às técnicas tradicionais de medição – não importa se sua aplicação é controle de processo, monitoramento de consumo e abastecimento, detecção de vazamentos ou monitoração de redes de distribuição. Usando as versões de inserção, é possível medir a vazão do gás em tubulações muito extensas ou em dutos retangulares.
%20with%20flange%20connection%20-%20PP01.jpg "Proline t-mass F 300 – Inline version with flange connection")
%20Inline%20version%20with%20flange%20connection%20(remote%20version)%20-%20PP01.jpg "Proline t-mass F 500 – Versão inline com conexão de flange")
%20Insertion%20version%20-%20PP01.jpg "Proline t-mass I 300 – Insertion version for pipes/ducts up to DN 1500 (60\")")

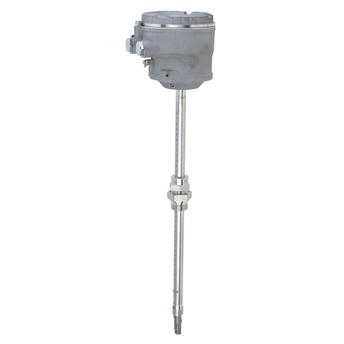

%20Insertion%20version%20-%20PP01.jpg "Proline t-mass I 500 – Insertion version made of stainless steel for pipes/ducts up to DN 1500 (60\")")
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
| Versões FLEX | Excelência técnica | Simplicidade |
|---|---|---|
Versão Fundamental Atende suas necessidades básicas de medição |
Excelência técnica
|
Simplicidade
|
Versão Lean Lida com seus principais processos facilmente |
Excelência técnica
|
Simplicidade
|
Seleção Extended Otimiza seus processos com tecnologias inovadoras |
Excelência técnica
|
Simplicidade
|
Versão Xpert Controla suas aplicações mais difíceis |
Excelência técnica
|
Simplicidade
Variável |
Medidores termais de vazão mássica
Clique para visualizar todos os medidores termais de vazão mássica
O princípio de medição térmica é amplamente utilizada na indústria e começa a ser utilizado em muitas aplicações com vazão de gás, por exemplo:
Ar comprimido (consumo, distribuição)
Dióxido de carbono (para produção e resfriamento de bebidas)
Argônio (em produção de aços)
Nitrogênio e oxigênio (produção)
Gás natural (para controle de alimentação de queimadores e alimentação)
Medição de ar e biogás (ex. em estações de tratamento de efluentes)
O princípio de medição de vazão térmica
Princípio de medição termal de vazão
Esse princípio de medição é baseado no fato de que o calor é extraído de um corpo aquecido quando a vazão de fluidos passar.
Um medidor termal de vazão mássica contém dois sensores de temperatura PT100 para esse fim. Um sensor mede a temperatura atual do fluido como referência. O segundo sensor é aquecido e tem um diferencial de temperatura constante relativo ao primeiro sensor em "vazão zero".
Diferencial de temperatura
Assim que o fluido começa a passar no tubo de medição, o sensor de temperatura aquecido esfria por causa da vazão do fluido – quanto maior a velocidade da vazão, maior o efeito de resfriamento. A corrente elétrica necessária para manter o diferencial de temperatura é uma medição direta da vazão mássica.
Benefícios
Multivariáveis – medição direta e exibição da vazão mássica e temperatura do fluido
Não é necessário compensar a pressão ou a temperatura
Alta rangeabilidade (100:1)
Excelente sensibilidade na extremidade baixa
Reação rápida para flutuações em vazão
