Especificações resumidas
-
Accuracy
Rod probe :
+/- 2 mm (0.08 in)
Rope probe:
+/- 2 mm (0.08 in)
Coaxial probe:
+/- 2 mm (0.08 in) -
Process temperature
-40...+200 °C
(-40...+392 °F) -
Process pressure / max. overpressure limit
Vacuum...40 bar
(Vacuum...580 psi) -
Max. measurement distance
Rod: 4 m (13 ft)
Min DK >1.4
Rope: 10 m (33 ft)
Min DK >1.4
Coaxial: 6 m (20 ft)
Min DK >1.4 -
Main wetted parts
Rod probe:
316L, PTFE, PFA
Rope probe:
316, 316L, PTFE, PFA
Coaxial probe:
316L, PTFE, PFA
Campo de aplicação

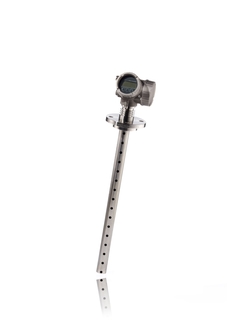

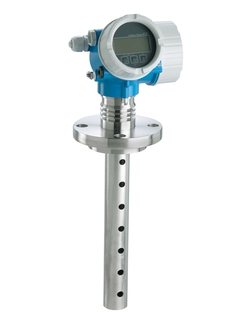

O radar de onda guiada Levelflex FMP55 com Sensor Fusion, oferece a primeira combinação mundial do princípio de medição capacitativo e radar guiado em um único equipamento. O instrumento garante a aquisição segura de valores medidos mesmo em camadas de emulsão e emite sinais de nível e de camada de interface simultaneamente. Isso torna o FMP55 Multiparameter o novo padrão em medição de interface, especialmente na indústria de petróleo e gás, química e petroquímica.
Versão com haste, corda ou sonda coaxial.
Conexões de processo: rosca ou flange
Temperatura: -50 a +200°C (-58 a +392°F)
Pressão: -1 a +40bar (-14,5 a +580psi)
Faixa de medição máxima: haste 4m (13 pés), corda 10m (33 pés), coaxial 6m (20 pés)
Precisão: haste ±2mm (0,08")
Certificados internacionais de proteção contra explosão, prevenção de transbordamento WHG, SIL, aprovação marítima
Benefícios
Medição confiável mesmo para alteração das condições do produto e do processo
Conceito de gerenciamento de dados HistoROM data management concept para comissionamento, manutenção e diagnóstico rápidos e fáceis
Maior confiabilidade devido à nova avaliação de rastreamento Multi-Echo
Hardware e software desenvolvidos de acordo com a IEC 61508 até SIL3
Tecnologia Heartbeat para uma operação econômica e segura da fábrica durante todo o ciclo de vida
Integração perfeita nos sistemas de controle e gerenciamento de ativos e no conceito de operação intuitiva orientada por menus (no local ou através do sistema de controle)
O teste funcional mais fácil do mundo para SIL e WHG economiza tempo e custos
