Especificações resumidas
-
Input
0/4…20 mA / HART
feeding/not feeding -
Output
0/4…20 mA / HART
active/passive -
Power Supply
24 V DC
Campo de aplicação

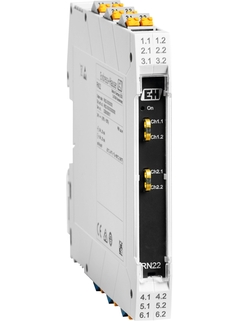

The 1- or 2-channel RN22 active barrier powers analog instrument loops and safety instrumented systems up to SIL 2 (SC 3). The intrinsically safe, HART® transparent interface establishes a reliable link between field devices and process control. It interfaces with 2-/4-wire devices in hazardous areas and provides a second galvanically isolated signal output acc. to NAMUR NE 175. This opens a second channel for the process optimization domain without affecting the traditional automation system.
Single- or two-channel active barrier, power supply or signal doubler
0/4 to 20 mA analog signal transmission (NAMUR NE 43) and galvanic isolation
Intrinsic safety for operation in hazardous areas (Zone 2)
Bidirectional HART® communication (transparent)
2- and 4-wire capability for instruments in hazardous areas (Zones 0/20)
Ambient temperature range: -40 … 60 °C (-40 … 140 °F)
Benefícios
-
Intrinsically safe interface device suited for use in safety instrumented systems up to SIL 2 (SC 3) in accordance with IEC 61508
-
Quick and easy wiring with screw or push-in terminals or power supply via power rail T-connector
-
Easy access to frontside HART® connection taps
-
Compact housing: up to two channels on 12.5 mm (0.49 in) for efficient use of space in control cabinets
Versão Fundamental
-
Produtos simples
- Fácil de escolher, instalar e operar
Excelência técnica
Simplicidade
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
| Versões FLEX | Excelência técnica | Simplicidade |
|---|---|---|
Versão Fundamental Atende suas necessidades básicas de medição |
Excelência técnica
|
Simplicidade
|
Versão Lean Lida com seus principais processos facilmente |
Excelência técnica
|
Simplicidade
|
Seleção Extended Otimiza seus processos com tecnologias inovadoras |
Excelência técnica
|
Simplicidade
|
Versão Xpert Controla suas aplicações mais difíceis |
Excelência técnica
|
Simplicidade
Variável |
Loading alternative products
Predecessor
Histórias de sucesso
33 documentos
-
-
Informação técnica (TI)
RN22
Barreira ativa ou duplicador de sinal, transparente a HART
EN PT 01/11/2020Idioma:
Português
Versão:
01/11/2020
Tamanho do arquivo:
881.1 KB
Nome do arquivo:
TI01515KPT_0120.pdf
-
-
-
Instruções de serviço (BA)
RN22
Barreira ativa de 1 ou 2 canais para separação segura de circuitos de sinal padrões de 4 a 20 mA, disponível opcionalmente como um d uplicador de sinal. HART transparente
EN PT 14/12/2020Idioma:
Português
Versão:
14/12/2020
Tamanho do arquivo:
1.9 MB
Nome do arquivo:
BA02004KPT_0120.pdf
-
-
-
Breves Instruções de Operação (KA)
RN22
Barreira ativa de 1 ou 2 canais para separação segura de circuitos de sinal padrões de 0/4 a 20 mA, disponível opcionalmente como um duplicador de sinal. Transparente HART
EN PT 20/12/202101/02/2020Idioma:
Português
Versão:
20/12/2021
Tamanho do arquivo:
977.8 KB
Nome do arquivo:
KA01449KPT_0221-00.pdf
-
-
-
Instruções de segurança (XA)
RN22, RN42
[Ex ia Ga] IIC [Ex ia Da] IIIC Ex ec IIC Gc
EN PT 26/09/2022Idioma:
Inglês
Versão:
26/09/2022
Tamanho do arquivo:
366.1 KB
Nome do arquivo:
XA03020KEN_0122-00.pdf
-
-
-
Instruções de segurança (XA)
RN22, RN42
II(1)G [Ex ia Ga] IIC II(1)D [Ex ia Da] IIIC II3G Ex ec IIC Gc Instruções de segurança para equipamentos elétricos em áreas com risco de explosão
EN PT 21/03/202219/07/202130/04/2021Idioma:
Português
Versão:
21/03/2022
Tamanho do arquivo:
379.4 KB
Nome do arquivo:
XA02086KPT_0322-00.pdf
-
-
-
Documentação Especial (SD)
Device viewer
Technical documentation in other languages
Idioma:
Inglês
Versão:
14/07/2021
Tamanho do arquivo:
478.5 KB
Nome do arquivo:
SD02429R09EN_0121.pdf
-
-
-
Segurança Funcional (FY)
RN22, RN42
Active barrier for isolating 4 to 20 mA standard signal circuits, HART-transparent
EN PT 29/10/202115/01/2021Idioma:
Inglês
Versão:
29/10/2021
Tamanho do arquivo:
2.3 MB
Nome do arquivo:
FY01034KEN_0221-00.pdf
-
-
-
Campos de Atividades (FA)
System Products and Data Managers
Solutions for the loop Indicators, interface devices, surge arresters, energy and application managers, data managers, paper less recorders and associated software packages for process automation
EN PT 03/05/2022Idioma:
Inglês
Versão:
03/05/2022
Tamanho do arquivo:
35.8 MB
Nome do arquivo:
FA00016KEN_2222.pdf
-
-
-
Inovação (IN)
RN 시리즈 - 신뢰할 수 있는 신호 처리 및 조절 보장
RN시리즈 - 신뢰할 수 있는 신호 처리 및 조절 보장
Idioma:
Coreano
Versão:
08/09/2021
Tamanho do arquivo:
1.3 MB
Nome do arquivo:
IN01216K09KO_0121.pdf
-
-
-
Inovação (IN)
RN Series
Traitement et conditionnement fiable des signaux
Idioma:
French
Versão:
08/09/2021
Tamanho do arquivo:
884.3 KB
Nome do arquivo:
IN01216K14FR_01.21-BD.pdf
-
-
-
Inovação (IN)
Innovation brochure about the RN Series
RN Series - Reliable signal processing and conditioning
EN PT 08/09/2021Idioma:
Inglês
Versão:
08/09/2021
Tamanho do arquivo:
4.1 MB
Nome do arquivo:
IN01216K09EN_01.21.pdf
-
-
-
Declaração do Fabricante
Product family: Power supply and barrier
Product root: RN22- Declarationnumber: HE_01469_01.21 Manufacturer specification: RoHS Additional information: China RoHS
EN PT 07/07/2021Idioma:
Inglês
Versão:
07/07/2021
Tamanho do arquivo:
284 KB
Nome do arquivo:
HE_01469_01.21 China RoHS RN22.pdf
-
-
-
Declaração da UE
Product family: Power supply and barrier
Product root: RN22- Declaration number: EC_00901_01.21
EN PT 01/07/2021Idioma:
Inglês
Versão:
01/07/2021
Tamanho do arquivo:
165.5 KB
Nome do arquivo:
EC_00901_01.21.pdf
-
-
-
Declaração da UE
Product family: Power supply and barrier
Product root: RN22- Declaration number: EC_00922_01.21
EN PT 01/07/2021Idioma:
Inglês
Versão:
01/07/2021
Tamanho do arquivo:
148.8 KB
Nome do arquivo:
EC_01006_01.22.pdf
-
-
-
Declaração da UE
Product family: Power supply and barrier
Product root: RN22- Declaration number: EC_00919_01.21
EN PT 01/07/2021Idioma:
Inglês
Versão:
01/07/2021
Tamanho do arquivo:
165.4 KB
Nome do arquivo:
EC_00919_01.21.pdf
-
-
-
Conformidade UK Avaliada
Product family: Power supply and barrier
Product root: ORN22-, RN22- Declaration number: UK_00463_01.21
Idioma:
Inglês
Versão:
01/12/2021
Tamanho do arquivo:
122.2 KB
Nome do arquivo:
UK_00463_01.21.pdf
-
-
-
Conformidade UK Avaliada
Product family: Power supply and barrier
Product root: ORN22-, RN22- Declaration number: UK_00404_01.21
Idioma:
Inglês
Versão:
24/03/2022
Tamanho do arquivo:
131.4 KB
Nome do arquivo:
UK_00404_01.21.pdf
-
-
-
Diversos
Product family: Power supply and barrier
Product root: RN22-, RN221N-, RN42- Region: Eurasian Economic Union Approval agency: EAC Approval number: EAEC N RU D-DE.PA05.B.62450/20
Idioma:
Russo
Versão:
16/08/2022
Tamanho do arquivo:
116.1 KB
Nome do arquivo:
EAEC N RU D-DE.PA05.B.62450_22.pdf
-
-
-
Diversos
Product family: Power supply and barrier
Product root: RN221N- Region: Eurasian Economic Union, Russia (Declaration of Conformity) Approval agency: EAC Approval number: RU D-DE.MO10.B.0 6143
Idioma:
Russo
Versão:
16/08/2022
Tamanho do arquivo:
118.1 KB
Nome do arquivo:
EAEC N RU D-DE.PA05.B.62309_22.pdf
-
-
-
Proteção contra Explosões
Product family: Power supply and barrier
Product root: RN22-, RN42- Region: Great Britain Approval agency: CML Protection: Ex [i] Zone 0, Ex [i] Zone 20
Idioma:
Inglês
Versão:
21/10/2021
Tamanho do arquivo:
2.4 MB
Nome do arquivo:
CML21UKEX2998XIss0.pdf
-
Buscar peças de reposição pelo número no desenho
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Terminal set 2pol. DIN-rail screw
-
further parts
Código de pedido71505292 -
-
Terminal set 2pol. DIN-rail push-in
-
further parts
Código de pedido71505320 -
-
Flap 12.5 W25 DIN-rail housing
-
further parts
Código de pedido71505347 -
-
Power rail connector DIN-rail 12.5mm
Código de pedido71505349
Geralmente são fornecidos juntos
Acessórios
- Power rail connector DIN-rail 12.5mm
