Especificações resumidas
-
Accuracy
class 1 acc. to IEC 60584
class Special ASTM E230 and ANSI MC 96.1
IEC60751 Class A
IEC60751 Class AA -
Response time
depending on configuration:
TC:
t50 = 21 s
t90 = 52 s
RTD:
t50 = 42 s
t90 = 108 s -
Max. process pressure (static)
at 20 °C: 240 bar (3481 psi)
-
Operating temperature range
Type K:
-270 °C ...1.100 °C
(-454 °F ...2.012 °F)
Type J:
-210 °C ...760 °C
(-346 °F ...1.382 °F)
Type N:
-270 °C …1100 °C
(-454 °F ...2.012 °F)
Pt100 WW; 3mm; 316L; -200...600oC
Pt100 TF; 3mm; 316L; -50…400oC -
Max. immersion length on request
up to 15.000,00 mm (590'')
Campo de aplicação

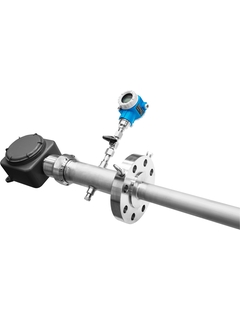

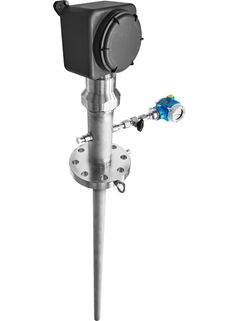

The iTHERM TMS12 MultiSens Linear multipoint thermometer for oil & gas and chemical applications can be customized for various scenarios in compliance with the highest safety standards. It increases process safety by creating detailed linear temperature profiles and features a diagnostic chamber to contain and monitor leakages through the primary seals. Easy process integration reduces installation time and thus maximizes plant availability.
Oil & Gas industry
Heavy chemical processes
Petrochemical industry
Benefícios
-
Primary thermowell for superior mechanical strength and an easy replacement of individual inserts, which are available either with TC or RTD technology
-
Increased safety thanks to a diagnostic chamber able to contain the process in the event of leakages through the primary seals
-
Compliance to various safety standards (such as but not limited to ATEX, PED), electrical and Pressure Directive for easy process integration
-
High degree of customization thanks to a modular product design for maximum flexibility, easy installation and maintenance
-
On board electronic heat protection for long product lifetime
-
Superior mechanical strength and sensors replaceability thanks to a primary thermowell
Vídeos
13 documentos
-
-
Informação técnica (TI)
iTHERM TMS12 MultiSens Linear
TC modular e multiponto RTD com poço para termoelemento (com câmara de diagnóstico)
EN PT 21/10/201904/05/2018Idioma:
Português
Versão:
21/10/2019
Tamanho do arquivo:
1.3 MB
Nome do arquivo:
TI01399TPT_0219.pdf
-
-
-
Instruções de serviço (BA)
iTHERM TMS12 MultiSens Linear
Multiponto TC e RTD modular com poço para termoelemento primário (com câmara de diagnóstico)
EN PT 21/10/201927/04/2018Idioma:
Português
Versão:
21/10/2019
Tamanho do arquivo:
1.3 MB
Nome do arquivo:
BA01881TPT_0219.pdf
-
-
-
Instruções de segurança (XA)
iTHERM TMS12 MultiSens Linear
TC modular e multiponto RTD com poço para termoelemento (com câmara de diagnóstico) ATEX/IECEx: Ex ia IIC T6 Ga/Gb Ex ia/db T6 Ga/Gb Ex ia IIIC Txxx °C Da/Db Ex ia/tb IIIC Txxx °C Da/Db
EN PT 04/04/2022Idioma:
Português
Versão:
04/04/2022
Tamanho do arquivo:
672.3 KB
Nome do arquivo:
XA02856TPT_0122-00.pdf
-
-
-
Instruções de segurança (XA)
iTHERM TMS12 MultiSens Linear
TC modular e RTD multiponto com poço para termoelemento primário (com câmara de diagnóstico) ATEX/IECEx: Ex db IIC T6 Ga/Gb Ex db IIC T6 Gb Ex ta/tb IiIC Txxx °C Da/Db Ex tb IIIC Txxx °C Db
EN PT 13/10/2022Idioma:
Português
Versão:
13/10/2022
Tamanho do arquivo:
518 KB
Nome do arquivo:
XA03081TPT_0122-00.pdf
-
-
-
Documentação Especial (SD)
Device viewer
Technical documentation in other languages
Idioma:
Inglês
Versão:
14/07/2021
Tamanho do arquivo:
478.5 KB
Nome do arquivo:
SD02429R09EN_0121.pdf
-
-
-
Brochura de Competências (CP)
Competence brochure Temperature Profiling Pre-engineered solutions for the oil & gas, petrochemical industries
Competence brochure Temperature profiling Pre-engineered solutions for the oil & gas, petrochemical and chemical industries
Idioma:
Inglês
Versão:
27/09/2019
Tamanho do arquivo:
11.2 MB
Nome do arquivo:
CP00003TEN_0419.pdf
-
-
-
Brochura de Competências (CP)
Kompetenzbroschüre Erstellung von Temperaturprofilen Vorgefertigte Lösungen für die Öl- und Gasindustrie und die petrochemische Industrie
Kompetenzbroschüre Erstellung von Temperaturprofilen Vorgefertigte Lösungen für die Öl- und Gasindustrie und die petrochemische Industrie
Idioma:
Alemão
Versão:
27/09/2019
Tamanho do arquivo:
3.9 MB
Nome do arquivo:
CP00003TDE_0419 (2).pdf
-
-
-
Declaração do Fabricante
Product family: Multipoint thermometers
Product root: TMS12- Declaration number: HE_01255_01.20 Manufacturer specification: RoHS Additional information: China RoHS
Idioma:
Chinês
Versão:
21/03/2020
Tamanho do arquivo:
324.7 KB
Nome do arquivo:
HE_01255_01.20 China RoHS TMS12.pdf
-
-
-
Declaração da UE
Product family: Multipoint thermometers
Product root: TMS12- Declaration number: EU_00998_01.22
EN PT 23/03/2022Idioma:
Inglês
Versão:
23/03/2022
Tamanho do arquivo:
167.5 KB
Nome do arquivo:
EU_00998_01.22.pdf
-
-
-
Diversos
Product family: Multipoint thermometers, TEMPTG-
Product root: TEMPTG-, TMS01-, TMS02-, TMS11-, TMS12-, TMS21-, TMS31-, TS901- Region: Eurasian Economic Union Approval number: EA
Idioma:
Russo
Versão:
15/06/2020
Tamanho do arquivo:
494.5 KB
Nome do arquivo:
EAEC N RU D-IT.HX37.B.03953_20.pdf
-
