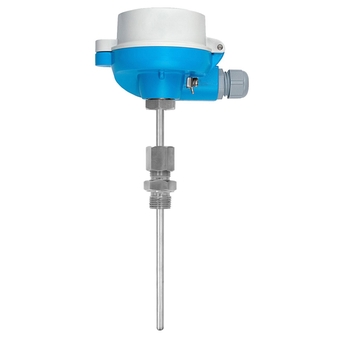

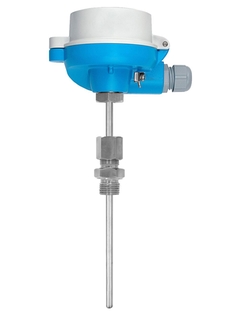

Product picture of resistance thermometer TR24

TR24
Modular RTD thermometer

Comprehensive and common temperature measurement technology for almost all branches of industry

TR24

Comparar

Especificações resumidas

Accuracy

class A acc. to IEC 60751
class AA acc. to IEC 60751
Response time

depending on configuration
t50 = 2 s
t90 = 5 s
Max. process pressure (static)

at 20 °C: 40 bar (580 psi)
Operating temperature range

PT 100:
-200 °C ...500 °C
(-328 °F ...932 °F)
Max. immersion length on request

up to 10.000,00 mm (393,70'')

Ver todas as especificações

Campo de aplicação

The high modular and robust thermometer finds its use in several applications in almost all industries. An optional head transmitter, with all common communication protocols, makes the device ready to use with enhanced measurement accuracy and reliability compared to directly wired sensors. A variety of process connections, dimensions and materials offer flexible application possibilities.

Universal range of application
Measuring range: -200 to +600 °C (-328 to 1112 °F)
Pressure range up to 50 bar (725 psi)
Degree of protection: up to IP68

Benefícios

High degree of flexibility thanks to modular design with standard terminal heads as per DIN EN 50446 and customer-specific immersion lengths
High degree of insert compatibility and design as per DIN 43772
Fast response time with reduced tip form
Types of protection for use in hazardous locations: Intrinsic safety (Ex ia), non-sparking (Ex nA)
Head transmitter with easy selection: Analog output 4 to 20 mA, HART®, PROFIBUS® PA or FOUNDATION Fieldbus™

Predecessor

Omnigrad M TST42

TST420

Histórias de sucesso

Conceito de logística otimizado para sistemas de tanque

Implementamos um conceito de logística altamente eficaz nas instalações de Basel dos distribuidores de produtos químicos Brenntag Schweizerhall AG.
Leia o artigo completo

Produtos simples
Fácil de escolher, instalar e operar

Excelência técnica

Simplicidade

O que é FLEX?

Produtos padrão
Confiável, robusto e baixa manutenção

Excelência técnica

Simplicidade

O que é FLEX?

Produtos com tecnologia de ponta
Altamente funcional e prático

Excelência técnica

Simplicidade

O que é FLEX?

Produtos especializados
Desenvolvidos para aplicações exigentes

Excelência técnica

Simplicidade

Variável

O que é FLEX?

Versões FLEX	Excelência técnica	Simplicidade
F L E X Versão Fundamental Atende suas necessidades básicas de medição	Excelência técnica	Simplicidade
F L E X Versão Lean Lida com seus principais processos facilmente	Excelência técnica	Simplicidade
F L E X Seleção Extended Otimiza seus processos com tecnologias inovadoras	Excelência técnica	Simplicidade
F L E X Versão Xpert Controla suas aplicações mais difíceis	Excelência técnica	Simplicidade Variável

Saiba mais sobre a versões FLEX

Filter

Buscar peças de reposição pelo número no desenho

- Mostrar desenho (PDF)

60 spare parts & accessories

Fixing kit cpl.TMT8x/7x (european)

further parts

Código de pedido

71044061
Gasket 67.5x2.9x1.5 VMQ/PTFE, 5 pieces

further parts

Código de pedido

52028179
Gasket spares TA50-GB/NB/HB/PB/BB/CB/DB

further parts

Código de pedido

60011599
Gasket spares TA50-GP/NP/HP/PP/BP/CP/DP

further parts

Código de pedido

60011600
Display LC for TA20J

further parts

Código de pedido

60017971
Housing filter plastic F15, 3 pieces

further parts

Código de pedido

71043745
Connector 4p M20/M12 150mm

further parts

Código de pedido

71313382
Spare parts kit gasket ring D21/d6 Viton

further parts

Código de pedido

71586353
Spare parts kit gasket ring D21/d6 Neop.

further parts

Código de pedido

71586366
Spare parts kit gasket ring D21/d3 Viton

further parts

Código de pedido

71586370
Spare parts kit gasket ring D21/d3 Neop.

further parts

Código de pedido

71586372
Spare parts kit ring D21/di 10xgreen

further parts

Código de pedido

71367427
Spare parts kit O-ring TA20R

further parts

Código de pedido

71586415
Insert TPR100

Sensoric

Número do desenho

Código de pedido

A

TPR100-
Compression Fitting TA50

Assembly/armature accessory

Número do desenho

Código de pedido

F

TA50-
iTEMP TMT84, Transmitter PA

Electronic (sensor)

Número do desenho

Código de pedido

B

TMT84-
iTEMP TMT85, Transmitter FF

Electronic (sensor)

Número do desenho

Código de pedido

B

TMT85-
Display Unit Head Transmitter

Electronic (sensor)

Número do desenho

Código de pedido

B

TID10-
Terminal Head TA20A

Housing/housing accessories

Número do desenho

Código de pedido

D

TA20A-
Terminal Head TA20B

Housing/housing accessories

Número do desenho

Código de pedido

D

TA20B-
Terminal Head TA21E

Housing/housing accessories

Número do desenho

Código de pedido

D

TA21E-
Readwin 2000 Operation + Read. software

further parts

Código de pedido

READWIN-
Commubox FXA195

further parts

Código de pedido

FXA195-
Terminal Head TA30A

Housing/housing accessories

Número do desenho

Código de pedido

D

TA30A-
Terminal Head TA30D

Housing/housing accessories

Número do desenho

Código de pedido

D

TA30D-
Terminal Head TA30P

Housing/housing accessories

Número do desenho

Código de pedido

D

TA30P-
iTEMP TMT180, Head Transmitter Pt100

Electronic (sensor)

Número do desenho

Código de pedido

B

TMT180-
iTEMP TMT181, Head Transmitter PCP

Electronic (sensor)

Número do desenho

Código de pedido

B

TMT181-
iTEMP TMT182, Head Transmitter HART

Electronic (sensor)

Número do desenho

Código de pedido

B

TMT182-
iTEMP TMT82, Transmitter HART

Electronic (sensor)

Número do desenho

Código de pedido

B

TMT82-
Term.block DIN B (42mm) 3 term. 5 pc

Número do desenho

Código de pedido

C

71111513
Term.block DIN B (42mm) 4 term. 5 pc

Número do desenho

Código de pedido

C

71111514
Term.block DIN B (42mm) 6 term. 5 pc

Número do desenho

Código de pedido

C

71111515
Configuration Kit TXU10

Código de pedido

TXU10-
