Especificações resumidas
-
Accuracy
class 1 acc. to IEC 60584
-
Response time
depending on configuration
t50 = 6 s
t90 = 13 s -
Max. process pressure (static)
at 20 °C: 40 bar (580 psi)
-
Operating temperature range
Type K:
-40 °C ...1.100 °C
(-40 °F ...2.012 °F)
Type J:
-40 °C ...750 °C
(-40 °F ...1.382 °F) -
Max. immersion length on request
up to 10.000,00 mm (393,70'')
Campo de aplicação

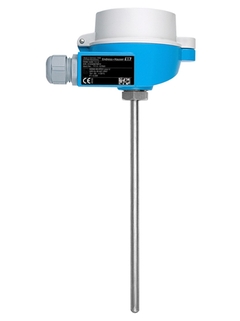

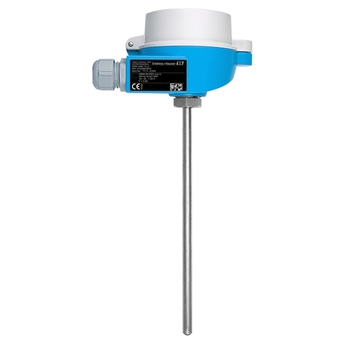

The high modular and robust thermometer finds its use in several applications in almost all industries. An optional head transmitter, with all common communication protocols, makes the device ready to use with enhanced measurement accuracy and reliability compared to directly wired sensors. A variety of process connections, dimensions and materials offer flexible application possibilities.
Universal range of application
Measuring range: -40 to 1100 °C (-40 to 2012 °F)
Pressure range up to 40 bar (580 psi)
Degree of protection: up to IP68
Benefícios
High degree of flexibility thanks to modular design with standard terminal heads as per DIN EN 50446 and customer-specific immersion lengths
High degree of insert compatibility and design as per DIN 43772
Fast response time with reduced/tapered tip form
Types of protection for use in hazardous locations: Intrinsic safety (Ex i.a.), non-sparking (Ex nA)
Head transmitter with easy selection: Analog output 4 to 20 mA, HART®, PROFIBUS® PA or FOUNDATION Fieldbus™
Histórias de sucesso
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
| Versões FLEX | Excelência técnica | Simplicidade |
|---|---|---|
Versão Fundamental Atende suas necessidades básicas de medição |
Excelência técnica
|
Simplicidade
|
Versão Lean Lida com seus principais processos facilmente |
Excelência técnica
|
Simplicidade
|
Seleção Extended Otimiza seus processos com tecnologias inovadoras |
Excelência técnica
|
Simplicidade
|
Versão Xpert Controla suas aplicações mais difíceis |
Excelência técnica
|
Simplicidade
Variável |
41 documentos
-
-
Informação técnica (TI)
Technical information TC 12, Omnigrad M
Technical information TC 12, Omnigrad M thermocouple thermometer, cylindrical thermometer
EN PT 01/02/2004Idioma:
Inglês
Versão:
01/02/2004
Tamanho do arquivo:
770.9 KB
Nome do arquivo:
TI275ten_0204.pdf
-
-
-
Informação técnica (TI)
Omnigrad M TR12, TC12 Informações técnicas
Sensor de temperatura modular, com unidade eletrônica RTD ou TC opcional
EN PT 05/06/201913/06/2013Idioma:
Português
Versão:
05/06/2019
Tamanho do arquivo:
1.4 MB
Nome do arquivo:
TI01118TPT_0219-00.pdf
-
-
-
Instruções de segurança (XA)
TR10, TR11, TR12, TR13, TC10, TC12, TC13
Conjuntos modulares RTD/TC ATEX: II 1/2D Ex ta/tb IIIC T85 °C...T450 °C Da/Db IECEx: Ex ta/tb IIIC T85 °C...T450 °C Da/Db Instruções de segurança para equipamentos elétricos em áreas com risco de explosão
EN PT 09/05/202207/05/201820/10/201625/10/2012Idioma:
Português
Versão:
09/05/2022
Tamanho do arquivo:
423 KB
Nome do arquivo:
XA01057TPT_0422-00.pdf
-
-
-
Instruções de segurança (XA)
TR1x, TR4x, TR88, TSC310, TST310, TR6x, TC1x, TC6x, TC88, TPC100, TPR100, TM411, TM412, TR24
Thermometers and inserts Ex iaIIC T1-T6 Ga, Ex iaD 20 T85-T450
EN PT 31/07/2020Idioma:
Inglês
Versão:
31/07/2020
Tamanho do arquivo:
175.2 KB
Nome do arquivo:
XA02109TEN_0120.pdf
-
-
-
Instruções de segurança (XA)
TR1x, TR4x, TR88, TR6x, TC1x, TC88, TEC420, TC6x
Sensores de temperatura RTD/TC ATEX/IECEx: Ex ia IIC T6 Ga, Ex ia IIC T6 Ga/Gb, Ex ia IIIC Txxx °C Da, Ex ia IIIC Txxx °C Da/Db Instruções de segurança para equipamentos elétricos em áreas com risco de explosão
EN PT 20/12/202101/08/201603/05/201628/11/201201/06/2009Idioma:
Português
Versão:
20/12/2021
Tamanho do arquivo:
456.8 KB
Nome do arquivo:
XA00072RPT_1521-00.pdf
-
-
-
Instruções de segurança (XA)
Unidades eletrônicas RTD/TC e sensores de temperatura com cabo iTHERM TM211, TPx100, TSx310
ATEX/IECEx: Ex ia IIC T6 Ga, Ex ia IIC T6 Ga/Gb, Ex ia IIIC Txxx °C Da Instruções de segurança para equipamentos elétricos em áreas com risco de explosão
EN PT 18/07/202210/07/201928/11/201628/11/201210/05/2012Idioma:
Português
Versão:
18/07/2022
Tamanho do arquivo:
458 KB
Nome do arquivo:
XA00100RPT_1722-00.pdf
-
-
-
Instruções de segurança (XA)
Omnigrad TRxx, TCxx, TxCxxx
RTD/TC modular thermometers 0Ех ia IIC T6…T1Ga Х Ga/Gb Ех ia IIC T6…T1 Ga Х Ех ia IIIC 85 °C…450 °C Da Х Ех ia IIIC 85 °C…450 °C Da/Db Х
EN PT 10/03/202002/11/2016Idioma:
Inglês
Versão:
10/03/2020
Tamanho do arquivo:
171.9 KB
Nome do arquivo:
XA01459TEN_0220.pdf
-
-
-
Instruções de segurança (XA)
Sensores de temperatura RTD/TC TRxx, TCxx, TEC420, TS111, TM211, TM41x, TPx100, TSx310, TM1x1
ATEX: II 3G Ex nA IIC T6...T1 Gc II 3D Ex tc IIIC T85 °C...T450 °C Dc Instruções de segurança para equipamentos elétricos em áreas com risco de explosão
EN PT 13/12/202214/03/202223/05/201904/08/201716/02/2015Idioma:
Português
Versão:
14/03/2022
Tamanho do arquivo:
452.5 KB
Nome do arquivo:
XA00044RPT_1822-00.pdf
-
-
-
Documentação Especial (SD)
Device viewer
Technical documentation in other languages
Idioma:
Inglês
Versão:
14/07/2021
Tamanho do arquivo:
478.5 KB
Nome do arquivo:
SD02429R09EN_0121.pdf
-
-
-
Campos de Atividades (FA)
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie
Idioma:
Alemão
Versão:
17/02/2020
Tamanho do arquivo:
5.8 MB
Nome do arquivo:
FA00006Tde_2020.pdf
-
Buscar peças de reposição pelo número no desenho
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Gasket 67.5x2.9x1.5 VMQ/PTFE, 5 pieces
-
further parts
Código de pedido52028179 -
-
Display LC for TA20J
-
further parts
Código de pedido60017971 -
-
Housing filter plastic F15, 3 pieces
-
further parts
Código de pedido71043745 -
-
Connector 4p M20/M12 150mm
-
further parts
Código de pedido71313382 -
-
Spare parts kit copper ring G1/2"
-
further parts
Código de pedido71367414 -
-
Spare parts kit copper ring G3/4"
-
further parts
Código de pedido71367420 -
-
Spare parts kit ring D21/di 10xgreen
-
further parts
Código de pedido71367427 -
-
Plug M12 PA, M20, 316, IP67, NEMA6, -40...+105oC
-
further parts
Código de pedidoXPT0002-DC -
-
Gasket spares TA50-KB/JB/EB/SB/TB
-
further parts
Código de pedido60011601 -
-
Gasket spares TA50-KP/RP/JP/TP/EP/SP
-
further parts
Código de pedido60011602 -
-
Fixing kit cpl.TMT8x/7x (european)
-
further parts
Código de pedido71044061 -
-
Extension cable TC IEC 2x type K
-
further parts
Código de pedido71389488 -
-
Extension cable TC IEC 2x type J
-
further parts
Código de pedido71389497 -
-
Spare parts kit sealing TA30A/TA30D
-
further parts
Código de pedido71182602 -
-
Insert TPC100
-
Sensoric
Número do desenhoCódigo de pedidoATPC100- -
-
Thermowell TW12
-
Assembly/armature
Número do desenhoCódigo de pedidoETW12- -
-
iTEMP TMT82, Transmitter HART
-
Electronic (sensor)
Número do desenhoCódigo de pedidoBTMT82- -
-
iTEMP TMT84, Transmitter PA
-
Electronic (sensor)
Número do desenhoCódigo de pedidoBTMT84- -
-
iTEMP TMT85, Transmitter FF
-
Electronic (sensor)
Número do desenhoCódigo de pedidoBTMT85- -
-
Display Unit Head Transmitter
-
Electronic (sensor)
Número do desenhoCódigo de pedidoBTID10- -
-
Terminal Head TA20A
-
Housing/housing accessories
Número do desenhoCódigo de pedidoDTA20A- -
-
Terminal Head TA20B
-
Housing/housing accessories
Número do desenhoCódigo de pedidoDTA20B- -
-
Terminal Head TA21E
-
Housing/housing accessories
Número do desenhoCódigo de pedidoDTA21E- -
-
Commubox FXA195
-
further parts
Código de pedidoFXA195- -
-
Readwin 2000 Operation + Read. software
-
further parts
Código de pedidoREADWIN- -
-
Terminal Head TA30A
-
Housing/housing accessories
Número do desenhoCódigo de pedidoDTA30A- -
-
Terminal Head TA30D
-
Housing/housing accessories
Número do desenhoCódigo de pedidoDTA30D- -
-
Terminal Head TA30P
-
Housing/housing accessories
Número do desenhoCódigo de pedidoDTA30P- -
-
iTEMP TMT181, Head Transmitter PCP
-
Electronic (sensor)
Número do desenhoCódigo de pedidoBTMT181- -
-
iTEMP TMT182, Head Transmitter HART
-
Electronic (sensor)
Número do desenhoCódigo de pedidoBTMT182- -
-
Compression Fitting TA50
-
Assembly/armature accessory
Número do desenhoCódigo de pedidoFTA50- -
-
Spare RFID TAG
-
further parts
Código de pedidoXPRFID- -
-
Thermo-conductive paste FDA-conform 30g
Código de pedido71249291 -
Thermoconductive Paste HSC 340, 100g
Código de pedido71312729 -
Term.block DIN B (42mm) 2 term. Spc 5 pc
Número do desenhoCódigo de pedidoC71111510 -
Term.block DIN B (42mm) 4 term. 5 pc
Número do desenhoCódigo de pedidoC71111514 -
Configuration Kit TXU10
Código de pedidoTXU10- -
Service
Código de pedidoDIENST-
5 products & bundles
5 produtos
Geralmente são fornecidos juntos
Acessórios
- Thermo-conductive paste FDA-conform 30g
