Especificações resumidas
-
Accuracy
+/- 1 mm, custody transfer
-
Process temperature
-40 °C ... 150 °C
(-40 °F ... 302 °F) -
Process pressure / max. overpressure limit
Vacuum ... 25 bar
(Vaccum ... 362 psi) -
Max. measurement distance
40 m (131 ft)
-
Main wetted parts
316L + PTFE
Campo de aplicação

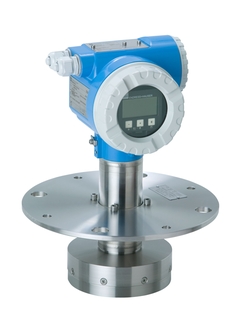

O Micropilot FMR532 é usado para aplicações de transferência de custódia e controle de inventário com certificações NMi e PTB. Atende as especificações relevantes de acordo com OIML R85 e API 3.1B. O radar de espaço livre FMR532 com antena planar é especificamente adequado para aplicações de tubos de calma. O Micropilot FMR532 oferece instalação simples e econômica por cabo de 4 fios com HART e fonte de alimentação intrinsecamente segura de 24 Vcc.

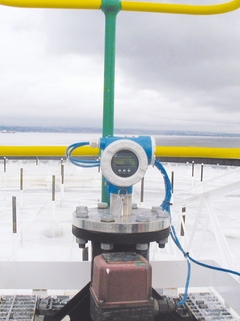

Com antena planar especialmente adequada para aplicações de tubos de calma com faixas de até
38 m (124 pés).
Conexão de processo: flange
Temperatura: -196 a +150 °C (-40 a +302 °F)
Pressão: vácuo até +25 bar (vácuo até +362 psi)
Faixa de medição máxima: 38 m (124 pés)
Precisão: melhor até ±1 mm
Banda C: 6 GHz
Certificados internacionais de proteção contra explosão e transferência de custódia, prevenção contra transbordamento WHG, SIL, certificação marinha
Benefícios
Precisão de 0,8 mm (2σ valor)
Certificações nacionais (NMi, PTB) para transferência de custódia
Aplicável como sistema independente ou integrado a sistemas de tancagem pelo monitor lateral do tanque NRF590
Operação local fácil pelo display alfanumérico guiado por menu
Comissionamento fácil, documentação e diagnóstico pela tecnologia FDT/DTM (FieldCare)
Instalação simples e econômica por cabo de 4 fios com HART e fonte de alimentação intrinsecamente segura de 24 Vcc
Projeto de antena tipo drip-off exclusivo que elimina erros devido ao acúmulo de condensação
Vídeos
Versão Xpert
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
| Versões FLEX | Excelência técnica | Simplicidade |
|---|---|---|
Versão Fundamental Atende suas necessidades básicas de medição |
Excelência técnica
|
Simplicidade
|
Versão Lean Lida com seus principais processos facilmente |
Excelência técnica
|
Simplicidade
|
Seleção Extended Otimiza seus processos com tecnologias inovadoras |
Excelência técnica
|
Simplicidade
|
Versão Xpert Controla suas aplicações mais difíceis |
Excelência técnica
|
Simplicidade
Variável |
Loading alternative products
Histórias de sucesso
Mais baixados
-
-
Informação técnica (TI)
Micropilot S FMR530 Technical Information
Versão em inglês - 12/2016
Level-Radar Continuous level transmitter for continuous and non-contact precision level measurement. For custody transfer andinventory control applicationswith NMi- and PTB-approvals.
EN PT 09/12/201610/05/201607/02/201430/10/201023/07/2009Idioma:
Inglês
Versão:
09/12/2016
Tamanho do arquivo:
954.1 KB
Nome do arquivo:
TI00344FEN_1616.pdf
-
-
-
Gerenciador de tipo de dispositivo (DTM)
Device Type Manager (DTM) - Micropilot 53x - HART
Language neutral - 12/2021
Endress+Hauser, Field Xpert - SMT70, 1.05.06 Endress+Hauser, DeviceCare, 1.07.06 Endress+Hauser, FieldCare, 2.16.00
Idioma:
Language neutral
Versão:
07/12/2021
Tamanho do arquivo:
280.9 MB
Nome do arquivo:
EH_Micropilot_S_FMR_53x_V2_00.zip
-
88 documentos
-
-
Informação técnica (TI)
Tankvision NXA820, NXA821, NXA822
Inventory Management System with completely integrated software for operation via standard web browser
EN PT 03/04/2008Idioma:
Inglês
Versão:
03/04/2008
Tamanho do arquivo:
2.7 MB
Nome do arquivo:
TI419FEN_05.08.pdf
-
-
-
Informação técnica (TI)
Micropilot S FMR530 Technical Information
Level-Radar Continuous level transmitter for continuous and non-contact precision level measurement. For custody transfer andinventory control applicationswith NMi- and PTB-approvals.
EN PT 09/12/201610/05/201607/02/201430/10/201023/07/2009Idioma:
Inglês
Versão:
09/12/2016
Tamanho do arquivo:
954.1 KB
Nome do arquivo:
TI00344FEN_1616.pdf
-
-
-
Informação técnica (TI)
Micropilot S FMR532 Technical Information
Level-Radar Level transmitterfor continuous and non-contact precision level measurement
EN PT 09/12/201610/05/201605/02/201507/02/2014Idioma:
Inglês
Versão:
09/12/2016
Tamanho do arquivo:
1.3 MB
Nome do arquivo:
TI01122FEN_0416.pdf
-
-
-
Instruções de serviço (BA)
Micropilot S FMR530, FMR531, FMR532, FMR533 HART Description of Instrument Functions
Smart Transmitter for continuous and non-contact precision level measurement For custody transfer and inventory control applications with NMi- and PTB-approvals
EN PT 07/02/201423/07/200928/06/200601/04/2004Idioma:
Inglês
Versão:
07/02/2014
Tamanho do arquivo:
2.9 MB
Nome do arquivo:
BA00217FEN_1313.pdf
-
-
-
Instruções de serviço (BA)
Micropilot S FMR532 HART Operating Instructions
Level-Radar Continuous level transmitter for continuous and non-contact precision level measurement. For custody transfer andinventory control applications with NMi- and PTB-approvals.
EN PT 07/02/201430/11/201023/07/200928/06/200601/04/2004Idioma:
Inglês
Versão:
07/02/2014
Tamanho do arquivo:
4.5 MB
Nome do arquivo:
BA00208FEN_1413.pdf
-
-
-
Breves Instruções de Operação (KA)
Bedienungsanleitung/ Operating Instuction Micropilot S Kurzanleitung.
Bedienungsanleitung/ Operating Instuction Micropilot S Kurzanleitung.
EN PT 01/12/2000Idioma:
Inglês
Versão:
01/12/2000
Tamanho do arquivo:
716.8 KB
Nome do arquivo:
KA161FA2.PDF
-
-
-
Breves Instruções de Operação (KA)
Installation instruction - electronics, terminal module
Mircropilot S
EN PT 13/05/2015Idioma:
Inglês
Versão:
13/05/2015
Tamanho do arquivo:
1.1 MB
Nome do arquivo:
KA560F-a2.pdf
-
-
-
Breves Instruções de Operação (KA)
Micropilot S FMR532 HART Brief Operating Instructions
Level-Radar Continuous level transmitter for continuous and non-contact precision level measurement. For custody transfer andinventory control applications with NMi- and PTB-approvals.
EN PT 07/02/201430/11/2009Idioma:
Inglês
Versão:
07/02/2014
Tamanho do arquivo:
1.2 MB
Nome do arquivo:
KA01057FEN_1313.pdf
-
-
-
Breves Instruções de Operação (KA)
Micropilot S - sealing set
Micropilot S - sealing set
EN PT 15/04/2021Idioma:
Inglês
Versão:
15/04/2021
Tamanho do arquivo:
19.1 KB
Nome do arquivo:
KA00558F00_A2.pdf
-
-
-
Breves Instruções de Operação (KA)
Micropilot S - exchange of housing T12
Micropilot S - exchange of housingT12
EN PT 15/04/2021Idioma:
Inglês
Versão:
15/04/2021
Tamanho do arquivo:
567.9 KB
Nome do arquivo:
KA00559F00_A2.pdf
-
Buscar peças de reposição pelo número no desenho
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Cover T3/T12 Alu, coated, gasket
-
Cover
Número do desenhoCódigo de pedido25518710-0020 -
-
Cover F12/T12 Alu, window, gasket
-
Cover
Número do desenhoCódigo de pedido2052005936 -
-
Hood housing T12
-
Cover
Número do desenhoCódigo de pedido1152005643 -
-
Terminal module 5-pole, FMR53x
-
Terminal module
Número do desenhoCódigo de pedido3552005586 -
-
Terminal module 5-pole, Ex i, FMR53x/540
-
Terminal module
Número do desenhoCódigo de pedido3571020581 -
-
O-ring 113.9x3.63 EPDM, 5 pieces
-
further parts
Código de pedido71092209 -
-
Display VU331, version 2
-
Display
Número do desenhoCódigo de pedido4052026443 -
-
Electronics FMR532, Ex, HART, HF Modul
-
Electronic
Número do desenhoCódigo de pedido30XPF0029- -
-
Sealing kit FMR5xx
-
Sealing
Número do desenhoCódigo de pedido6552005628 -
-
HF Coax cable 6GHz
-
further parts
Código de pedido517140-0000 -
-
Tool for unplugging the antenna cable
-
further parts
Código de pedido52007646 -
-
HF-test cable 6GHz + resistor
-
further parts
Código de pedido52028063 -
-
HF-test cable 6GHz
-
further parts
Código de pedido71006590 -
-
ToF Adapter FXA291
-
further parts
Código de pedido71007843 -
