Nivotester FTL325P - Vibronic point level detection

Vibronic
Point level detection

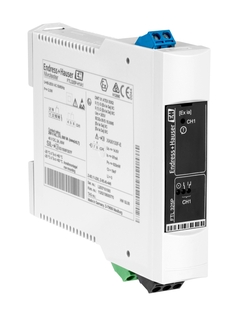

Nivotester FTL325P

Switching unit with intrinsically safe signal circuit for connection to Liquiphant or Soliphant

FTL325P

Comparar

Campo de aplicação

The switching unit FTL325P is used for point level detection in liquid tanks and bulk material silos, also in hazardous explosion areas. Also suitable for liquid detection in pipes for dry running protection for pumps and overfill prevention for tanks with combustible or non-combustible liquids harmful to water. Up to 3 measuring devices for two-point control and point level detection. Functional safety up to SIL3 in accordance to IEC 61508 using Liquiphant with electronic insert FEL57.

Switching unit with intrinsically safe signal circuit for connection to Liquiphant or Soliphant.

Ambient temperature: -20 to +70°C (-4 to +158°F)
International explosion protection certificates, overfill prevention WHG, marine approvals

Benefícios

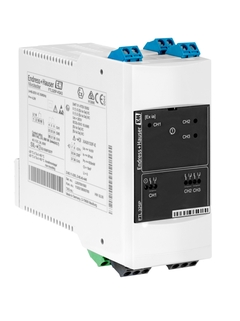

Nivotester FTL325P for connecting one, two or three measuring cells (1-, 2- or 3-channel devices)
Intrinsically safe signal circuits Ex ia for use of measuring sensor in explosion hazardous areas
Functional safety up to SIL2 through line monitoring. Simplified proof testing to WHG/SIL by pressing push-button
DIN Rail housing for simple series installation on standard rails in switch cabinet
Simple wiring using pluggable terminal blocks
Inputs are galvanically isolated from each other, from the mains and from the outputs

Seleção Extended

Produtos com tecnologia de ponta
Altamente funcional e prático

Excelência técnica

Simplicidade

O que é FLEX?

Produtos simples
Fácil de escolher, instalar e operar

Excelência técnica

Simplicidade

O que é FLEX?

Produtos padrão
Confiável, robusto e baixa manutenção

Excelência técnica

Simplicidade

O que é FLEX?

Produtos com tecnologia de ponta
Altamente funcional e prático

Excelência técnica

Simplicidade

O que é FLEX?

Produtos especializados
Desenvolvidos para aplicações exigentes

Excelência técnica

Simplicidade

Variável

O que é FLEX?

Versões FLEX	Excelência técnica	Simplicidade
F L E X Versão Fundamental Atende suas necessidades básicas de medição	Excelência técnica	Simplicidade
F L E X Versão Lean Lida com seus principais processos facilmente	Excelência técnica	Simplicidade
F L E X Seleção Extended Otimiza seus processos com tecnologias inovadoras	Excelência técnica	Simplicidade
F L E X Versão Xpert Controla suas aplicações mais difíceis	Excelência técnica	Simplicidade Variável

Saiba mais sobre a versões FLEX

Loading alternative products

Predecessor

Nivotester FTL375P

FTL320

Histórias de sucesso

Medição de nível de silos em canteiros de obras

Descubra como a Profibaustoffe Austria GmbH automatizou o monitoramento de material a granel dentro de silos para entregar reabastecimentos em uma base "just-in-time".
Leia o artigo completo
Economia em tempo, aumento em segurança

Funcionários da Returkraft devem satisfazer e documentar todos os requisitos dos pontos de medição SIL da usina.
Leia o artigo completo
Instrumentação adequada à finalidade para compressores de GNV

O governo do Egito está trabalhando para substituir combustíveis líquidos por gás natural. Para atingir esse objetivo, eles focaram em aumentar número de estações de GNC no país de 306 para 1000 até o final de 2021.
Leia o artigo completo
Medição de nível por fora do tanque

Em uma visita no processo de uma indústria de alimentos o usuário, que era responsável por quatro tanques plásticos, mencionou a necessidade de uma medição precisa com um equipamento de simples instalação e que tivesse um bom custo-benefício.
Leia o artigo completo
Medição de nível em silo de Farinha

Em uma fábrica de ração animal localizada no Nordeste do Brasil a medição de nível nos silos de farinha estava sofrendo interferência do processo.
Leia o artigo completo

Measuring principle

Vibration Liquids
Characteristic / Application

Switching unit PFM technology for rail mounting
Intrinsically safe
Highest SIL safety
Specialities

If sensors are redundant, SIL3
Supply / Communication

85...253 V AC,
20...30 V AC/ 20...60 V DC
Ambient temperature

Single installation:
-20 °C ... 60 °C
(-4 °F ... 140 °F)
Rail mounting:
-20 °C ... 50 °C
(-4 °F ... 122 °F)
Communication

1 Channel: 1 Level SPDT + 1 Alarm SPST
3 Channel: 3 level SPDT + 1 Alarm SPST
Certificates / Approvals

ATEX, FM, CSA, IEC Ex, TIIS, INMETRO, NEPSI, EAC
Safety approvals

Overfill prevention WHG
SIL

Measuring principle

Vibration Solids
Characteristic / Application

Switching unit PFM technology for rail mounting
Intrinsically safe
Supply / Communication

85...253 V AC,
20...30 V AC / 20...60 V DC
Ambient temperature

Single installation:
-20 °C ... 60 °C
(-4°F ... 140 °F)
Rail mounting:
-20 °C ... 50 °C
(-4 °F ... 122 °F)
Communication

1 Channel: 1 Level SPDT + 1 Alarm SPST
3 Channel: 3 level SPDT + 1 Alarm SPST
Certificates / Approvals

ATEX, FM, CSA, IEC Ex, TIIS, INMETRO, NEPSI
Safety approvals

Overfill prevention WHG
SIL
