Especificações resumidas
-
Accuracy
Rope probe: +/- 2 mm (0.08 in)
-
Process temperature
–40...+120 °C
(–40...+248 °F) -
Process pressure / max. overpressure limit
Vacuum...16 bar
(Vacuum...232 psi) -
Max. measurement distance
Rope: 12 m (40 ft)
Min DK >1.4 -
Main wetted parts
Rope probe:
304, 316, 316Ti, 316L, PEEK, PPS, PA
Campo de aplicação
Levelflex FMP56 is particularly designed for light-duty process conditions as they occur in silos and storage tanks for solids. FMP56 guided radar offers maximum reliability even in case of dusty atmosphere in narrow silos or in vessels with obstacles. Levelflex FMP56 is used for continuous level measurement in powdery to granular bulk solids. Dust, filling noises, temperature layers and gas layers do not affect the measurement. Remote access with SmartBlue app via Bluetooth module is available.

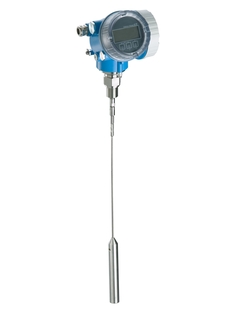

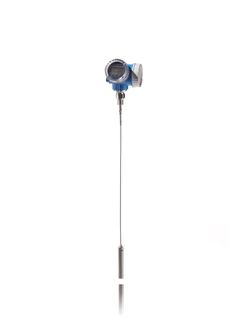

Version with rope probe.
Process connections: Thread or adapter flange
Temperature: -40 to +120°C (-40 to +248°F)
Pressure: -1 to +16bar (-14.5 to +232psi)
Maximum measuring range: 12m (39ft)
Accuracy: ± 2mm (0.08")
International explosion protection certificates, SIL, 5-point linearity protocol
Benefícios
Reliable measurement even for changing product and process conditions
HistoROM data management concept for fast and easy commissioning, maintenance and diagnostics
Highest reliability due to new Multi-Echo Tracking evaluation
Hardware and software developed according to IEC 61508 up to SIL3
Heartbeat Technology for a cost-effective and safe plant operation during the entire life cycle
Seamless integration into control or asset management systems and intuitive, menu-guided operation concept (on-site or via the control system)
World's easiest proof test for SIL and WHG saves time and costs
Vídeos
Versão Lean
-
Produtos padrão
- Confiável, robusto e baixa manutenção
Excelência técnica
Simplicidade
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
| Versões FLEX | Excelência técnica | Simplicidade |
|---|---|---|
Versão Fundamental Atende suas necessidades básicas de medição |
Excelência técnica
|
Simplicidade
|
Versão Lean Lida com seus principais processos facilmente |
Excelência técnica
|
Simplicidade
|
Seleção Extended Otimiza seus processos com tecnologias inovadoras |
Excelência técnica
|
Simplicidade
|
Versão Xpert Controla suas aplicações mais difíceis |
Excelência técnica
|
Simplicidade
Variável |
Loading alternative products
Predecessor
Histórias de sucesso
Também pode ter interessar
Mais baixados
-
-
Informação técnica (TI)
Levelflex FMP56, FMP57
Versão em português - 07/2020
Radar de onda guiada
EN PT 22/02/202330/06/202212/04/202231/07/202012/04/2018Idioma:
Português
Versão:
31/07/2020
Tamanho do arquivo:
3.5 MB
Nome do arquivo:
TI01004FPT_2320.pdf
-
-
-
Informação técnica (TI)
Weld-in adapter, process adapter and flanges
Versão em português - 10/2021
Level and pressure measurement
EN PT 28/10/202119/06/202008/11/201917/08/201730/06/2016Idioma:
Português
Versão:
28/10/2021
Tamanho do arquivo:
2.7 MB
Nome do arquivo:
TI00426FPT_2321.pdf
-
291 documentos
-
-
Informação técnica (TI)
Weld-in adapter, process adapter and flanges
Level and pressure measurement
EN PT 28/10/202119/06/202008/11/201917/08/201730/06/2016Idioma:
Português
Versão:
28/10/2021
Tamanho do arquivo:
2.7 MB
Nome do arquivo:
TI00426FPT_2321.pdf
-
-
-
Informação técnica (TI)
Levelflex FMP56, FMP57
Radar de onda guiada
EN PT 22/02/202330/06/202212/04/202231/07/202012/04/2018Idioma:
Português
Versão:
12/04/2022
Tamanho do arquivo:
3.5 MB
Nome do arquivo:
TI01004FPT_2422-00.pdf
-
-
-
Instruções de serviço (BA)
Levelflex FMP56, FMP57 HART
Radar de onda guiada
EN PT 21/02/202330/06/202212/04/202231/07/202012/04/2018Idioma:
Português
Versão:
12/04/2022
Tamanho do arquivo:
4.7 MB
Nome do arquivo:
BA01004FPT_2222-00.pdf
-
-
-
Instruções de serviço (BA)
BA Levelflex FMP56, FMP57 FOUNDATION Fieldbus
Radar de onda guiada
EN PT 22/02/202330/06/202212/04/201816/11/201715/12/2016Idioma:
Português
Versão:
30/06/2022
Tamanho do arquivo:
5.4 MB
Nome do arquivo:
BA01055FPT_0722-00.pdf
-
-
-
Instruções de serviço (BA)
Levelflex FMP56, FMP57 PROFIBUS PA
Radar de onda guiada
EN PT 21/02/202330/06/202212/04/201816/11/201715/12/2016Idioma:
Português
Versão:
30/06/2022
Tamanho do arquivo:
4.2 MB
Nome do arquivo:
BA01009FPT_1822-00.pdf
-
-
-
Descrição dos parâmetros do dispositivo (GP)
Levelflex FMP5x HART Description of Device Parameters
Guided wave radar
EN PT 28/04/201630/10/201426/02/201429/07/201101/10/2010Idioma:
Inglês
Versão:
28/04/2016
Tamanho do arquivo:
3.3 MB
Nome do arquivo:
GP01000FEN_1616.pdf
-
-
-
Descrição dos parâmetros do dispositivo (GP)
Levelflex FMP50, FMP51, FMP52, FMP53, FMP54, FMP55, FMP56, FMP57 PROFIBUS PA Description of Device Parameters
Guided wave radar
EN PT 30/10/201404/08/2011Idioma:
Inglês
Versão:
30/10/2014
Tamanho do arquivo:
4.7 MB
Nome do arquivo:
GP01001FEN_1314.pdf
-
-
-
Descrição dos parâmetros do dispositivo (GP)
Levelflex FMP50, FMP51, FMP52, FMP53, FMP54, FMP55, FMP56, FMP57 FOUNDATION Fieldbus Description of Device Parameters
Guided wave radar
EN PT 09/06/201527/04/2012Idioma:
Inglês
Versão:
09/06/2015
Tamanho do arquivo:
3.5 MB
Nome do arquivo:
GP01015FEN_0215.pdf
-
-
-
Breves Instruções de Operação (KA)
Levelflex FMP56, FMP57 PROFIBUS PA
Radar de onda guiada
EN PT 30/06/202205/04/202212/04/201817/11/201712/02/2015Idioma:
Português
Versão:
05/04/2022
Tamanho do arquivo:
1.5 MB
Nome do arquivo:
KA01073FPT_1722-00.pdf
-
-
-
Breves Instruções de Operação (KA)
Levelflex FMP56, FMP57 HART
Radar de onda guiada
EN PT 30/06/202205/04/202212/04/201817/11/201712/02/2015Idioma:
Português
Versão:
05/04/2022
Tamanho do arquivo:
1.6 MB
Nome do arquivo:
KA01061FPT_1922-00.pdf
-
Buscar peças de reposição pelo número no desenho
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Housing filter 316L, GT18, 1 set
-
Filter
Número do desenhoCódigo de pedido1971115174 -
-
Housing filter Brass/Ni GT19/20, 1 set
-
Filter
Número do desenhoCódigo de pedido1971115175 -
-
Set housing securing clamps
-
Housing/housing accessories
Número do desenhoCódigo de pedido1771115176 -
-
Cover GT18 316L, HNBR
-
Cover
Número do desenhoCódigo de pedido2071110281 -
-
Cover GT18 316L, sight glass, HNBR
-
Cover
Número do desenhoCódigo de pedido2071110282 -
-
Cover GT19 PBT, sight glass, EPDM
-
Cover
Número do desenhoCódigo de pedido2071110292 -
-
Cover GT19 PBT, EPDM
-
Cover
Número do desenhoCódigo de pedido2071110293 -
-
Cover GT19 PBT, Terminal Ex, EPDM
-
Cover
Número do desenhoCódigo de pedido2071110295 -
-
Cover GT20 Alu, sight glass, HNBR
-
Cover
Número do desenhoCódigo de pedido2071110297 -
-
Cover GT20 Alu, HNBR
-
Cover
Número do desenhoCódigo de pedido2071110299 -
-
Cover GT19 PBT, Terminal, OVP, EPDM
-
Cover
Número do desenhoCódigo de pedido2071185518 -
-
Cover GT18 316L, terminal Ex d, HNBR
-
Cover
Número do desenhoCódigo de pedido2571110284 -
-
Cover GT18 316L, terminal Ex, HNBR
-
Cover
Número do desenhoCódigo de pedido2571110291 -
-
Cover GT20 Alu, Terminal Ex, HNBR
-
Cover
Número do desenhoCódigo de pedido2571110301 -
-
Cover GT20 Alu, Terminal Ex d, HNBR
-
Cover
Número do desenhoCódigo de pedido2571110302 -
-
Cover GT18 316L, Terminal, OVP, HNBR
-
Cover
Número do desenhoCódigo de pedido2571185516 -
-
Cover GT20 Alu, Terminal, OVP, HNBR
-
Cover
Número do desenhoCódigo de pedido2571185517 -
-
Sealing set GT18/GT19/GT20, EPDM, HNBR
-
Sealing
Número do desenhoCódigo de pedido6571110303 -
-
Plug M12, IP66/68 NEMA4X/6P, ProToF
-
further parts
Código de pedido71450381 -
-
I/O module 2-wire, 4-20mA, HART, Ex, V2
-
I/O module
Número do desenhoCódigo de pedido3471108594 -
-
I/O module 2-wire, 4-20mA, HART, Ex, V2
-
I/O module
Número do desenhoCódigo de pedido3471108594 -
-
I/O module 2-wire, 4-20mA, HART, Ex, V2
-
I/O module
Número do desenhoCódigo de pedido3471108594 -
-
I/O module Level, 2-wr.4-20mA,HART,Ex,V1
-
I/O module
Número do desenhoCódigo de pedido3471108595 -
-
I/O module Level, 2-wr.4-20mA,HART,Ex,V1
-
I/O module
Número do desenhoCódigo de pedido3471108595 -
-
I/O module Level, 2-wr.4-20mA,HART,Ex,V1
-
I/O module
Número do desenhoCódigo de pedido3471108595 -
-
I/O module, 2-wr.,4-20mA,HART,PFS,Ex,V1
-
I/O module
Número do desenhoCódigo de pedido3471108599 -
-
I/O module, 2-wire, PA, PFS, Ex, V1
-
I/O module
Número do desenhoCódigo de pedido3471108603 -
-
I/O module, 2-wire, PA, PFS, Ex, V1
-
I/O module
Número do desenhoCódigo de pedido3471108603 -
-
I/O module, 2-wire, PA, PFS, Ex, V1
-
I/O module
Número do desenhoCódigo de pedido3471108603 -
-
I/O module, 2-wire, PA, PFS, Ex, V1
-
I/O module
Número do desenhoCódigo de pedido3471108603 -
-
I/O module, 2-wire, PA/FF, PFS, Ex, V2
-
I/O module
Número do desenhoCódigo de pedido3471164940 -
-
I/O module, 2-wire, PA/FF, PFS, Ex, V2
-
I/O module
Número do desenhoCódigo de pedido3471164940 -
-
I/O module, 2-wire, PA/FF, PFS, Ex, V2
-
I/O module
Número do desenhoCódigo de pedido3471164940 -
-
I/O module, 2-wire, PA/FF, PFS, Ex, V2
-
I/O module
Número do desenhoCódigo de pedido3471164940 -
-
I/O mod.Level,2-wr.4-20mA,HART,Ex,LP,V2
-
I/O module
Número do desenhoCódigo de pedido3471187812 -
-
I/O mod.Level,2-wr.4-20mA,HART,Ex,LP,V2
-
I/O module
Número do desenhoCódigo de pedido3471187812 -
-
I/O mod.Level,2-wr.4-20mA,HART,Ex,LP,V2
-
I/O module
Número do desenhoCódigo de pedido3471187812 -
-
I/O mod. Level,4-wr.DC,4-20mA,HART,Ex,V2
-
I/O module
Número do desenhoCódigo de pedido3471207473 -
-
I/O mod. Level, 2-wr.2x4-20mA,HART,Ex,V2
-
I/O module
Número do desenhoCódigo de pedido3471207474 -
-
I/O mod. Level,4-wr.AC,4-20mA,HART,Ex,V2
-
I/O module
Número do desenhoCódigo de pedido3471207475 -
-
Terminal set 4-wire, I/O module
-
Terminals
Número do desenhoCódigo de pedido3771110279 -
-
Terminal set 2-wire, I/O module
-
Terminals
Número do desenhoCódigo de pedido3771110280 -
-
Transmitter electronics FHX50
-
further parts
Código de pedido71197334 -
-
M12-female plug connector, VA
-
further parts
Código de pedido71296840 -
-
Cable FHX50, FHX50B, 5m
-
further parts
Código de pedido71206552 -
-
Cable FHX50, FHX50B, 10m
-
further parts
Código de pedido71206554 -
