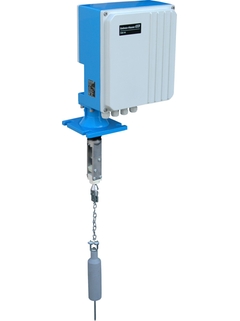

Silopilot FMM50 - Electromechanical level measurement

Electromechanical
Level measurement
Silopilot FMM50

For continuous level measurement even in high bulk solids silos or bins

FMM50

Comparar

Especificações resumidas

Accuracy

+/- 5 cm
Process temperature

-20°C ... +230°C
(-4°F ... 446°F)
Process pressure / max. overpressure limit

0.8 ... 3 bar
(11.6psi...43.5psi)
Max. measurement distance

70m (230ft)
Main wetted parts

Aluminium, Steel, Stainless steel

Ver todas as especificações

Campo de aplicação

Silopilot FMM50 is an electromechanical level system. Depending on the sensing weight, the level can be measured in bins or silos with dusty, fine-grained or coarse-grained bulk solids or in tanks with liquids.

For level measurement in bunkers or silos for dusty, fine or coarse-grained bulk products, or in tanks containing liquids.

Process connection: Flange
Temperature: -40 to +230°C (-40 to +446°F)
Pressure: 0.8 to 3bar (11.6 to 43.5psi)
Measuring range: 70m (230ft)
Accuracy: ±5cm (1.97")
International explosion protection certificates

Benefícios

High reliability level measurement of powdery, fine-grained or coarse-grained bulk solids
Safe measurements in extremely dusty environments
Fully electronic digital minimum fail-safe control, therefore no running down of the sensor weight into the silo outlet and no risk to the conveying systems
Quick menu-guided local operation using a 4-line text display
High performance three-phase engine (traction power up to 500N) using a single-phase supply voltage by employment of a converter, therefore simple electric supply
Optional design with certification for application in areas subject to dust explosion hazard zones 20, 21 and 22 (measuring zone) or zones 21 and 22 (device zone), category 1/2D

Seleção Extended

Produtos com tecnologia de ponta
Altamente funcional e prático

Excelência técnica

Simplicidade

O que é FLEX?

Produtos simples
Fácil de escolher, instalar e operar

Excelência técnica

Simplicidade

O que é FLEX?

Produtos padrão
Confiável, robusto e baixa manutenção

Excelência técnica

Simplicidade

O que é FLEX?

Produtos com tecnologia de ponta
Altamente funcional e prático

Excelência técnica

Simplicidade

O que é FLEX?

Produtos especializados
Desenvolvidos para aplicações exigentes

Excelência técnica

Simplicidade

Variável

O que é FLEX?

Versões FLEX	Excelência técnica	Simplicidade
F L E X Versão Fundamental Atende suas necessidades básicas de medição	Excelência técnica	Simplicidade
F L E X Versão Lean Lida com seus principais processos facilmente	Excelência técnica	Simplicidade
F L E X Seleção Extended Otimiza seus processos com tecnologias inovadoras	Excelência técnica	Simplicidade
F L E X Versão Xpert Controla suas aplicações mais difíceis	Excelência técnica	Simplicidade Variável

Saiba mais sobre a versões FLEX

Loading alternative products

Predecessor

Silopilot FMM760

FMM760Z

Histórias de sucesso

Medição de nível de silos em canteiros de obras

Descubra como a Profibaustoffe Austria GmbH automatizou o monitoramento de material a granel dentro de silos para entregar reabastecimentos em uma base "just-in-time".
Leia o artigo completo
Medição de nível por fora do tanque

Em uma visita no processo de uma indústria de alimentos o usuário, que era responsável por quatro tanques plásticos, mencionou a necessidade de uma medição precisa com um equipamento de simples instalação e que tivesse um bom custo-benefício.
Leia o artigo completo
Medição de nível em silo de Farinha

Em uma fábrica de ração animal localizada no Nordeste do Brasil a medição de nível nos silos de farinha estava sofrendo interferência do processo.
Leia o artigo completo
Amplie o intervalo de proof tests de instrumentos SIL com a Liquiphant FTL51

Descubra como nosso cliente CABB pôde ampliar os intervalos de teste de confirmação SIL com o novo Liquiphant FTL51
Leia o artigo completo
Conceito de logística otimizado para sistemas de tanque

Implementamos um conceito de logística altamente eficaz nas instalações de Basel dos distribuidores de produtos químicos Brenntag Schweizerhall AG.
Leia o artigo completo

Measuring principle

Electromechanical
Characteristic / Application

Not affected by characteristics of solid medium
Mesuring range: 70m
Specialities

Switch to indicate need of maintenance (predictive maintenance)
Supply / Communication

180 ... 253 V, 50/60 Hz
Accuracy

+/- 5 cm
Ambient temperature

-40°C ... +70°C
(-40°F ... 158°F)
Process temperature

-20°C ... +230°C
(-4°F ... 446°F)
Process pressure / max. overpressure limit

0.8 ... 3 bar
(11.6psi...43.5psi)
Main wetted parts

Aluminium, Steel, Stainless steel
Process connection

Flange DN100 PN16 / 4"
Blocking distance

Top: 500 mm (20 ")
Max. measurement distance

70m (230ft)
Communication

0/4...20 mA
Certificates / Approvals

ATEX
Design approvals

EN10204-3.1
