Especificações resumidas
-
Accuracy
Standard: 0.05%
Platinum: up to 0.025% -
Process temperature
-40°C...150°C
(-40°F...302°F) -
Pressure measuring range
100mbar...40bar
(1.5psi...600psi) -
Process pressure / max. overpressure limit
60bar (900psi)
-
Main wetted parts
Ceraphire ceramic
Alloy C
316L
Monel
PVDF -
Max. measurement distance
400m (1312ft) H2O
-
Material process membrane
Ceramic
-
Measuring cell
100 mbar...40 bar
(1.5 psi...600 psi)
relative/ absolute
Campo de aplicação

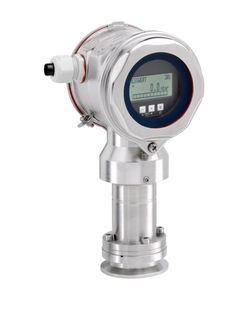

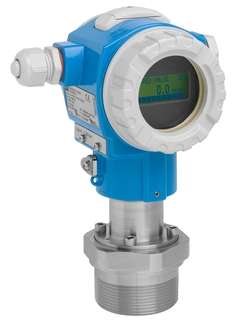

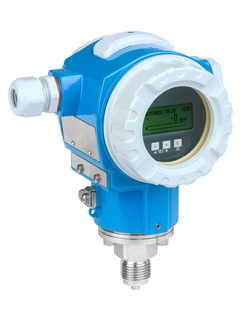

The Cerabar PMC71 digital pressure transmitter with capacitive, oil-free ceramic measuring cell is typically used in the process and hygienic applications for pressure, level, volume or mass measurement in liquids and gases. It guarantees high degree of system safety thanks to vacuum-proof ceramic membrane with integrated breakage detection. Quick Setup with adjustable measuring range allows simple commissioning, reduces costs and saves time. SIL2/3 according to IEC 61508.
Two chamber aluminum or stainless steel (316L) housing.
Process connections: Threads, flanges or hygienic connections
Process temperature: -40 to +150°C (-40 to +302°F)
Measuring ranges: -1/0 up to to +40bar (+1.5 to +600psi)
Accuracy: ±0.05%, "Platinum" ±0.025%
International explosion protection certificates, overfill prevention WHG, SIL, hygienic approvals, marine approvals
Benefícios
Best fit for vacuum applications and applications with corrosive and abrasive media
Process safety through membrane breakage detection
Overload-resistant high purity ceramic sensor (99.9% Al2O3)
HistoROM data management concept for fast and easy commissioning, maintenance and diagnostics
Easy menu-guided commissioning via local display, 4 to 20mA with HART, PROFIBUS PA, FOUNDATION Fieldbus
Highest safety due to gastight feedthrough with capabilities up to SIL2/3, certified to IEC 61508
Available with mounted manifolds: always fit, always tested for leaks
Vídeos
Seleção Extended
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
| Versões FLEX | Excelência técnica | Simplicidade |
|---|---|---|
Versão Fundamental Atende suas necessidades básicas de medição |
Excelência técnica
|
Simplicidade
|
Versão Lean Lida com seus principais processos facilmente |
Excelência técnica
|
Simplicidade
|
Seleção Extended Otimiza seus processos com tecnologias inovadoras |
Excelência técnica
|
Simplicidade
|
Versão Xpert Controla suas aplicações mais difíceis |
Excelência técnica
|
Simplicidade
Variável |
Loading alternative products
Predecessor
Histórias de sucesso
Mais baixados
-
-
Informação técnica (TI)
Cerabar S PMC71, PMP71, PMP75
Versão em português - 09/2020
Medição da pressão do processo
EN PT 13/01/202229/09/202001/04/202016/04/201904/12/2018Idioma:
Português
Versão:
29/09/2020
Tamanho do arquivo:
3.6 MB
Nome do arquivo:
TI00383PPT_3420.pdf
-
-
-
Descrição geral da estação (GSD)
General Station Description (GSD) - Cerabar S - PROFIBUS PA
Language neutral - 05/2014
Any, PROFIBUSSystem, Any
Idioma:
Language neutral
Versão:
19/05/2014
Tamanho do arquivo:
14 KB
Nome do arquivo:
EH_PA_PR_CerabarS_0x1541_0x03_0x01_PALIB.zip
-
264 documentos
-
-
Informação técnica (TI)
Weld-in adapter, process adapter and flanges
Level and pressure measurement
EN PT 28/10/202119/06/202008/11/201917/08/201730/06/2016Idioma:
Português
Versão:
28/10/2021
Tamanho do arquivo:
2.7 MB
Nome do arquivo:
TI00426FPT_2321.pdf
-
-
-
Informação técnica (TI)
Cerabar S PMC71, PMP71, PMP75
Medição da pressão de processo
EN PT 13/01/202229/09/202001/04/202016/04/201904/12/2018Idioma:
Português
Versão:
13/01/2022
Tamanho do arquivo:
3.7 MB
Nome do arquivo:
TI00383PPT_3521-00.pdf
-
-
-
Instruções de serviço (BA)
Cerabar S /Deltabar S /Deltapilot S Description of device functions PROFIBUS PA V04.01.zz
Cerabar S PMC71, PMP71, PMP75 Pressure transmitter Deltabar S FMD77, FMD78, PMD75 Differential pressure transmitter Deltapilot S FMB70 Hydrostatic pressure transmitter
EN PT 03/04/201710/12/201407/08/201301/10/201101/05/2010Idioma:
Inglês
Versão:
03/04/2017
Tamanho do arquivo:
4.8 MB
Nome do arquivo:
BA00296PEN_1616.pdf
-
-
-
Instruções de serviço (BA)
Cerabar S PMC71, PMP71, PMP75 FOUNDATION Fieldbus (V 04.00.zz) Operating Instructions
Pressure transmitter with ceramic and metal sensors Overload-resistant and function-monitored; Communication via FOUNDATION Fieldbus
EN PT 03/04/201710/12/201407/05/201430/04/201303/02/2012Idioma:
Inglês
Versão:
03/04/2017
Tamanho do arquivo:
4.3 MB
Nome do arquivo:
BA00302PEN_1816.pdf
-
-
-
Instruções de serviço (BA)
Cerabar S PMC71, PMP71, PMP75 PROFIBUS PA (V 04.01.zz) Operating Instructions
Pressure transmitter with ceramic and metal sensors Overload-resistant and function-monitored; Communication via PROFIBUSPA
EN PT 03/04/201710/12/201407/05/201407/08/201303/02/2012Idioma:
Inglês
Versão:
03/04/2017
Tamanho do arquivo:
3.3 MB
Nome do arquivo:
BA00295PEN_1816.pdf
-
-
-
Instruções de serviço (BA)
Cerabar S / Deltabar S / Deltapilot S, Description of device functions FOUNDATION Fieldbus V 04.00.zz
Cerabar S PMC71, PMP71, PMP75 Pressure transmitter Deltabar S FMD77, FMD78, PMD75 Differential pressure transmitter Deltapilot S FMB70 Hydrostatic pressure transmitter
EN PT 03/04/201710/12/201407/05/201430/04/201301/10/2011Idioma:
Inglês
Versão:
03/04/2017
Tamanho do arquivo:
6.3 MB
Nome do arquivo:
BA00303PEN_1716.pdf
-
-
-
Instruções de serviço (BA)
Cerabar S PMC71, PMP71, PMP75 HART V02.30.zz Operating Instructions
Pressure transmitter with ceramic and metal sensors
EN PT 01/03/201810/12/201401/11/201407/05/201417/01/2013Idioma:
Português
Versão:
01/03/2018
Tamanho do arquivo:
1.2 MB
Nome do arquivo:
BA00271PPT_1916.pdf
-
-
-
Instruções de serviço (BA)
Cerabar S Operating Instructions HART, Software version 7.1
Cerabar S PMC631, PMC731, PMP635, PMP731, Pressure transmitter
EN PT 01/01/200401/03/200301/04/1999Idioma:
Inglês
Versão:
01/01/2004
Tamanho do arquivo:
1.9 MB
Nome do arquivo:
BA187PEN.pdf
-
-
-
Instruções de serviço (BA)
Cerabar S / Deltabar S / Deltapilot S HART V02.30.zz Description of Instrument Functions
Cerabar S PMC71, PMP71, PMP75 Pressure transmitter Deltabar S FMD77, FMD78, PMD75 Differential pressuretransmitter Deltapilot S FMB70 Hydrostatic pressure transmitter
EN PT 01/03/201810/12/201401/11/201407/05/201417/01/2013Idioma:
Português
Versão:
01/03/2018
Tamanho do arquivo:
5.1 MB
Nome do arquivo:
BA00274PPT_1816.pdf
-
-
-
Breves Instruções de Operação (KA)
Cerabar S PMC71, PMP71, PMP75
Medição de pressão do processo
EN PT 30/06/202203/04/201710/12/201407/05/201430/04/2013Idioma:
Português
Versão:
30/06/2022
Tamanho do arquivo:
1.2 MB
Nome do arquivo:
KA01025PPT_1922-00.pdf
-
Buscar peças de reposição pelo número no desenho
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Mounting set housing T14/T15 sensor
-
Housing/housing accessories
Número do desenhoCódigo de pedido1252020440 -
-
Mounting set housing T17 / sensor
-
Housing/housing accessories
Número do desenhoCódigo de pedido1271020596 -
-
Push button housing, PA/FF
-
Housing/housing accessories
Número do desenhoCódigo de pedido1352022418 -
-
Push button housing, HART, version 1
-
Housing/housing accessories
Número do desenhoCódigo de pedido1352022419 -
-
Push button housing, HART, version 2
-
Housing/housing accessories
Número do desenhoCódigo de pedido1352024110 -
-
Cable gland M20, gasket
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1552020760 -
-
Cable entry G1/2, gasket, adapter
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1552020761 -
-
Plug 2/7-pole, HAN7D, gasket
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1552020762 -
-
Plug 3-pole, M12, gasket
-
Adapter housing/cable entry
Número do desenhoCódigo de pedido1552020763 -
-
Housing filter VA, EPDM, 1 piece
-
further parts
Código de pedido71111056 -
-
Housing filter VA, VMQ, F15, T17, 1 pc.
-
further parts
Código de pedido71219639 -
-
Cover T14/T15 Alu, gasket
-
Cover
Número do desenhoCódigo de pedido2052020432 -
-
Cover T14/T15 Alu, Ex d, gasket
-
Cover
Número do desenhoCódigo de pedido2052020433 -
-
Cover T14 316L, Ex d, EPDM
-
Cover
Número do desenhoCódigo de pedido2052028310 -
-
Cover T17 316L, gasket
-
Cover
Número do desenhoCódigo de pedido2071002774 -
-
Cover T17 316L, sight glass, gasket
-
Cover
Número do desenhoCódigo de pedido2071002810 -
-
Cover T17 316L, sight glass PC, gasket
-
Cover
Número do desenhoCódigo de pedido2071002811 -
-
Cover T14/T15 Alu, sight glass, gasket
-
Cover
Número do desenhoCódigo de pedido2071245247 -
-
Cover T14/T15 Alu,Exd,sight glass,gasket
-
Cover
Número do desenhoCódigo de pedido2071245249 -
-
Sealing EPDM, F30/31/34, T14/15, 5 pcs.
-
Sealing
Número do desenhoCódigo de pedido2152020429 -
-
Cover sealing FVQM, T14, 5 pieces
-
Sealing
Número do desenhoCódigo de pedido2171206971 -
-
Cable PE,80inch,sep. housing FMXXX/PMXXX
-
further parts
Código de pedido71043886 -
-
Cable PE,200inch,sep.housing FMXXX/PMXXX
-
further parts
Código de pedido71043888 -
-
Cable PE,400inch,sep.housing FMXXX/PMXXX
-
further parts
Código de pedido71043889 -
-
Cable FEP,200inch,sep.housingFMXXX/PMXXX
-
further parts
Código de pedido71070738 -
-
Ground terminal T14/T15/T17, F30/F31
-
further parts
Código de pedido71290825 -
-
Cover T14/T15 Alu, gasket
-
Cover
Número do desenhoCódigo de pedido2552020432 -
-
Cover T14/T15 Alu, Ex d, gasket
-
Cover
Número do desenhoCódigo de pedido2552020433 -
-
Cover T14 316L, Ex d, EPDM
-
Cover
Número do desenhoCódigo de pedido2552028310 -
-
Cover T17 316L, gasket
-
Cover
Número do desenhoCódigo de pedido2571002774 -
-
Cover T14 316L, Ex d, FVMQ
-
Cover
Número do desenhoCódigo de pedido2071206965 -
-
Cover T14 316L, Ex d, sight glass, FVMQ
-
Cover
Número do desenhoCódigo de pedido2071206968 -
-
Cover T14 316L, Ex d, sight glass, EPDM
-
Cover
Número do desenhoCódigo de pedido2071245250 -
-
Cover T14 316L, Ex d, FVMQ
-
Cover
Número do desenhoCódigo de pedido2571206965 -
-
Electronics HART Ex, ext. p. b., v2.0
-
Electronic
Número do desenhoCódigo de pedido3052024111 -
-
Electronics HART Ex, v2.0
-
Electronic
Número do desenhoCódigo de pedido3052024400 -
-
Electronics HART Ex, v2.10
-
Electronic
Número do desenhoCódigo de pedido3071026358 -
-
Electronics HART Ex, ext. p. b., v2.10
-
Electronic
Número do desenhoCódigo de pedido3071026359 -
-
Electronic HART Ex, v2.11
-
Electronic
Número do desenhoCódigo de pedido3071196092 -
-
Electronics HART Ex, ext. p. b., v2.11
-
Electronic
Número do desenhoCódigo de pedido3071196093 -
-
Upgrade electronics HART Ex, v2.1
-
further parts
Código de pedido52026762 -
-
Upgrade electr. HART Ex,ext.push b.,v2.1
-
further parts
Código de pedido52026763 -
-
Electronics PA, HW02.00, SW4.0
-
Electronic
