Especificações resumidas
-
Output
WirelessHART communication interface
Transmission rate: Nominal 250 kBits/s
Operating frequency: 2.4 GHz (ISM band)
Transmission range under reference conditions:
Outdoor 250 m, indoor 50 m -
Display
Integral via 3 LEDs
Campo de aplicação

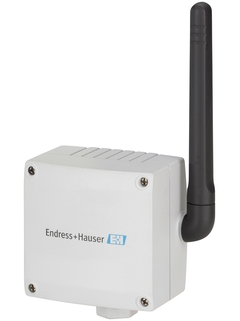

O Adaptador WirelessHART SWA70 é um módulo de interface para a transmissão sem fio de sinais de 4-20 mA/HART a partir de equipamentos de campo conectados a um WirelessHART Fieldgate. Ele é alimentado por uma bateria ou unidades de fonte de alimentação. O adaptador WirelessHART pode ser usado em áreas classificadas e não classificadas para aplicações.
Otimização de processo: Monitore e otimize as seções da planta com menos custo e esforço conectando o adaptador WirelessHART.
Monitoramento de nível em tanques e silos: O valor medido, o estado do equipamento e da bateria são transmitidos em intervalos regulares a um sistema de nível superior.
Monitoramento da condição da planta: Os equipamentos sem fio são montados em pontos críticos na planta com acessibilidade limitada ou onde os custos de ligação elétrica são limitados. Melhor vazão de dados e diagnósticos aumentam a confiabilidade e segurança da planta.
Benefícios
Equipamentos HART são rapidamente atualizados à tecnologia WirelessHART
Integração rápida de equipamentos de campo de 4-20 mA em uma rede WirelessHART
Um equipamento de campo de 4-20 mA e até quatro equipamentos de campo HART, no modo multidrop, podem ser conectados a um adaptador WirelessHART
Modo burst e notificação de eventos compatíveis
Equipamentos HART remotos e de difícil acesso são conectados à sala de controle sem cabos dispendiosos
Fácil planejamento, instalação rápida e integração
Vídeos
Versão Xpert
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
-
Produtos com tecnologia de ponta
- Altamente funcional e prático
Excelência técnica
Simplicidade
-
Produtos especializados
- Desenvolvidos para aplicações exigentes
Excelência técnica
Simplicidade
Variável
| Versões FLEX | Excelência técnica | Simplicidade |
|---|---|---|
Versão Fundamental Atende suas necessidades básicas de medição |
Excelência técnica
|
Simplicidade
|
Versão Lean Lida com seus principais processos facilmente |
Excelência técnica
|
Simplicidade
|
Seleção Extended Otimiza seus processos com tecnologias inovadoras |
Excelência técnica
|
Simplicidade
|
Versão Xpert Controla suas aplicações mais difíceis |
Excelência técnica
|
Simplicidade
Variável |
Loading alternative products
Mais baixados
-
-
Instruções de serviço (BA)
Adaptador WirelessHART SWA70
Versão em português - 01/2011
Adaptador WirelessHART SWA70 Modem inteligente sem fio com fonte de alimentação para dispositivos de campo
EN PT 04/05/201830/09/201631/03/201528/05/201424/01/2014Idioma:
Português
Versão:
17/01/2011
Tamanho do arquivo:
5.6 MB
Nome do arquivo:
BA00061S38PT1310 -Anatel.pdf
-
-
-
Informação técnica (TI)
Adaptador WirelessHART SWA70
Versão em português - 01/2022
Adaptador WirelessHART inteligente para tensão de alimentação de equipamentos de campo
EN PT 03/01/202226/02/202104/05/201830/09/201630/06/2016Idioma:
Português
Versão:
03/01/2022
Tamanho do arquivo:
524.3 KB
Nome do arquivo:
TI00026SPT_2422-00.pdf
-
58 documentos
-
-
Informação técnica (TI)
Adaptador WirelessHART SWA70
Adaptador WirelessHART inteligente para tensão de alimentação de equipamentos de campo
EN PT 03/01/202226/02/202104/05/201830/09/201630/06/2016Idioma:
Português
Versão:
03/01/2022
Tamanho do arquivo:
524.3 KB
Nome do arquivo:
TI00026SPT_2422-00.pdf
-
-
-
Instruções de serviço (BA)
Adaptador WirelessHART SWA70
Adaptador WirelessHART SWA70 Modem inteligente sem fio com fonte de alimentação para dispositivos de campo
EN PT 04/05/201830/09/201631/03/201528/05/201424/01/2014Idioma:
Português
Versão:
17/01/2011
Tamanho do arquivo:
5.6 MB
Nome do arquivo:
BA00061S38PT1310 -Anatel.pdf
-
-
-
Breves Instruções de Operação (KA)
WirelessHART Adapter SWA70 Brief Operating Instruction DE, EN, FR, ES, IT, NL
Intelligentes Funkmodul Intelligent wireless modem Modem sans fil intelligent Modem inteligente wireless Modem wireless intelligente Intelligente draadloze modem
EN PT 30/06/201631/03/201528/05/201424/01/201416/07/2013Idioma:
Inglês
Versão:
30/06/2016
Tamanho do arquivo:
3.3 MB
Nome do arquivo:
KA00063SA6_2016_PV02.40.xx.pdf
-
-
-
Instruções de segurança (XA)
Adaptador WirelessHART SWA70
4-20 mA HART ATEX, IECEx: Ex ia IIC Gb Extb [ia] IIIC Db
EN PT 07/06/202116/08/201720/09/201626/02/2016Idioma:
Português
Versão:
07/06/2021
Tamanho do arquivo:
460.4 KB
Nome do arquivo:
XA01366FPT_0420.pdf
-
-
-
Instruções de segurança (XA)
WirelessHART adapter SWA70
4-20 mA HART II 2 G Ex ia IIC Gb II 2 D Ex tb [ia] IIIC Db
Idioma:
Inglês
Versão:
02/08/2021
Tamanho do arquivo:
456.6 KB
Nome do arquivo:
XA02655FEN_0121.pdf
-
-
-
Instruções de segurança (XA)
Safety Instructions WirelessHART-Adapter SWA70
ATEX: II 2 G Ex ia IIC T4Gb, II 2 D Ex tb [ia] IIIC T70°C Db IECEx: Ex ia IIC T4 Gb, Ex tb [ia] IIIC T70°C Db BVS 09 ATEX E 134;IECEx BVS 09.0062
EN PT 06/06/201331/12/201021/01/2010Idioma:
Inglês
Versão:
06/06/2013
Tamanho do arquivo:
487 KB
Nome do arquivo:
XA00506FA3_1413.pdf
-
-
-
Instruções de segurança (XA)
WirelessHART adapter SWA70
4-20 mA HART 1Ex ia IIC T4/T3 Gb X Ex tb [ia] IIIC T70°C Db X
EN PT 18/01/202119/03/201828/06/2016Idioma:
Inglês
Versão:
18/01/2021
Tamanho do arquivo:
459.8 KB
Nome do arquivo:
XA01505FEN_0321.pdf
-
-
-
Instruções de segurança (XA)
WirelessHART adapter SWA70 JPN: Ex ia IIC T4 Gb Ex ia IIC T3 Gb Safety Instructions
Communication, Hardware and Software
EN PT 06/08/2018Idioma:
Inglês
Versão:
06/08/2018
Tamanho do arquivo:
168 KB
Nome do arquivo:
XA01761FEN_0118.pdf
-
-
-
Instruções de segurança (XA)
WirelessHART-Adapter SWA70
CSA Control Drawing 960018577 B 4..20 mA HART (IS)
EN PT 13/01/201720/12/2010Idioma:
Inglês
Versão:
13/01/2017
Tamanho do arquivo:
470 KB
Nome do arquivo:
XA00538FEN_1416.pdf
-
-
-
ZE (certificado)
RFID TAG Certificate/Declaration of Conformity
ATEX: II 2 G Ex ia IIC T6 Gb II 2 D Ex ia IIIC T80°C Db; IECEx: Ex ia IIC T6 Gb Ex ia IIIC T80°C Db IECEx EPS 15.0042X; EPS 15 ATEX 1 1011 X
EN PT 08/02/201920/06/201607/09/201520/08/2015Idioma:
Inglês
Versão:
08/02/2019
Tamanho do arquivo:
6.1 MB
Nome do arquivo:
ZE01020FA2_0418.pdf
-
-
-
Documentação Especial (SD)
Bateria de lítio BU191
Adaptador WirelessHART SWA70 Lithium Battery BU191 Ficha de dados de segurança de acordo com a Regulamentação (EC) nº 1907/2006 Versão: 2. 00
EN PT 09/11/201829/09/201722/11/201630/09/2016Idioma:
Português
Versão:
09/11/2018
Tamanho do arquivo:
492.7 KB
Nome do arquivo:
SD01868SPT_0418.pdf
-
-
-
Informação do Fabricante (MI)
WirelessHART Adapter SWA70 Manufacturer Information
Manufacturer Information for users regarding software updates (following the NAMUR recommendation 53) New software version: 2.40.xx
EN PT 23/03/201829/09/201601/04/201614/10/201528/03/2013Idioma:
Inglês
Versão:
23/03/2018
Tamanho do arquivo:
88.1 KB
Nome do arquivo:
MI01209S_04_en_05.18.pdf
-
-
-
Brochura de Competências (CP)
WirelessHART Solutions …for real world applications Competence Brochure
Endress+Hauser’s WirelessHART solutions provide you with more information about your process and plant. Your project costs are also reduced thanks to more efficient planning and rapid installation.
Idioma:
Inglês
Versão:
18/08/2014
Tamanho do arquivo:
2.4 MB
Nome do arquivo:
CP00013SEN_04_EN_14.14.pdf
-
-
-
Brochura de Competências (CP)
Adaptador y Pasarela Wireless
Soluciones WirelessHART para monitorizacióny mantenimiento
Idioma:
Espanhol
Versão:
01/06/2010
Tamanho do arquivo:
365 KB
Nome do arquivo:
CP013S_WirelessHART_vES_revisatNL.pdf
-
-
-
Brochura de Competências (CP)
WirelessHART-Lösungen … für praxisgerechte Anwendungen Kompetenzbroschüre
Endress+Hauser WirelessHART-Lösungen bieten mehr Informationen über Prozesse und Anlagen. Dank effizienter Planung und schneller Installation sinken die Projektkosten.
Idioma:
Alemão
Versão:
18/08/2014
Tamanho do arquivo:
2.8 MB
Nome do arquivo:
CP00013SDE_04_DE_14.14.pdf
-
-
-
Brochura de Competências (CP)
Solutions WirelessHART
pour des applications concrètes
Idioma:
French
Versão:
18/08/2014
Tamanho do arquivo:
1.8 MB
Nome do arquivo:
CP00013SFR_1414_BD.pdf
-
-
-
Estudo de Caso (CS)
Medición inalámbrica de nivel en máquina llenadora
Premium Technology porla mejora de la productividad de CCC
Idioma:
Espanhol
Versão:
08/06/2016
Tamanho do arquivo:
652.8 KB
Nome do arquivo:
CS01492SES_PremiumTech_Wireless_01.16_ok.pdf
-
-
-
Declaração da UE
Product family: Fieldgate
Product root: SWA70- Declaration number: EC_00355_03.16
EN PT 27/08/2021Idioma:
Inglês
Versão:
27/08/2021
Tamanho do arquivo:
1008 KB
Nome do arquivo:
EC_00355_04.21.pdf
-
-
-
Conformidade UK Avaliada
Product family: Fieldgate
Product root: SWA70- Declaration number: UK_00198_01.21
Idioma:
Inglês
Versão:
27/08/2021
Tamanho do arquivo:
301.4 KB
Nome do arquivo:
UK_00198_01.21.pdf
-
-
-
Conformidade UK Avaliada
Product family: Fieldgate
Product root: SWA70- Declaration number: UK_00170_01.21
Idioma:
Inglês
Versão:
21/04/2021
Tamanho do arquivo:
266 KB
Nome do arquivo:
UK_00170_01.21.pdf
-
